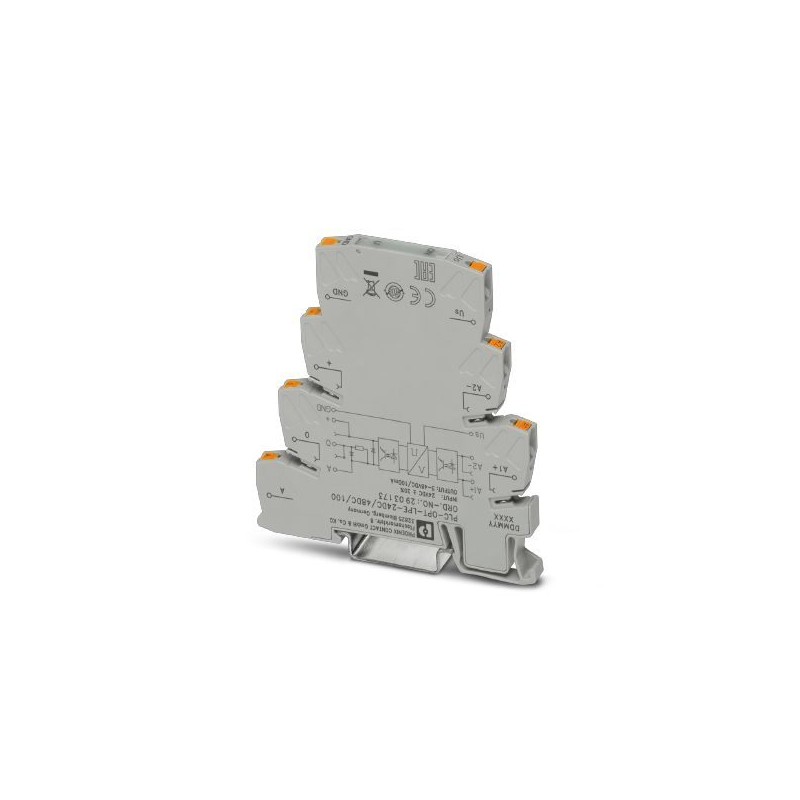

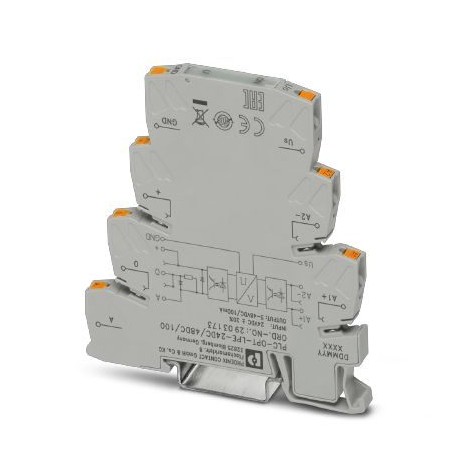

PLC-OPT-LPE-24DC/48DC/100 2903173 PHOENIX CONTACT Bloque de temporización
PLC-OPT-LPE-24DC/48DC/100
2903173
PHOENIX_CONTACT
Componente para prolongación de impulsos de un canal, entrada: 24 V DC, salida: 3-48 V DC/100 mA, alimentación: 24 V DC, conexión "push-in"
Módulo de prolongación de impulsos de 1 canal, entrada: 24 V DC, salida: 3-48 V DC/100 mA, alimentación: 24 V DC, conexión push-in
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2903173 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK6235 - |
| Página del catálogo | Página 422 (C_5_2017) |
| EAN | 4046356727860 |
| Peso por unidad (sin incluir el embalaje) | 32,350 g |
| Número de tarifa arancelaria | 85371098 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Ambient conditions
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 75 °C |
| Índice de protección | IP20 |
Datos de entrada
| Tensión de alimentación asignada del circuito de control US | 24 V DC |
|---|---|
| Rango de tensión de entrada | 19,2 V DC ... 28,8 V DC |
| Corriente de alimentación de control de dimensionamiento IS | 13 mA (Entrada baja, salida baja) |
| 19 mA (Entrada alta, salida alta) | |
| Tensión de accionamiento de dimensionamiento UC | 24 V DC |
| Umbral de conmutación "0"-Señal referida a UC | < 0,4 |
| Umbral de conmutación señal "1" referido a UC | > 0,8 |
| Indicación de estado | LED amarillo |
| Indicación de la tensión de servicio | LED verde |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Limitación de sobretensiones | > 33 V DC |
| Disipación con condición nominal | 0,07 W |
Datos de salida
| Gama de tensión de salida | 3 V DC ... 48 V DC |
|---|---|
| Corriente constante límite | 100 mA |
| Limitación de sobretensiones | > 54 V DC |
| Caída de tensión con corriente constante límite máxima | < 1 V DC |
| Circuito de salida | 3 conductores, con masa |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Rueda libre |
Connection data 1
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión push-in |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Connection data 2
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión push-in |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba Entrada/salida | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | DIN EN 50178 |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 50 V DC |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2903173-PLC-OPT-LPE-24DC/48DC/100 | 121 Kbytes |
|
