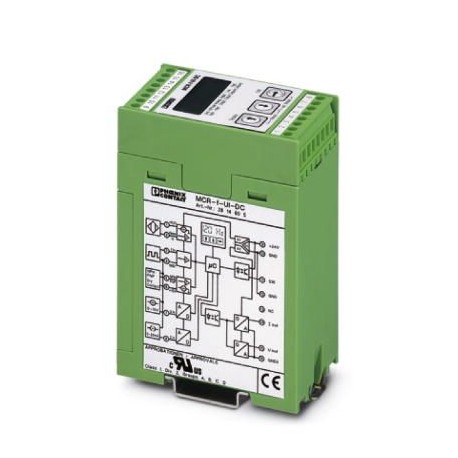

MCR-F-UI-DC 2814605 PHOENIX CONTACT Convertitore di frequenza
MCR-F-UI-DC
2814605
PHOENIX_CONTACT
Convertitore di frequenza
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2814605 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1831 - |
| GTIN | 4017918168827 |
| Peso per pezzo (confezione esclusa) | 234,900 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Dati d'ingresso
| Ingresso frequenza | Ingresso frequenza |
|---|---|
| Configurabile/Programmabile | sì |
| Campo di misurazione frequenza | 0,1 Hz ... 120 kHz |
| Sorgenti d'ingresso utilizzabili | Uscite transistor NPN/PNP |
| Sensore NAMUR | |
| Relè con contatto libero da potenziale (dry contact) | |
| Generatore di frequenza | |
| Tensione di alimentazione trasduttore | ca. 15 V DC |
| Corrente di alimentazione trasduttore | max. 25 mA (costante) |
| Livello del segnale | 2 VSS(rettangolo 0,1 Hz ... 120 kHz) |
| 2 VSS(sinusoidale 8 Hz ... 120 kHz) | |
| 13 VSS(sinusoidale 1 Hz ... 120 kHz) | |
| Ampiezza d’ingresso max. | 30 V (incl. tensione continua) |
| Forma d'impulso | a scelta |
| Tempo d'impulso | ≥ 1 µs |
| Risoluzione dei valori di misura | > 12 Bit |
| Tempo di conversione A/D | ≤ 32 ms |
| Ingresso segnale | Ingresso di corrente (funzione amplificatore di separazione) |
| Configurabile/Programmabile | sì |
| Segnale d'ingresso, corrente | 0 mA ... 20 mA (liberamente impostabile) |
| Resistenza d'ingresso ingresso corrente | 200 Ω |
| Risoluzione dei valori di misura | 14 Bit (Full Scale) |
| Tempo di risposta (10-90%) | < 25 ms |
| Ingresso segnale | Ingresso di tensione (funzione amplificatore di separazione) |
| Configurabile/Programmabile | sì |
| Segnale d'ingresso, tensione | 0 V ... 10 V (liberamente impostabile) |
| Resistenza d'ingresso ingresso tensione | 95 kΩ |
| Risoluzione dei valori di misura | 14 Bit (Full Scale) |
| Tempo di risposta (10-90%) | < 25 ms |
Dati d'uscita
| Denominazione uscita | Uscita in tensione |
|---|---|
| Numero di uscite | 1 |
| Configurabile/Programmabile | sì |
| Segnale d'uscita, tensione | 0 V ... 10 V |
| 0 V ... 5 V | |
| 10 V ... 0 V | |
| 5 V ... 0 V | |
| Tensione in uscita max. | 12,5 V |
| Carico/carico di uscita uscita di tensione | ≥ 500 Ω |
| Ripple | < 20 mVSS |
| Denominazione uscita | Uscita in corrente |
| Configurabile/Programmabile | sì |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Corrente d'uscita max. | 25 mA |
| Carico/carico di uscita uscita di corrente | ≤ 500 Ω |
| Ripple | < 20 mVSS |
Uscita di commutazione
| Denominazione uscita | Uscita transistore, pnp |
|---|---|
| Descrizione dell'uscita | rende disponibile la tensione di alimentazione sul morsetto SW, carico 100 mA, senza protezione da cortocircuiti |
Alimentazione
| Range tensione di alimentazione | 20 V DC ... 30 V DC |
|---|---|
| Max. corrente assorbita | < 60 mA (senza carico, senza uscita di commutazione) |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
Generalità
| Errore di trasmissione | ≤ 0,15 % (del valore misurato) |
|---|---|
| Errore di trasmissione, tipico | 0,1 % |
| Coefficiente termico massimo | 0,015 %/K |
| Coefficiente termico tipico | 0,01 %/K |
| Zero | ± 25 % |
| Zero / Span | ± 25 % |
| Tempo di risposta (10-90%) | < 25 ms |
| Segnalazione stato | display LC |
| Elementi di comando | tastiera a membrana con 3 tasti e display LC |
| Circuito di protezione | protezione da fenomeni transitori |
| Prot. contro inversione polarità | |
| Tensione di prova ingresso/uscita/alimentazione | 1,5 kV (50 Hz, 1 min) |
| Colore | verde |
| Materiale custodia | ASA-PC (V0) |
| Posizione d'installazione | a scelta |
| Conformità | CE conforme |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| GL | DNV GL |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Conformità | CE conforme |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| GL | DNV GL |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2814605-MCR-F-UI-DC | 155 Kbytes |
|
