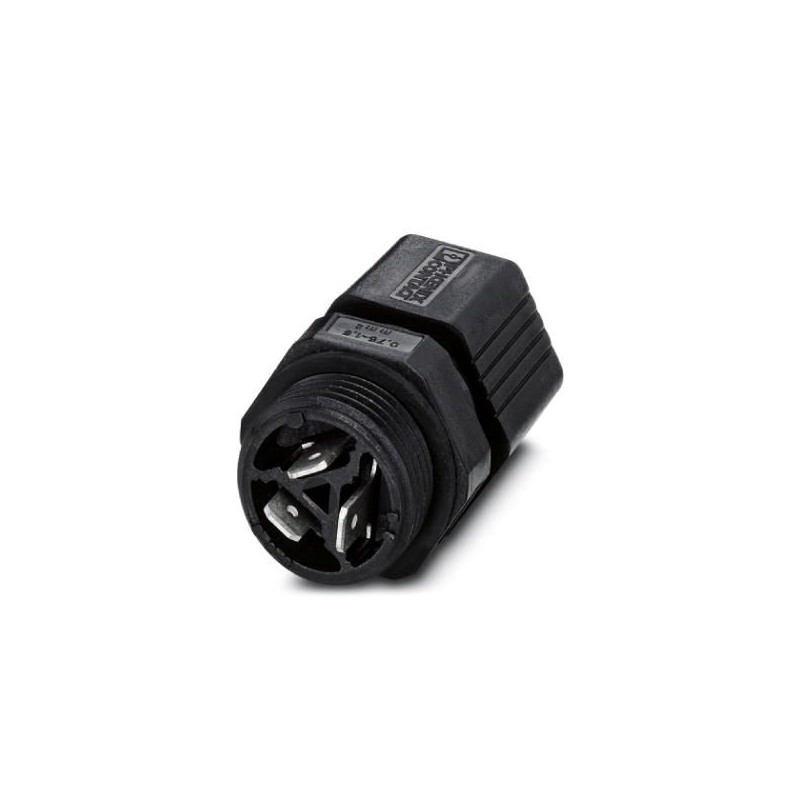

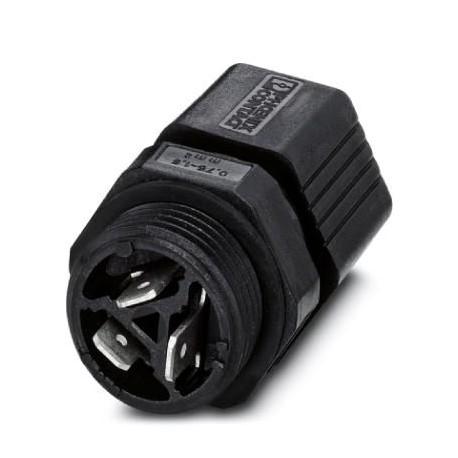

Q 1,5/3FL/13-M20KU-ESA-BK
1641659
PHOENIX_CONTACT
10
Passaparete
sensori > connettore da incasso per sensore-attuatore
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1641659 |
---|---|
Pezzi/conf. | 10 PZ |
Sales key | BF6HAB - |
Quantità di ordinazione minima | 10 PZ |
Pagina catalogo | Pagina 470 (C_2_2017) |
GTIN | 4017918608545 |
Peso per pezzo (confezione esclusa) | 22,690 g |
Numero tariffa doganale | 85369010 |
Paese di origine | PL (Polonia) |
Montaggio | Per poter eseguire un nuovo collegamento dei cavi occorre tagliare quest'ultimo dall'ultimo punto di contatto. I componenti QUICKON possono essere estratti solo in assenza di carico/tensione. |
---|---|
Colore | nero |
Tecnica di connessione | Attacco QUICKON |
Collegamento | Contatto a saldare / connessione Faston 4,8 mm x 0,8 mm |
N. poli | 3 |
Apertura chiave dadi | 24 mm |
Coppia di serraggio dadi | 2,5 Nm |
Apertura chiave inserti portacontatti | 24 mm |
Coppia di serraggio inserti portacontatti | 3,75 Nm |
Coppia di serraggio controdadi | 3,75 Nm |
Numero collegamenti | 3 |
Sezione conduttore flessibile min. | 0,75 mm² |
Sezione conduttore flessibile max. | 1,5 mm² |
Sezione conduttore rigido min. | 0,75 mm² |
Sezione conduttore rigido max. | 1 mm² |
Sezione trasversale conduttore AWG min. | 18 |
Sezione trasversale conduttore AWG max. | 16 |
Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | VDE 0295 Cl.2-5, diametro min. del filo 0,2 mm |
---|---|
Materiale isolante dei fili | PVC / PE |
Diametro cavo isolamento compreso | >= 1,8 mm ... 3 mm |
Diametro esterno conduttore | 6 mm ... 12 mm |
Sezione del conduttore | 1,5 mm² |
Polarità | 1, 2, 3 |
Grado di protezione | IP65 |
---|---|
IP67 | |
Temperatura ambiente (esercizio) | -25 °C ... 80 °C (Osservare le avvertenze del produttore del cavo.) |
-25 °C ... 50 °C (per collegamento linee. Osservare anche le avvertenze del produttore del cavo.) | |
Temperatura per collegamento linee | -5 °C ... 50 °C (osservare anche le avvertenze del produttore del cavo) |
Corrente nominale IN | 17,5 A (15 A con connettore Faston 2,5 mm² ; 12 A con connettore Faston 1,5 mm².) |
---|---|
Corrente di dimensionamento | 15 A |
Tensione di dimensionamento (III/3) | 500 V |
Tensione di dimensionamento (III/2) | 320 V |
Nota per la tensione di dimensionamento (III/2) | con collare isolante |
Tensione di dimensionamento (II/2) | 630 V |
Nota per la tensione di dimensionamento (II/2) | con collare isolante |
Tensione impulsiva di dimensionamento (III/3) | 6 kV |
Tensione impulsiva di dimensionamento (III/2) | 6 kV |
Tensione impulsiva di dimensionamento (II/2) | 6 kV |
Frequenza di collegamento dell'attacco QUICKON | max. 10 (in caso di nuovo collegamento occorre eventualmente sostituire la guarnizione e la corona.) |
---|---|
Tipo di filettatura PC QUICKON | M20 |
Categoria d'urto | 4 |
IK07 |
Materiale contatto | CuZn |
---|---|
Materiale superficie contatti | stagnata |
Materiale inserto portacontatti | PA 6.6 |
Materiale isolante | PA |
Classe di combustibilità a norma UL 94 | V0 |
Categoria di sovratensione | III |
Grado d'inquinamento | 3 |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
