Encoder rotativo incrementale Ø 50 (fibra sottile)
E6C2-C/E6C3-C
Resistente e semplice da usare
• Le specifiche costruttive a prova di stillicidio e per la resi- stenza agli oli soddisfano i requisiti degli standard IP64F.
• Albero resistente a carichi pesanti (radiale 80 N, assiale 50 N).
• Protezione contro cortocircuiti sull'uscita.
• Uscita del cavo obliqua che facilita l'installazione e riduce l'ingombro.
• Resistenza agli urti superiore grazie alla flangia di metallo. E6C2-C: max. 600 impulsi per giro E6C3-C#H: max. 500 impulsi per giro.
Modelli disponibili
Encoder
Tensione di
alimentazione Configurazione dell’uscita Risoluzione (impulsi/giro) Modello
Modelli standard
5 ... 24 Vc.c.
12 ... 24 Vc.c.
Uscita NPN a collettore aperto
Uscita PNP a collettore aperto
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600
E6C2-CWZ6C
720, 800, 1.000, 1.024, 1.200, 1.500, 1.800, 2.000
100, 200, 360, 500, 600
E6C2-CWZ5B
1.000, 2.000
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600
Con albero robusto 8
5 ... 12 Vc.c. Uscita tensione NPN
5 Vc.c. Uscita line driver
12 ... 24 Vc.c. Uscita complementare
5 ... 12 Vc.c. Uscita tensione NPN
5 ... 12 Vc.c. Uscita line driver
720, 800, 1.000, 1.024, 1.200, 1.500, 1.800, 2.000
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600
720, 800, 1.000, 1.024, 1.200, 1.500, 1.800, 2.000
100, 200
300, 360, 500, 600, 720, 800, 1.000, 1.024, 1.200, 1.500,
1.800, 2.000, 2.048, 2.500, 3.600
100, 200
300, 360, 500, 600, 720, 800, 1.000, 1.024, 1.200, 1.500,
1.800, 2.000, 2.048, 2.500, 3.600
100, 200
300, 360, 500, 600, 720, 800, 1.000, 1.024, 1.200, 1.500,
1.800, 2.000, 2.048, 2.500, 3.600
E6C2-CWZ3E
E6C2-CWZ1X E6C3-CWZ5GH
E6C3-CWZ3EH
E6C3-CWZ3XH
Nota: Per le ordinazioni aggiungere al codice modello la risoluzione, espressa in impulsi/giro (P/R). Ad esempio, E6C2-CWZ6C 100P/R.
Accessori (disponibili a richiesta)
Caratteristica Modello Encoder rotativi applicabili Note
E69-C06B E6C2-CWZ# ---
E69-C68B E6C3-CWZ#/#H Diametri delle estremità: 6 ... 8
Giunto
E69-C06M E6C2-CWZ# In metallo
E69-C08B E6C3-CWZ#H

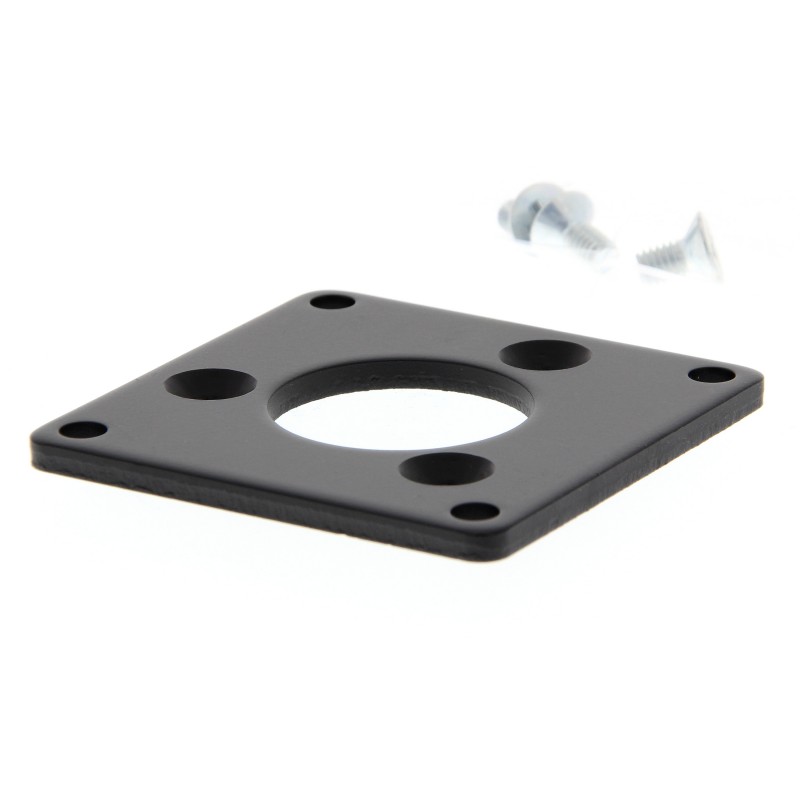

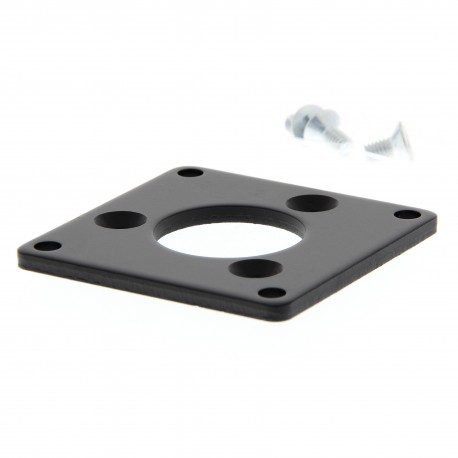

E69-FCA
Flange
E69-FCA02
E69-FCA03
E69-FCA04
E6C2-CWZ#
E6C3-CWZ#H
---
Staffa di montaggio E69-2 --- Fornita con la flangia E69-FCA02 e E69-FCA04.
E6C3-C/E6C2-C
