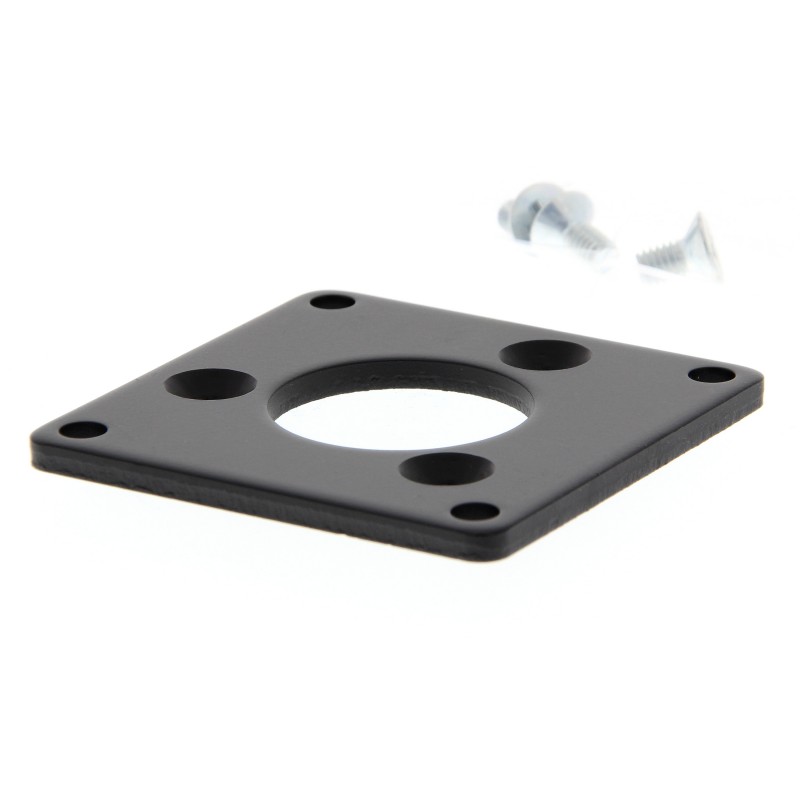

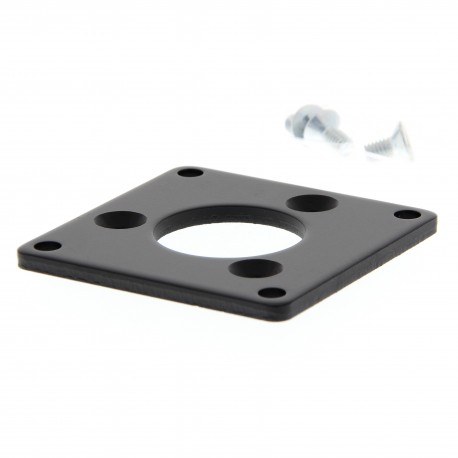

E69-FCA E69 1003R 143272 OMRON Plaque de montage de l’encodeur

Codeur rotatif incrémental de 50 mm de diamètre extérieur (fin)
E6C2-C / E6C3-C
Robuste et simple
• Construction étanche aux gouttes et à l'huile, en conformité avec les normes IP64F.
• Arbre résistant à de fortes charges (80 N dans la direction radiale, 50 N dans la direction axiale).
• Protection contre les courts-circuits de sortie.
• Encombrement réduit et installation simplifiée grâce à la sortie câble à 45°.
• Résistance aux chocs renforcée par un disque métallique. E6C2-C : 600 impulsions / tour maxi. E6C3-C#H : 500 impulsions / tour maxi.
Informations pour la commande
Codeurs
Tension d’ali-
mentation Type de sortie Résolution (impulsions / tour) Référence
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600
Modèles standard
Modèle résistant Arbre8 mm de dia.
5 à 24 Vc.c. Sortie NPN collecteur ouvert
12 à 24 Vc.c. Sortie PNP collecteur ouvert
5 à 12 Vc.c. Sortie tension NPN
5 Vc.c. Sortie Driver de ligne
12 à 24 Vc.c. Sortie complémentaire
5 à 12 Vc.c. Sortie tension NPN
5 à 12 Vc.c. Sortie Driver de ligne
720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000
100, 200, 360, 500, 600
1 000, 2 000
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600
720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600
720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000
100, 200
300, 360, 500, 600, 720, 800, 1 000, 1 024, 1 200, 1 500,
1 800, 2 000, 2 048, 2 500, 3 600
100, 200
300, 360, 500, 600, 720, 800, 1 000, 1 024, 1 200, 1 500,
1 800, 2 000, 2 048, 2 500, 3 600
100, 200
300, 360, 500, 600, 720, 800, 1 000, 1 024, 1 200, 1 500,
1 800, 2 000, 2 048, 2 500, 3 600
E6C2-CWZ6C
E6C2-CWZ5B E6C2-CWZ3E E6C2-CWZ1X
E6C3-CWZ5GH E6C3-CWZ3EH
E6C3-CWZ3XH
Remarque : Pour passer une commande, ajouter la résolution (impulsions / tour, P / R) à la fin de la référence. Par exemple, E6C2-CWZ6C 100P / R.
Accessoires (à commander séparément)
Référence Codeurs rotatifs utilisables Remarques
E69-C06B E6C2-CWZ# ---
E69-C68B E6C3-CWZ# / #H Diamètre des extrémités : 6 à 8 mm
Coupleur
E69-C06M E6C2-CWZ# Construction métallique
E69-C08B E6C3-CWZ#H
E69-FCA
Brides
E69-FCA02
E69-FCA03
E69-FCA04
E6C2-CWZ#
E6C3-CWZ#H
---
Etrier de fixation E69-2 --- Fourni avec les brides E69-FCA02 et E69-FCA04.
E6C3-C / E6C2-C
E-7
