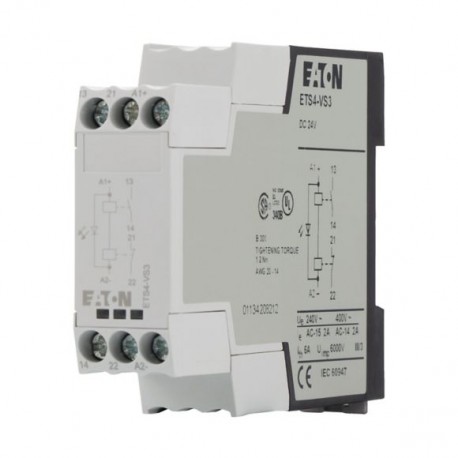

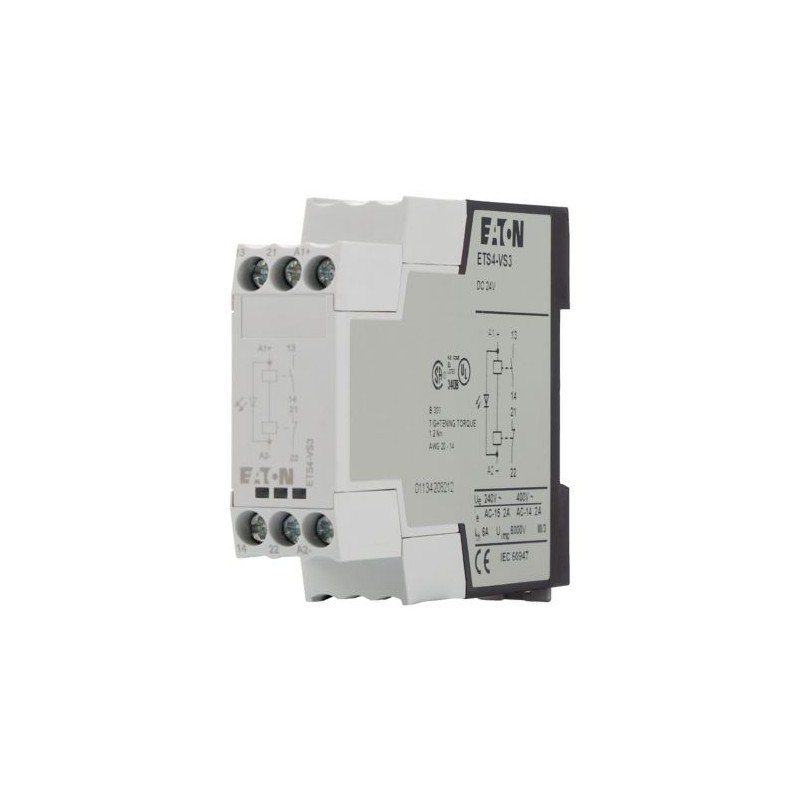

ETS4-VS3 083094 EATON ELECTRIC Modulo amplificatore, per installazione separata
ETS4-VS3
083094
EATON-MOELLER
Modulo amplificatore, per installazione separata
apparecchi elettrici a bassa tensione > Contattore ausiliario
Accessori KDIL
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Modulo amplificatore, per installazione separata
Relè Interface per il comando senza cavi di contattori di grandi dimensioni
Programma di fornitura
Corrente nominale d'impiego [Ie]
AC-15240 V [Ie]
2 A
AC-15415 V [Ie]
2 A
DCNota
Condizioni di inserzione e disinserzione secondo DC-13, L/R costanti secondo specifica.
DCDC-13 L/R ≦ 300 ms220 V [Ie]220 V [Ie]
0.03 A
Tensione di comando [Us]
24 V DC
Corrente di comando [I]
25 mA
utilizzo con
DILM...
DILMP...
DILL...
DILK...
DILMF…facoltativa
DILMP...
DILL...
DILK...
DILMF…facoltativa
Descrizione
Ingresso con circuito di protezione integrato per la limitazione delle sovratensioni
Note
Le bobine dei contattori con corrente nominale d’impiego > 2 A vanno attuati tramite il contattore miniaturizzato DILER-G.
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660, UL, CSA
Durata, meccanicaComando in corrente continua [Manovre]
30 x 106
Massima frequenza di manovraComando in corrente continua [Manovre]
72000 x 106
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +60 °C
Temperatura ambientein custodia
- 25 - 45 °C
Posizione di montaggio
facoltativa
Resistenza agli urti (IEC/EN 60068-2-27)Semionda 20 msNA
10 g
Grado di protezione
IP20
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Peso
0.09 kg
Sezioni di collegamentoNota
Utilizzare solo sezioni trasversali uguali.
Sezioni di collegamentoRigido
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
2 x (0,75 - 2,5) mm2
Sezioni di collegamentoFlessibile con puntalino
1 x (0,75 - 2,5)
2 x (0,75 - 1,5) mm2
2 x (0,75 - 1,5) mm2
Sezioni di collegamentoA filo unico o a trefoli
16 - 14 AWG
Vite di collegamento
M3.5
Cacciavite Pozidriv
2 Grandezza
Cacciavite a taglio
0.8 x 5.5
1 x 6 mm
1 x 6 mm
Max. forza di serraggio
1.2 Nm
Contatti relè
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Categoria di sovratensione/grado di inquinamento
III/2
Tensione nominale di isolamento [Ui]
440 V AC
Tensione nominale d'impiego [Ue]
440 AC V
Corrente nominale d'impiego [Ie]AC-15220 V 230 V 240 V [Ie]
2 A
Corrente nominale d'impiego [Ie]AC-15380 V 400 V 415 V [Ie]
2 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 15 msContatti in serie:1 [24 V]
2.6 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 15 msContatti in serie:1 [60 V]
1 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 15 msContatti in serie:1 [110 V]
0.6 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 15 msContatti in serie:1 [220 V]
0.2 A
Corrente nominale d'impiego [Ie]DC-13DC L/R ≦ 50 msContatti in serie:1 [24 V]
2 A
Corrente nominale d'impiego [Ie]DC-13DC L/R ≦ 50 msContatti in serie:1 [60 V]
0.6 A
Corrente nominale d'impiego [Ie]DC-13DC L/R ≦ 50 msContatti in serie:1 [110 V]
0.08 A
Corrente nominale d'impiego [Ie]DC-13DC L/R ≦ 50 msContatti in serie:1 [220 V]
0.08 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 300 msContatti in serie:1 [24 V]
0.6 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 300 msContatti in serie:1 [60 V]
0.2 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 300 msContatti in serie:1 [110 V]
0.08 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 300 msContatti in serie:1 [220 V]
0.03 A
Sicurezza contro false manovre [Frequenza di guasto]
<10-8, < un guasto su 100 milioni di manovre
(con Ue= 24 V DC, Umin= 17 V, Imin= 5,4 mA) λ
(con Ue= 24 V DC, Umin= 17 V, Imin= 5,4 mA) λ
Corrente convenzionale termica [Io]
6 A
Durata dell'apparecchioAC-15230 V, Ie= 0.1 A [Manovre]
7 x 106
Durata dell'apparecchioAC-15230 V, Ie= 1.2 A [Manovre]
1 x 106
Resistenza al corto circuito senza saldatureProtezione contro cortocircuiti fusibile max500 V
4 A rapido
Sistema elettromagnetico
Sicurezza di tensioneTensione di eccitazioneComando in DC [Inserzione][All'inserzione]
0.85 - 1.2 x Uc
Potenza assorbitaComando in corrente continua [All'inserzione = alla ritenuta]
0.6 W
Durata di inserzione
100 % durata di inserzione
Tempi di manovra al 100% UC(valori indicativi)Comando in corrente continua tempo di chiusuraTempi di commutazione Comando in corrente continua Tempo di chiusura max.
7 ms
Tempi di manovra al 100% UC(valori indicativi)Comando in corrente continua tempo di apertura
3 ms
Nota
Note
Per la corrente nominale d'impiego DC-13 vale: condizioni di inserzione e disinserzione secondo DC-13 L/R costante secondo indicazione
Per la protezione contro il corto circuito max. fusibile vale: curve caratteristiche tempo/corrente secondo il foglio applicativo "Fusibili" (su richiesta)
Per la tensione di trazione con azionamento DC vale: tensione continua pura, ponte raddrizzante trifase o ponte raddrizzante a due impulsi livellato
Per le sezioni di collegamento vale: utilizzare solo sezioni uguali
Per la protezione contro il corto circuito max. fusibile vale: curve caratteristiche tempo/corrente secondo il foglio applicativo "Fusibili" (su richiesta)
Per la tensione di trazione con azionamento DC vale: tensione continua pura, ponte raddrizzante trifase o ponte raddrizzante a due impulsi livellato
Per le sezioni di collegamento vale: utilizzare solo sezioni uguali
Dati di potenza approvati
Contatti ausiliariPilot DutyComando in corrente alternata
B300
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.47 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Contattore ausiliario (EC000196)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Contattore (Ns) / Contattore ausiliare (NS) (ecl@ss13-27-37-10-01 [AAB716019])
Tensione di alimentazione pilota nominale per AC 50 Hz
0 - 0 V
Tensione di alimentazione pilota nominale per AC 60 Hz
0 - 0 V
Tensione di alimentazione pilota nominale per DC
24 - 24 V
Tipo di tensione per l’azionamento
DC
Corrente d’esercizio nominale
2 A
Corrente d’esercizio nominale Ie, 400 V
2 A
Tipo di montaggio
Guida DIN
Con indicatore a LED
Si
Comando manuale
No
Interfaccia
No
Numero di contatti ausiliari, normalmente chiusi
1
Numero di contatti ausiliari, normalmente aperto
1
Numero di contatti ausiliari, contatti di riposo, a commutazione ritardata
0
Numero di contatti ausiliari, contatti di chiusura, a commutazione anticipata
0
Numero di contatti ausiliari, di scambio
0
Tensione d’esercizio in AC 50 Hz
220 - 440 V
Tensione d’esercizio in AC 60 Hz
220 - 440 V
Tensione d’esercizio in DC
0 - 0 V
Tipo di tensione d’esercizio
AC
Tensione di commutazione nominale
2 A
Tipo di collegamento circuito elettrico ausiliario
Raccordo a vite
Larghezza
23 mm
Altezza
83 mm
Profondità
103 mm
Approvazioni
Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
2411-03, 3211-04
North America Certification
UL listed, CSA certified
Specially designed for North America
No
