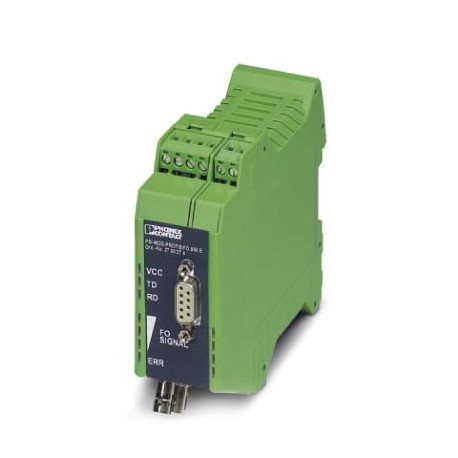

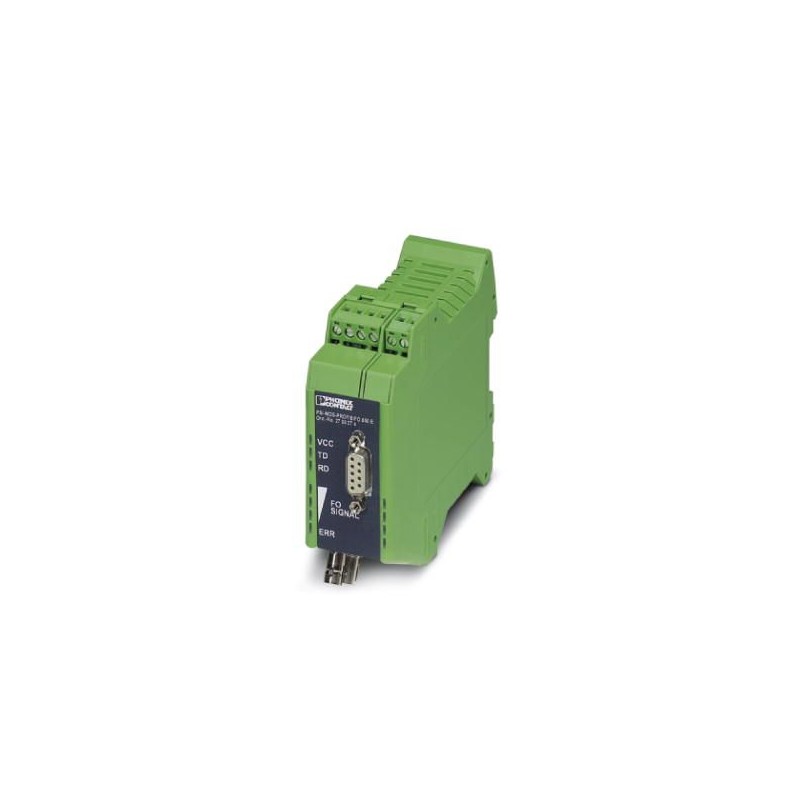

PSI-MOS-PROFIB/FO 850 E
2708274
PHOENIX_CONTACT
1
Convertisseurs fibre optique
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2708274 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 325 (C-6-2017) |
GTIN | 4017918973971 |
Poids par pièce (hors emballage) | 0,250 KGM |
Numéro du tarif douanier | 85176200 |
Pays d'origine | DE (Allemagne) |
Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
---|
Température ambiante (fonctionnement) | -20 °C ... 60 °C |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Humidité de l'air admissible (service) | 30 % ... 95 % (pas de condensation) |
Altitude | 5000 m (Restriction : voir déclaration du fabricant) |
Indice de protection | IP20 |
Immunité | EN 61000-6-2:2005 |
Temporisation de bits | ≤ 1 Bit |
---|---|
Distorsion des bits en entrée | ± 35 % (admissible) |
Distorsion des bits, en sortie | < 6,25 % |
Isolation galvanique | VCC // RS-485 |
Tension d'essai interface de données/alimentation | 1,5 kVeff(50 Hz, 1 min) |
Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
Emission | EN 55011 |
Poids net | 250 g |
Matériau du boîtier | PA 6.6-FR |
Coloris | vert |
MTBF | 252 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
42 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
MTTF | 247 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour)) |
200 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour)) | |
130 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour)) | |
Conformité | Conformité CE |
ATEX | II 3 G Ex nA nC IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.) |
II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Tenir compte des instructions d'installation particulières contenues dans la documentation.) | |
II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Tenir compte des instructions d'installation particulières contenues dans la documentation.) | |
UL, USA/Canada | Classe I, zone 2, AEx nc IIC T5 |
Classe I, zone 2, Ex nC IIC T5 X | |
Class I, Div. 2, Groups A, B, C, D |
Tension nominale d'alimentation | 24 V DC (selon homologation UL) |
---|---|
Plage de tension d'alimentation | 18 V DC ... 30 V DC |
Courant max. absorbé | 130 mA |
Courant absorbé typique | 120 mA (24 V DC) |
Type de raccordement | Borne à vis enfichable MINICONNEC |
Interface 1 | PROFIBUS selon CEI 61158, cordon à 2 fils RS-485, demi-duplex, auto-dirigé |
---|---|
Interface | PROFIBUS |
Mode de fonctionnement | semi-duplex |
Type de raccordement | Connecteur femelle SUB-D 9 |
Format de données/détrompage | UART (11 bits, NRZ) |
Inversion du sens de transmission des données | Auto-contrôlée |
Support de transmission | Cuivre |
Distance de transmission | ≤ 1200 m (dépend du débit de données avec une ligne de données blindée, à paires torsadées) |
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 14 |
Débit série | ≤ 12 Mbits/s |
Puissance d'émission minimale | -4,2 dBm (200/230 µm) |
---|---|
-17,8 dBm (50/125 µm) | |
-14,6 dBm (62,5/125 µm) | |
Sensibilité minimale du récepteur | -30 dBm (50/125 µm) |
Destinataire limite d'écrêtage | -3 dBm (200/230 µm) |
Longueur d'onde | 850 nm |
Longueur de transmission avec 3 dB de réserve du système | 2600 m (avec F-G 50/125 2,5 dB/km) |
3300 m (avec F-G 62,5/125 3,0 dB/km) | |
800 m (avec F-K 200/230 10 dB/km avec connecteur à montage rapide) | |
Support de transmission | Fibre PCF |
Fibre de verre multimode | |
Protocole de transmission | avec transparence du protocole vers l'interface RS-485 |
Type de raccordement | B-FOC (ST®) |
Dénomination sortie | Sortie à relais |
---|---|
Description de la sortie | Sortie de signalisation des défauts |
Nombre de sorties | 1 |
Tension de commutation maximale | 60 V DC |
42 V AC | |
Intensité permanente limite | 0,46 A |
Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
---|---|
Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
Résultat du contrôle | 5g, 10 ... 150 Hz, 2,5 h en direction XYZ |
Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
Résultat du contrôle | 15g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
Emission | EN 55011 |
Immunité | EN 61000-6-2:2005 |
Exempt de substances néfastes à l'application d'enduits | selon la norme centrale VW-Audi-Seat P-VW 3.10.7 57 65 0 |
Connexion selon la norme | CUL |
Normes/Prescriptions | EN 61000-4-2 |
Décharge par contact | ± 6 kV |
Normes/Prescriptions | EN 61000-4-3 |
EN 61000-4-4 | |
Remarque | Critère B |
Normes/Prescriptions | EN 61000-4-5 |
Signal | ± 1 kV |
Normes/Prescriptions | EN 55011 |
EN 61000-4-6 | |
Choc | 15g toutes directions, selon CEI 60068-2-27 |
Vibrations (service) | selon CEI 60068-2-6 : 5g, 150 Hz |
Conformité | Conformité CE |
ATEX | II 3 G Ex nA nC IIC T4 Gc X |
II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) | |
II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) | |
UL, USA/Canada | Classe I, zone 2, AEx nc IIC T5 |
Classe I, zone 2, Ex nC IIC T5 X | |
Class I, Div. 2, Groups A, B, C, D | |
Température DNV GL | B |
Humidité DNV GL | A |
Vibrations DNV GL | A |
DNV GL-EMC | B |
DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
