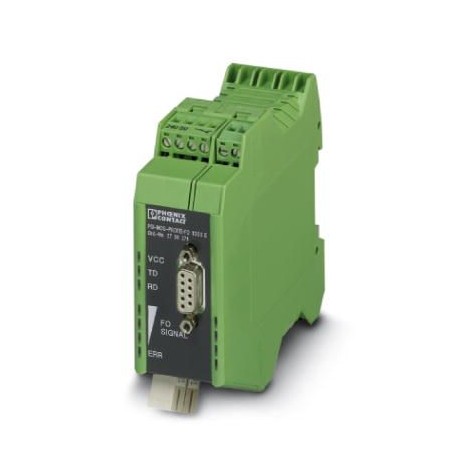

PSI-MOS-PROFIB/FO1300 E 2708559 PHOENIX CONTACT Convertisseurs fibre optique
PSI-MOS-PROFIB/FO1300 E
2708559
PHOENIX_CONTACT
Convertisseurs fibre optique
Convertisseur à fibre optique, avec diagnostic optique intégré, contact d’alarme, pour PROFIBUS jusqu’à 12 Mbits/s, équipement terminal avec interface à fibre optique (SC-Duplex), 1300 nm, pour câble en fibre de verre
Installation de réseaux de communication > Convertisseur de média
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2708559 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 325 (C-6-2017) |
| GTIN | 4046356174060 |
| Poids par pièce (hors emballage) | 0,187 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 30 % ... 95 % (pas de condensation) |
| Altitude | 5000 m (Restriction : voir déclaration du fabricant) |
| Indice de protection | IP20 |
| Immunité | EN 61000-6-2:2005 |
Généralités
| Distorsion des bits en entrée | ± 35 % (admissible) |
|---|---|
| Distorsion des bits, en sortie | < 6,25 % |
| Isolation galvanique | VCC // RS-485 |
| Tension d'essai interface de données/alimentation | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Emission | EN 55011 |
| Poids net | 187,38 g |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | vert |
| MTBF | 406 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 92 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| MTTF | 849 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour)) |
| 392 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour)) | |
| 163 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour)) | |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.) |
| UL, USA/Canada | 508 Listed |
| 508 recognized |
Alimentation
| Tension nominale d'alimentation | 24 V DC (selon homologation UL) |
|---|---|
| Plage de tension d'alimentation | 18 V DC ... 32 V DC |
| Courant max. absorbé | 90 mA |
| Courant absorbé typique | 55 mA (24 V DC) |
| 170 mA (Selon UL Listed, 24 V DC) | |
| 110 mA (Selon UL Recognized, 24 V DC) | |
| Type de raccordement | Borne à vis enfichable MINICONNEC |
Interface série
| Interface 1 | PROFIBUS selon CEI 61158, cordon à 2 fils RS-485, demi-duplex, auto-dirigé |
|---|---|
| Mode de fonctionnement | semi-duplex |
| Type de raccordement | Connecteur femelle SUB-D 9 |
| Format de données/détrompage | UART (11 bits, NRZ) |
| Inversion du sens de transmission des données | Auto-contrôlée |
| Support de transmission | Cuivre |
| Distance de transmission | ≤ 1200 m (dépend du débit de données avec une ligne de données blindée, à paires torsadées) |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Débit série | ≤ 12 Mbits/s |
Interface optique FO
| Longueur d'onde | 1300 nm |
|---|---|
| Longueur de transmission avec 3 dB de réserve du système | 25 km (avec F-G 50/125 0,7 dB/km à 1300 nm) |
| 22 km (avec F-G 62,5/125 0,8 dB/km à 1300 nm) | |
| 45 km (avec F-E 9/125 0,4 dB/km à 1300 nm) | |
| Support de transmission | Fibre de verre multimode |
| Fibre de verre monomode | |
| Protocole de transmission | avec transparence du protocole vers l'interface RS-485 |
| Type de raccordement | Duplex SC |
Sorties tout-ou-rien
| Dénomination sortie | Sortie à relais |
|---|---|
| Description de la sortie | Sortie de signalisation des défauts |
| Nombre de sorties | 1 |
| Tension de commutation maximale | 60 V DC |
| 42 V AC | |
| Intensité permanente limite | 1 A |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Résultat du contrôle | 5g, 10 ... 150 Hz, 2,5 h en direction XYZ |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | 15g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
| Emission | EN 55011 |
| Immunité | EN 61000-6-2:2005 |
| Exempt de substances néfastes à l'application d'enduits | selon la norme centrale VW-Audi-Seat P-VW 3.10.7 57 65 0 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | ± 6 kV |
| Normes/Prescriptions | EN 61000-4-3 |
| EN 61000-4-4 | |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-4-5 |
| Signal | ± 1 kV |
| Normes/Prescriptions | EN 55011 |
| EN 61000-4-6 | |
| Choc | 15g toutes directions, selon CEI 60068-2-27 |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 150 Hz |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA/Canada | 508 Listed |
| 508 recognized | |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127230200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019170114
| Caractéristique | Valeur |
|---|---|
| Ethernet (EF003535) | Non |
| Fast Ethernet (EF003536) | Non |
| Gigabit Ethernet (EF003546) | Non |
| Power over Ethernet (EF005178) | Oui |
| Type de tension d'alimentation (EF002991) | CC |
| Tension d'alimentation CC (EF007534) | 18 V |
| Hauteur (EF000040) | 104.53 mm |
| Largeur (EF000008) | 35.2 mm |
| Profondeur (EF000049) | 105 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2708559-PSI-MOS-PROFIB/FO1300 E | 370 Kbytes |
|
