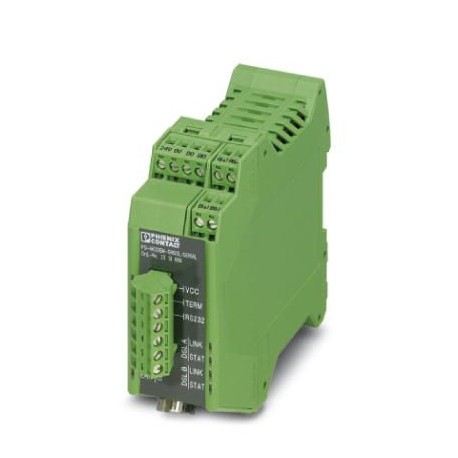

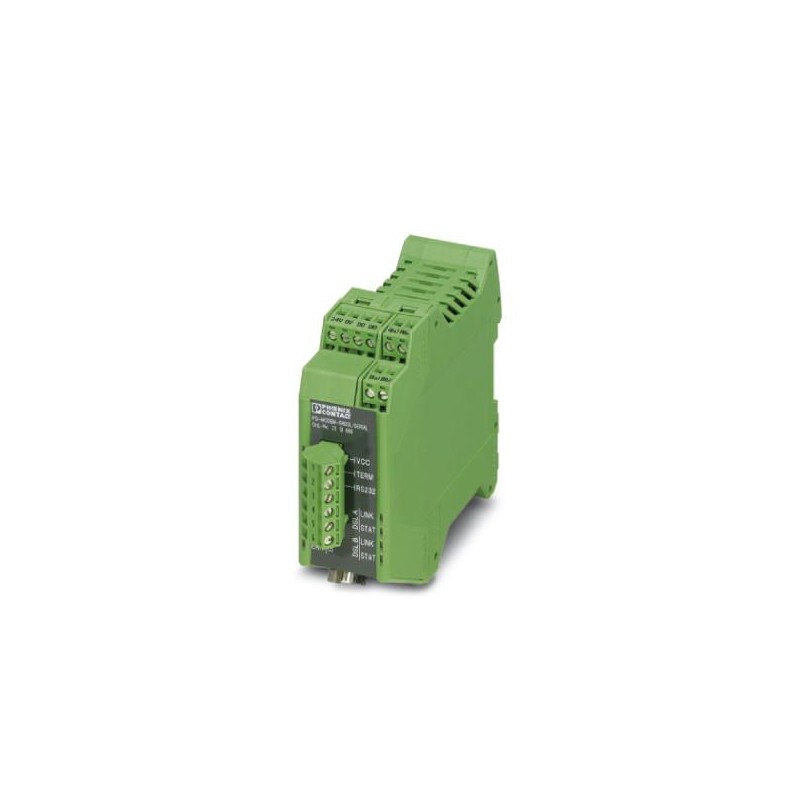

PSI-MODEM-SHDSL/SERIAL 2313669 PHOENIX CONTACT Modem
PSI-MODEM-SHDSL/SERIAL
2313669
PHOENIX_CONTACT
Modem
Prolongateur SHDSL industriel pour interfaces série RS-232/422/485, structures point à point et ligne, transmission de données série jusqu’à 2000 kBit/s sur des câbles appartenant à l’entreprise, diagnostic via USB et LED, deux sorties d’alarme configurables
Installation de réseaux de communication > Module pour composants de réseau actifs
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2313669 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 363 (C-6-2017) |
| GTIN | 4046356509220 |
| Poids par pièce (hors emballage) | 0,339 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (Derating, voir documentation technique) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Altitude | 5000 m (Restriction : voir déclaration du fabricant) |
| Indice de protection | IP20 |
| Immunité | EN 61000-6-2 |
Généralités
| Isolation galvanique | DIN EN 50178 (VCC, RS-232 // RS-422, RS-485 // DSL (A) // DSL (B) // FE) |
|---|---|
| Tension d'essai interface de données/alimentation | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Emission | EN 55011 |
| Poids net | 339,4 g |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | vert |
| MTBF | 1004 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 199 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| MTTF | 693 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour)) |
| 301 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour)) | |
| 121 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour)) | |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.) |
| UL, USA/Canada | cULus Listed UL 508 |
Alimentation
| Tension nominale d'alimentation | 24 V DC ±5 % (alternative ou redondante, par contact sur le bus fond de panier et alimentation système) |
|---|---|
| 5 V DC (configuration uniquement, via Mini USB de type B) | |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC |
| Courant absorbé typique | < 180 mA (24 V DC) |
| Type de raccordement | Borne à vis enfichable MINICONNEC |
Interface série
| Interface 1 | Interface RS-232, selon ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
|---|---|
| Interface | RS-232 |
| Type de raccordement | Connecteur mâle D-SUB 9 |
| Distance de transmission | max. 15 m |
| Résistance terminale | 390 Ω - 180 Ω - 390 Ω (commutable) |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 13 |
| Contrôle du flux de données / protocoles | Établissement de liaison logicielle, Xon/Xoff, établissement de liaison matérielle (RTS/CTS), compatible 3946 R, Modbus (RTU/ASCII), transparent pour protocole - prise en charge d'autres protocoles |
| Débit série | 0,11 / 0,3 / 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 kbit/s, NRZ |
| Interface 2 | Interface SHDSL selon ITU-T G.991.2.bis |
| Type de raccordement | Borne à vis enfichable à 2 x 2 pôles MINICONNEC |
| Distance de transmission | jusqu'à 20 km (en fonction du débit de données et de la section des câbles) |
| Débit série | Fonctionnement à 4 fils : 64 kbits/s ... 30 Mbits/s |
| Fonctionnement à 2 fils : 32 kbits/s ... 15,3 Mbits/s | |
| Interface 3 | USB 2.0 |
| Type de raccordement | Mini USB type B, 5 pôles |
| Distance de transmission | < 5 m (uniquement pour configuration et diagnostic) |
| Interface 4 | Interface RS-422, selon UIT-T V.11, EIA/TIA-422, DIN 66348-1 |
| Interface | RS-422 |
| Type de raccordement | Raccordement par connecteurs MINICONNEC à sortie vissée |
| Format de données/détrompage | UART/NRZ asynchrone en série, 7/8 bits de données, 1/2 bit d'arrêt, 1 bit de parté (pair, impair, marquage, espace, aucun), longueur de signes 9/10/11 bits |
| Distance de transmission | ≤ 1200 m |
| Résistance terminale | 390 Ω - 180 Ω - 390 Ω (commutable) |
| Contrôle du flux de données / protocoles | auto-contrôlé // Modbus RTU/ASCII |
| Débit série | 1,2 / 2,4 / 4,8 / 7,0 / 9,6 / 19,2 / 38,4 / 57,6 / 75 / 93,75 / 115,2 / 136 / 187,5 / 375 / 500 / 1 500 / 2 000 kbit/s, NRZ |
| Interface 5 | Interface RS-485, selon EIA/TIA-485, DIN 66259-4/RS-485, 2 fils |
| Interface | RS-485 |
| Type de raccordement | Raccordement par connecteurs MINICONNEC à sortie vissée |
| Format de données/détrompage | UART/NRZ série asynchrone, 7/8 données, 1/2 stop, 1 parité, longueur des caractères 10/11 bits |
| Distance de transmission | jusqu'à 1200 m |
| Résistance terminale | 390 Ω - 180 Ω - 390 Ω (commutable) |
| Protocoles supportés | transparent, protocole 3964R compris |
| Contrôle du flux de données / protocoles | auto-contrôlé // Modbus RTU/ASCII |
| Débit série | 1,2 / 2,4 / 4,8 / 7,0 / 9,6 / 19,2 / 38,4 / 57,6 / 75 / 93,75 / 115,2 / 136 / 187,5 / 375 / 500 / 1 500 / 2 000 kbit/s, NRZ |
Fonction
| Management | Logiciel convivial : configuration guidée, contrôle de plausibilité, fonctions de diagnostic, journal |
|---|---|
| Indicateurs d'état et de diagnostic | LED : VCC (tension d'alimentation), RD/TD (circulation des données série), ERR (dysfonctionnements), TERM (résistance de terminaison activée), RS-232 (RS-232 activé) 2x LINK, 2x STAT (circulation des données DSL port A et port B),DIAG (messages de diagnostic) |
Sorties tout-ou-rien
| Dénomination sortie | Sortie TOR |
|---|---|
| Nombre de sorties | 2 |
| Signal de sortie tension | En fonction de la tension de service |
| Signal de sortie courant | ≤ 150 mA (Protection contre les courts-circuits) |
| Comportement des sorties | Désactivé en cas d'alimentation des appareils via le connecteur sur profilé |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | EN 55011 |
| Immunité | EN 61000-6-2 |
| Choc | 15g toutes directions, selon CEI 60068-2-27 |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 150 Hz |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA/Canada | cULus Listed UL 508 |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027240490eCl@ss 4.127240490eCl@ss 5.027242208eCl@ss 5.119030100eCl@ss 6.019060500eCl@ss 7.019060590eCl@ss 8.019060590eCl@ss 9.019060590
| Caractéristique | Valeur |
|---|---|
| Type de construction (EF000767) | Autre |
| Hauteur (EF000040) | 99 mm |
| Largeur (EF000008) | 35.2 mm |
| Profondeur (EF000049) | 130.85498 mm |
