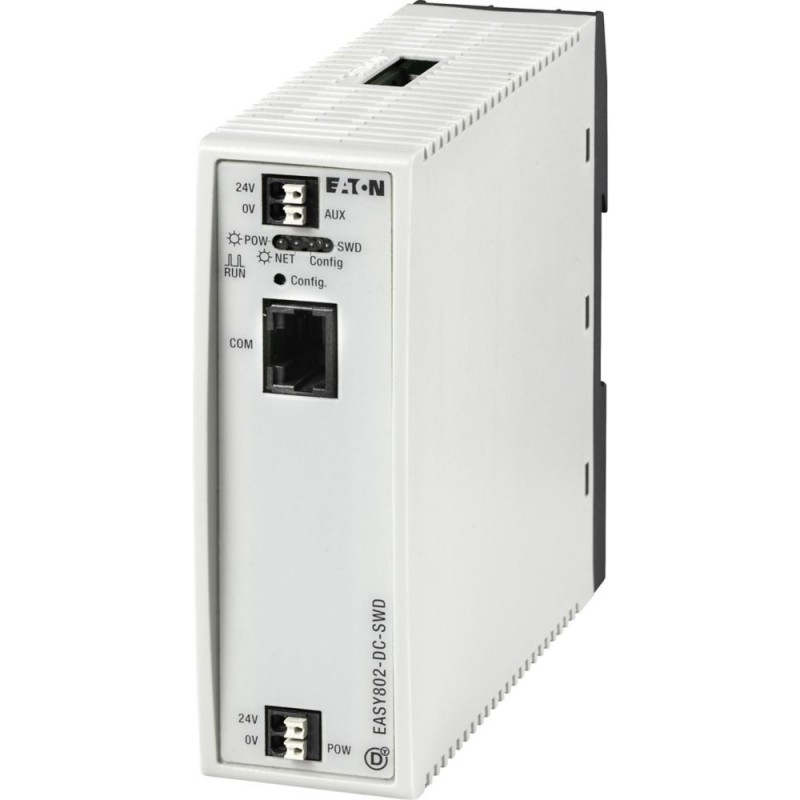

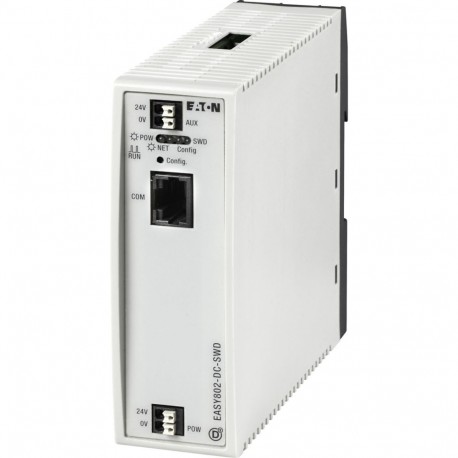

Conformité aux normes
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Encombrements (L x H x P)
35 x 110 x 125.5 (2 PE) mm
Facilité de montage et gain de place
Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (accessoires)
Conducteur à âme massive
0.2/1.5 (AWG 24 - 16) mm2
Conducteur souple avec embout
0.2/1.5 (AWG 24 - 16) mm2
Température d'emploi environnante
selon IEC 60068-2-1, -25 - +55 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage [ϑ]
selon IEC 60068-2-1, -2, -14
-40 - +70 °C
Humidité relative
selon IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations
selon IEC 60068-2-6
amplitude constante 0,15 mm: 10 - 57
Accélération constante de 2 g: 57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
0.3 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
III/2
Décharges électrostatiques (ESD)Norme appliquée
nach IEC/EN 61000-4-2
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B
Transitoires rapides en salves
selon IEC/EN 61000-4-4
Câbles d'alimentation : 2
Câbles de signaux : 2
Chaîne SWD : 2 kV
Ondes de choc (Surge)
selon IEC/EN 61000-4-5
1 kV (câbles d'alimentation, symétriques)
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Durée de sauvegarde par piles de l'horloge temps réel
Durée de sauvegarde de l'horloge temps réel
① Durée de sauvegarde (en heures) en cas de supercondensateur chargé au maximum
② Durée de fonctionnement (années)
Précision de l'horloge temps réel
en moy.± 2 (± 0,2 h⁄année) s/jour
En fonction de la température ambiante, possibilités de variation atteignant jusqu'à ± 5 s/jour (± 0.5 h⁄an)
Précision de répétition des relais temporisés
Précision des relais temporisés (par rapport à la valeur indiquée)
± 0.02 %
RésolutionPlage « S »
5 ms
RésolutionPlage « M:S »
1 s
RésolutionPlage « H:M »
1 min
Cycles d'écriture
1014(cycles de lecture/d'écriture)
Tension assignée d'emploi [Ue]
24 DC (-15/+20%) V
Plage admissible [Ue]
20.4 - 28.8 V DC
Ondulation résiduelle
≦ 5 %
Protection contre l'inversion de polarité
oui
Courant d'entrée
500 mA sous U en moy.e
Courant à l'enclenchement et durée
12,5 pour 6 ms A
Chutes de tension
≤ selon IEC 61131-2
≤ 10 ms
Fusible
≧ 3 A (T) (par exemple FAZ C3) A
Puissance dissipée [P]
en moyenne : 1 W
Remarque sur la puissance dissipée
Consommation sous 24 V DC
Tension d'alimentation UAux
Tension assignée d'emploi [UAux]
24 V DC (-15/+20%) V
Plage admissible
20.4 - 28.8 V DC
Tension de sortie SWD-OUT
Ue- 0.3 V
Protection contre l'inversion de polarité
oui
Ondulation résiduelle de la tension d’entrée
≦ 5 %
Courant max. [Imax]
3 (IEC)
2 (UL) A
Tenue aux courts-circuits
non
Puissance dissipée
type. 1 W at 24 V DC
Séparation galvanique
avec l'alimentation POW : oui
avec interface COM : oui
avec SmartWire-DT : oui
Puissance dissipée [P]
1 W
Tension d'alimentation Smartwire-DT
Tension assignée d'emploi [Ue]
14.5 ± 3 % V
Tenue aux courts-circuits
oui
Séparation galvanique
avec l'alimentation POW : non
avec interface COM : oui
par rapport à AUX : oui
Type de participant
Maître
Nombre participant SmartWire-DT
max. 99
Paramétrage adresses
automatique (via la touche de configuration)
Affichage d’état
SWD-LED : orange/vert/rouge
LED Config : verte/rouge
Raccordements
Connecteur mâle, 8 pôles
Connecteur
Connecteur plat SWD4-8MF2
Terminaison de bus
côté appareil : intégré
Terminaison de branche SWD par SWD4-RC8-10
