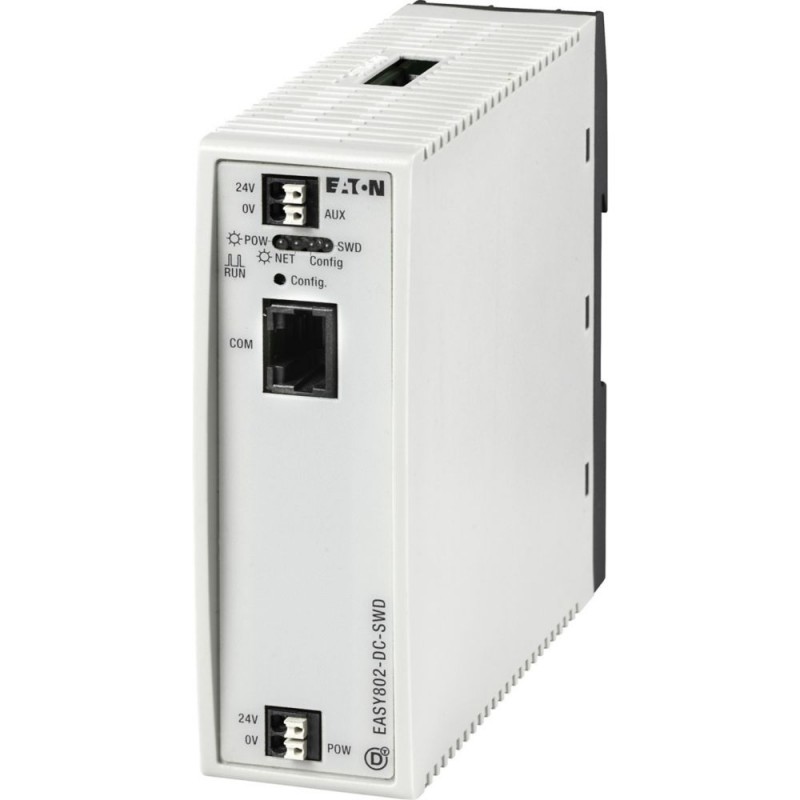

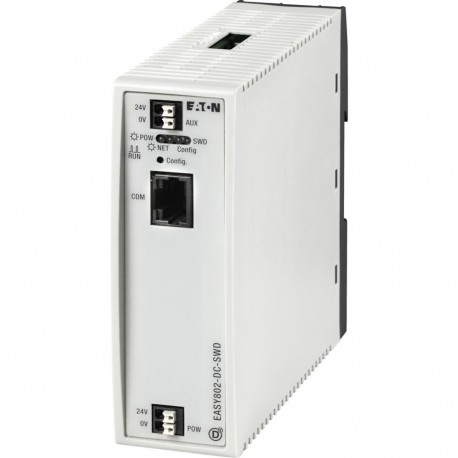

EASY802-DC-SWD 152901 EATON ELECTRIC Relé programable EASY800 para comunicación SmartWire-DT 24 V DC
EASY802-DC-SWD
152901
EATON-MOELLER
Relé programable EASY800 para comunicación SmartWire-DT; 24 V DC
Relé de control, 24 V DC, SmartWire-DT
Controladores industriales (PLC) > Módulo lógico
Relés programables EASY y pantallas MFD
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Relé de Control de 24 V DC, SmartWire-DT
Retransmisión de control electrónico con SmartWire-DT, voltaje nominal de funcionamiento 24VDC hasta 99 SmartWire-DT módulos con un total de 166 entradas/salidas pueden ser conectadas a través de la SmartWire-DT línea., interfaz serial para la programación y para la conexión de un mando a distancia de visualización de texto, paneles táctiles o para la conexión a la puerta de enlace Ethernet EASY209-SE, reloj en tiempo real de entrega del relé de control con el programa de usuario posible.
Programa de entrega
Gama de productos
SmartWire-DT coordinadores
La función básica de
easy800 con SmartWire-DT
Descripción
Combina la funcionalidad de un easy800 con conexión directa a SmartWire-DT sistema de comunicación
Hasta 99 SmartWire-DT módulos con un total de 166 de entradas/salidas digitales y/o hasta 128 entradas/salidas analógicas se pueden conectar a través de un SmartWire-DT línea
Hasta 99 SmartWire-DT módulos con un total de 166 de entradas/salidas digitales y/o hasta 128 entradas/salidas analógicas se pueden conectar a través de un SmartWire-DT línea
Entradas
SmartWire-DT
Ochenta y tres
Salidas
SmartWire-DT
Ochenta y tres
Características adicionales
Reloj de tiempo Real
✔
Expansiones
SmartWire-DT
Tensión de alimentación
24 V DC
Software
EASY-SOFT-PRO
Notas
Dependiendo del hardware, tales como el contador de alta velocidad, salida PWM, integrados analógicos de entrada/salida no son compatibles
Datos técnicos
General
Normas
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Aprobaciones
CSA
UL
EAC
UL
EAC
Dimensiones (W x H x D)
35 x 110 x 125.5 (2 PE) mm
Peso
0.16 kg
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Terminal de capacidades
Sólido
0.2/1.5 (AWG 24 - 16) mmDos
Flexible con el casquillo
0.2/1.5 (AWG 24 - 16) mmDos
Condiciones climáticas ambientales
Temperatura ambiente de operación
En conformidad con la norma IEC 60068-2-1, -25 - +55 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento [ϑ]
En conformidad con la norma IEC 60068-2-1, -2, -14
-40 - +70 °C
-40 - +70 °C
humedad relativa
en conformidad con IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones
De acuerdo con IEC 60068-2-6
amplitud constante 0,15 mm: 10 - 57
la aceleración constante de 2 g: de 57 a 150 Hz
amplitud constante 0,15 mm: 10 - 57
la aceleración constante de 2 g: de 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
0.3 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
Categoría de sobretensión/grado de contaminación
III/2
La descarga electrostática (ESD)estándar aplicado
según EN 61000-4-2 IEC
La descarga electrostática (ESD)Descarga de aire
8 kV
La descarga electrostática (ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Supresión de interferencia de Radio
EN 55011 Clase B
Ráfaga
de acuerdo a la norma IEC/EN 61000-4-4
Los cables de la fuente: 2
Los cables de señal: 2
El DEPARTAMENTO de bienestar social de líneas: 2 kV
Los cables de la fuente: 2
Los cables de señal: 2
El DEPARTAMENTO de bienestar social de líneas: 2 kV
la potencia de los pulsos (Sobrecarga)
de acuerdo a la norma IEC/EN 61000-4-5
1 kV (los cables de la fuente, simétrica)
1 kV (los cables de la fuente, simétrica)
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
EN 50178
Respaldo del reloj en tiempo real
Respaldo del reloj en tiempo real
① Copia de seguridad de tiempo (horas) con completamente cargada condensador de doble capa
② Vida útil (años)
② Vida útil (años)
La precisión del reloj en tiempo real para entradas
typ. ± 2 (± 0.2 h⁄Año) s/día
dependiendo de la temperatura del aire ambiente de las fluctuaciones de hasta ± 5 s/día (± 0,5 h⁄año) son posibles
Precisión de repetición de los relés de temporización
La precisión de los relés de temporización (de valores)
± 0.02 %
ResoluciónLa Gama "S"
5 ms
ResoluciónRango De "M:S"
1 s
ResoluciónRango "H:M"
1 min
Retentiva de la memoria
Los ciclos de escritura de la memoria retentiva
DiezCatorce(leer⁄ciclos de escritura)
Fuente de alimentación
Tensión nominal [Ue]
24 VCC (-15/+20%) V
Rango permisible [Ue]
EL 20,4 - 28,8 V DC
Ondulación Residual
≦ 5 %
Siemens MPI, (opcional)
sí
La corriente de entrada
normalmente 500 mA a Ue
Corriente de irrupción y la longitud
12.5 para 6 ms
De huecos de tensión
≤ En conformidad con IEC 61131-2
≤ 10 ms
≤ 10 ms
Fusible
≧ 3 (T) (e.g FAZ C3) Un
Pérdida de potencia [P]
Normalmente 1 W
Nota sobre la disipación de calor
Consumo de corriente a 24 V DC
Tensión de alimentación UAux
Tensión nominal [UAux]
24 VCC (-15/+20%) V
Rango permisible
EL 20,4 - 28,8 V DC
La tensión de salida SWD-OUT
Ue- 0.3 V
Siemens MPI, (opcional)
sí
Ondulación Residual de la tensión de entrada
≦ 5 %
Max. actual [Imax]
3 (IEC)
2 (UL) UN
2 (UL) UN
Clasificación de cortocircuito
no
La disipación de calor
Normalmente 1 W a 24 V DC W
Potencial de aislamiento
de la fuente de alimentación POW: sí
a la interfaz COM: sí
a SmartWire-DT: sí
a la interfaz COM: sí
a SmartWire-DT: sí
Pérdida de potencia [P]
1 W
SmartWire-DT tensión de alimentación
Voltaje nominal de funcionamiento [Ue]
14.5 ± 3 % V
max. actual [Imax]
0.4 a
Clasificación de cortocircuito
Sí
Potencial de aislamiento
de la fuente de alimentación POW: no
a la interfaz COM: sí
para AUXILIAR: sí
a la interfaz COM: sí
para AUXILIAR: sí
SmartWire-DT de la red
Tipo de estación
Maestro
Número de SmartWire-DT esclavos
Max. 99
Las Tasas De Baudios
125/250 kBd
La asignación de direcciones
De forma automática (a través del botón de Configuración)
Indicación del estado de
SWD-LED: naranja/verde/rojo
Config. LED: verde/rojo LED
Config. LED: verde/rojo LED
Conexiones
Plug de 8 polos
Conector
Hoja terminal SWD4-8MF2
La terminación de Bus
Integrado en el dispositivo
SmartWire-DT de fin de línea con SWD4-RC8-10
SmartWire-DT de fin de línea con SWD4-RC8-10
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
5 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / módulo lógico (EC001417)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / módulo lógico ([email protected] [AKE539014])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
El 20,4 - 28,8 V
Voltaje tipo de tensión de alimentación
DC
Corriente de conmutación
0 Un
Número de entradas analógicas
Cero
Número de salidas analógicas
Cero
Número de entradas digitales
Cero
Número de salidas digitales
Cero
Con salida de relé
No
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Tres
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
Sí
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
La redundancia
No
Con pantalla
No
Grado de protección (IP)
IP20
Dispositivo básico
Sí
Ampliable
Sí
Dispositivo de expansión
No
Con temporizador
Sí
Montaje en riel posible
Sí
Montaje en pared/montaje directo
Sí
Frente construir en posible
No
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
Ninguno
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
35 mm
Altura
110 mm
Profundidad
125.5 mm
Aprobaciones
Normas De Producto
IEC/EN ver Datos Técnicos; UL508; CSA C22.2 Nº 142-M1987
UL File No.
E135462
UL Categoría de Control No.
NRAQ, NRAQ7
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
CSA Clase No.
2252-01 + 2258-02
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Grado de Protección
IEC: IP20, UL/CSA Tipo: -
Dimensiones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
