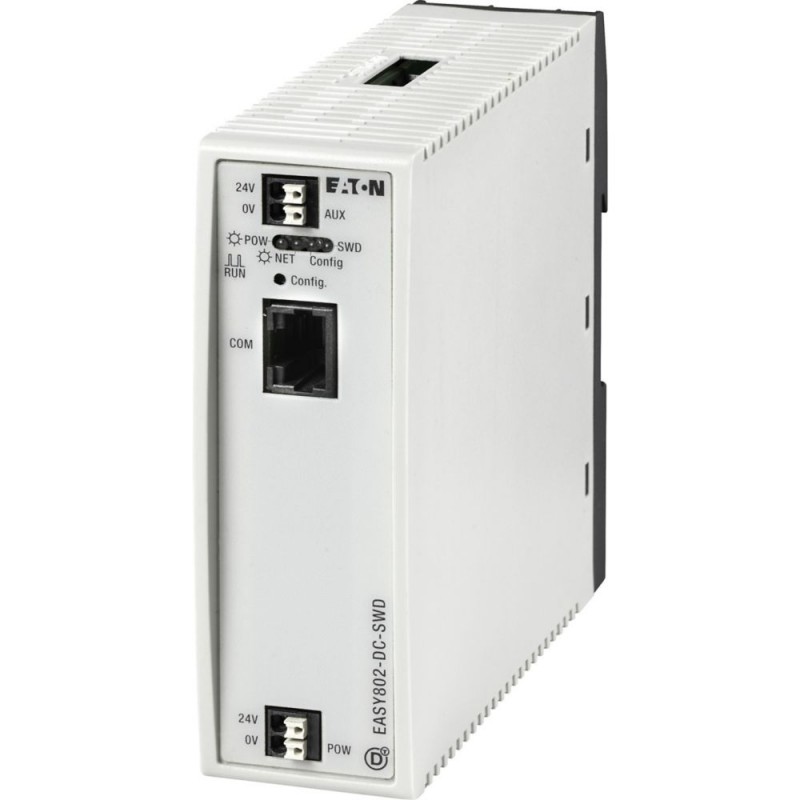

Conformità alle norme
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Dimensioni (B x H x P)
35 x 110 x 125,5 (2 unità passo) mm
Montaggio
Guida omega IEC/EN 60715, 35 mm o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori)
Rigido
0,2 - 1,5 (AWG 24 - 16) mm2
Flessibile con puntalino
0,2 - 1,5 (AWG 24 - 16) mm2
Temperatura ambiente di servizio
secondo IEC 60068-2-1, -25 - +55 °C
Condensa
Eliminazione della condensa con misure idonee
Stoccaggio [ϑ]
secondo IEC 60068-2-1, -2, -14
-40 - +70 °C
umidità dell'aria relativa
nach IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Pressione atmosferica (esercizio)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
vibrazioni
secondo IEC/EN 60068-2-6
ampiezza costante 0.15 mm: 10 - 57
accelerazione costante 2 g: 57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
0.3 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione/grado di inquinamento
III/2
Scarica elettrostatica (ESD)Norma applicata
nach IEC/EN 61000-4-2
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
campi elettromagnetici (RFI), aIEC EN 61000-4-3
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Soppressione radiodisturbo
EN 55011 classe B
Impulsi Burst
secondo IEC/EN 61000-4-4
Cavi di alimentazione: 2
Cavi di segnale: 2
Stringa SWD: 2 kV
impulsi ad alta energia (surge)
secondo IEC/EN 61000-4-5
1 kV (cavi di alimentazione simmetrici)
Ammisione a IEC EN 61000-4-6
10 V
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178
Memorizzazione transitoria dell'orologio calendario
Memorizzazione transitoria dell'orologio calendario
① Tempo tampone (ore) a supercondensatore completamente carico
② durata d'esercizio (anni)
Precisione del controllo di intervallo
Tip. ± 2 (± 0,2 h⁄anno) s/giorno
in base alla temperatura ambiente sono possibili oscillazioni fino a ± 5 s/giorno (± 0.5 h⁄anno)
Esattezza di ripetizione del temporizzatore
Precisione del temporizzatore (dal valore)
± 0.02 %
RisoluzioneCampo "M:S"
1 s
RisoluzioneCampo "H:M"
1 min
Cicli di scrittura della memoria di rimanenza
1014(cicli di lettura/scrittura)
Tensione nominale d'impiego [Ue]
24 DC (-15/+20%) V
Campo ammesso [Ue]
20.4 - 28.8 V DC
Protezione contro inversioni di polarità
Sì
Corrente di ingresso
tip. 500 mA a Ue
Corrente di inserzione e durata
12,5 per 6 ms A
Interruzioni di tensione
≤ secondo IEC/EN 61131-2
≤ 10 ms
Fusibile
≧ 3 A (T) (ad. es. FAZ C3) A
Nota per la dissipazione
Consumo di corrente con 24 V DC
Tensione di alimentazione UAux
Tensione nominale d'impiego [UAux]
24 V DC (-15/+20%) V
Campo ammesso
20.4 - 28.8 V DC
Tensione di uscita SWD-OUT
Ue- 0.3 V
Protezione contro inversioni di polarità
Sì
Ondulazione residua della tensione di ingresso
5 %
max. corrente [Imax]
3 (IEC)
2 (UL) A
Resistenza a corto circuito
No
Dissipazione
type. 1 W at 24 V DC
Separazione galvanica
rispetto alla tensione di alimentazione POW: sì
verso interfaccia COM: sì
verso SmartWire-DT: sì
Tensione di alimentazione SmartWire-DT
Tensione d'impiego nominale [Ue]
14.5 ± 3 % V
max. corrente [Imax]
0.4 A
Resistenza a corto circuito
Sì
Separazione galvanica
verso tensione di alimentazione POW: no
verso interfaccia COM: sì
verso AUX: sì
Numero di utenti SmartWire-DT
max. 99
Impostazione indirizzi
automatico (tramite pulsante di configurazione)
Visualizzazione di stato
SWD-LED: arancione/verde/rosso
LED Config: verde/rosso
Collegamenti
Spina, a 8 poli
Connettore
Connettore piatto SWD4-8MF2
Chiusura bus
lato apparecchio: integrato
Terminazione linea SWD con SWD4-RC8-10
