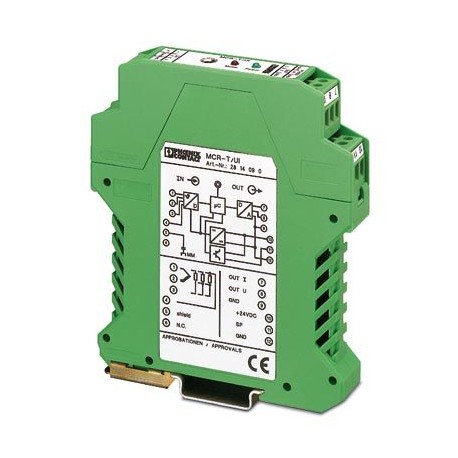

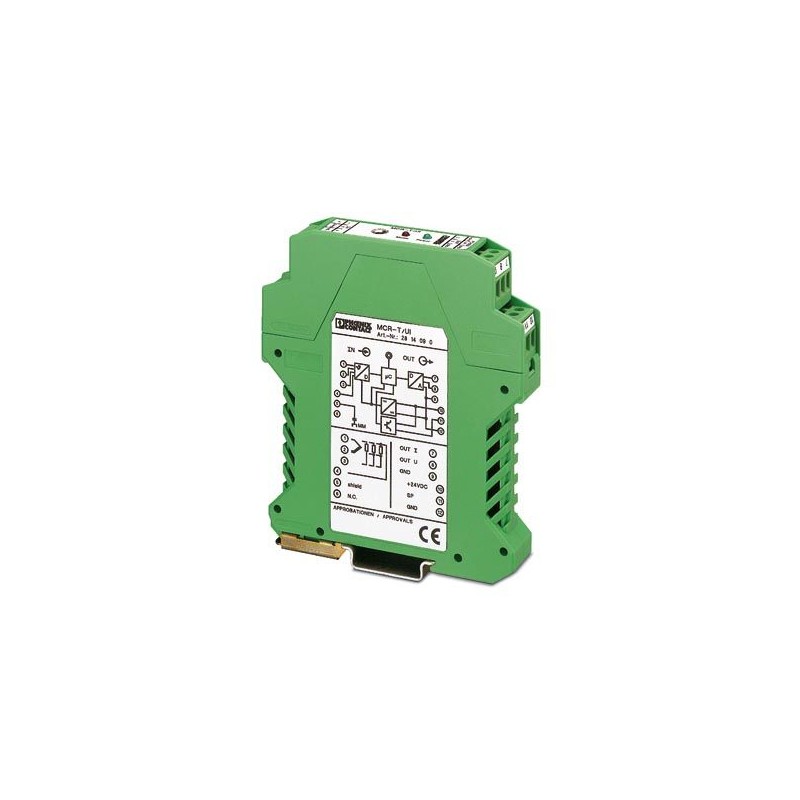

MCR-T-UI-NC 2814100 PHOENIX CONTACT Convertidor de temperatura
MCR-T-UI-NC
2814100
PHOENIX_CONTACT
Convertidor de temperatura
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2814100 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK1821 - |
| Página del catálogo | Página 136 (C_7_2013) |
| EAN | 4017918139421 |
| Peso por unidad (sin incluir el embalaje) | 118,500 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Datos de entrada
| Configurable/Programable | Sí, sin configurar |
|---|---|
| Tipos de sensor utilizables (RTD) | Sensores Pt, Ni, Cu |
| Tipos de sensor utilizables (TC) | U, T, L, J, E, K, N, S, R, B, C, W, HK |
| Margen de resistencia lineal | 0 Ω ... 8000 Ω (libremente ajustable, alcance de medición mín. de 100 Ω) |
| Corriente para alimentación de sensores | 250 µA (Termorresistencia) |
| Margen de medición de temperatura | En función del tipo de sensor utilizado |
| Técnica de conexión | 2, 3, 4 conductores |
| Circuito de protección | Protección contra transitorios |
| Protección contra sobretensiones 30 V DC | |
| Tipo de conexión | Conexión por tornillo enchufable |
Datos de salida
| Denominación Salida | Salida de tensión / corriente |
|---|---|
| Configurable/Programable | Sí, sin configurar |
| Señal de salida tensión | 0 V ... 10 V |
| 0 V ... 5 V | |
| -5 V ... 5 V | |
| -10 V ... 10 V | |
| 10 V ... 0 V | |
| 5 V ... 0 V | |
| 10 V ... -10 V | |
| 5 V ... -5 V | |
| 1 V ... 5 V | |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Tensión de salida máx. | ± 12 V |
| Corriente máx. de salida | 24 mA |
| Margen de la tensión de salida en caso de rotura de cable | -12 V ... 12 V |
| Margen de la corriente de salida en caso de rotura de cable | 0 A ... 24 mA |
| Margen de la tensión de salida en caso de sobrepasar/no alcanzar el margen de medición | -12 V ... 12 V |
| Margen de la corriente de salida en caso de sobrepasar/no alcanzar el margen de medición | 0 A ... 24 mA |
| Carga/Carga de salida Salida de tensión | ≥ 10 kΩ |
| Carga/Carga de salida Salida de corriente | ≤ 500 Ω |
| Ripple | < 20 mVPP |
| Circuito de protección | Protección contra transitorios |
| Resolución D/A | ± 12 Bit |
Salida de conexión
| Denominación Salida | Salida de transistor, pnp |
|---|---|
| Descripción de la salida | Capacidad de carga 100 mA, conmuta la tensión de alimentación (no resistente al cortocircuito); bloqueado en caso de configuración conforme al pedido, de lo contrario de programación libre a través de MCR/PI-CONF-WIN |
| Gama de tensión de salida | 18 V DC ... 30 V DC (Conmuta tensión de alimentación, no resistente al cortocircuito) |
| Corriente de carga constante | 100 mA |
Alimentación
| Tensión de alimentación | 18 V DC ... 30 V DC |
|---|---|
| Absorción de corriente máxima | ≤ 60 mA |
| Absorción de corriente típica | 40 mA |
Datos de conexión
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
Generalidades
| Error de transmisión máximo | ≤ 0,1 % (de margen máx, ± 6 mV o ± 12 µA en salida) |
|---|---|
| Coeficiente de temperatura máximo | ≤ 0,01 %/K |
| Coeficiente de temperatura típico | 0,005 %/K |
| Error de punto frío máximo | ≤ 3 K |
| Error de punto frío típico | 1,5 K |
| Tensión de prueba Entrada/salida | 1 kV (50 Hz, 1 min) |
| Tensión de prueba Entrada/alimentación | 1 kV (50 Hz, 1 min) |
| Color | verde |
| Material carcasa | Poliamida PA sin reforzar |
| Posición para el montaje | discrecional |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| GL | DNV GL |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| GL | DNV GL |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027200206eCl@ss 4.127200206eCl@ss 5.027200206eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2814100-MCR-T-UI-NC | 138 Kbytes |
|
