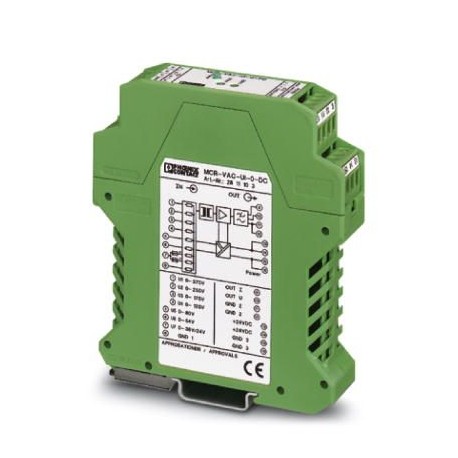

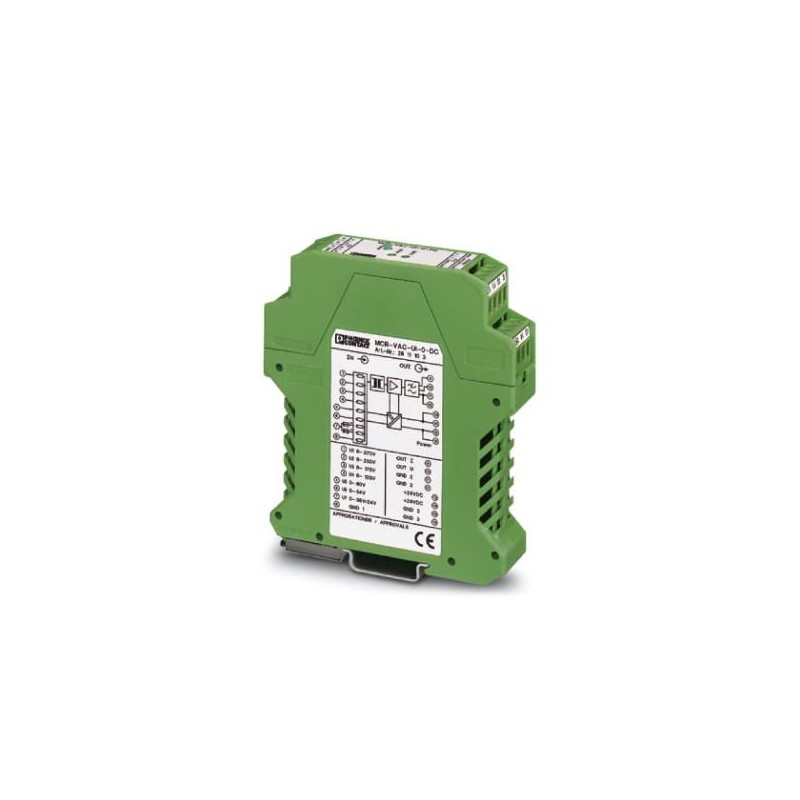

MCR-VAC-UI-O-DC 2811103 PHOENIX CONTACT Convertidor de tensión
MCR-VAC-UI-O-DC
2811103
PHOENIX_CONTACT
Convertidor de tensión MCR, para tensiones alternas de 0..20 V AC hasta 0..440 V AC, señal de salida 0..10 V/0(4)..20 mA
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2811103 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK4B11 - |
| Página del catálogo | Página 236 (C_7_2013) |
| EAN | 4017918125400 |
| Peso por unidad (sin incluir el embalaje) | 204,500 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C (sin condensación) |
| Máx. Altura de fijación | < 2000 m |
| Índice de protección | IP20 |
Datos de entrada
| Rango de tensión de entrada | 0 V ... 370 V AC |
|---|---|
| Resistencia de entrada | 370 kΩ |
| Rango de tensión de entrada | 0 V ... 250 V AC |
| Resistencia de entrada | 250 kΩ |
| Rango de tensión de entrada | 0 V ... 170 V AC |
| Resistencia de entrada | 170 kΩ |
| Rango de tensión de entrada | 0 V ... 120 V AC |
| Resistencia de entrada | 120 kΩ |
| Rango de tensión de entrada | 0 V ... 80 V AC |
| Resistencia de entrada | 80 kΩ |
| Rango de tensión de entrada | 0 V ... 54 V AC |
| Resistencia de entrada | 54 kΩ |
| Rango de tensión de entrada | 0 V ... 36 V AC |
| Resistencia de entrada | 36 kΩ |
| Rango de tensión de entrada | 0 V ... 24 V AC |
| Resistencia de entrada | 24 kΩ |
| Tensión nominal | 440 V (Sin tierra) |
| 250 V (Respecto a tierra) |
Datos de salida
| Denominación Salida | Salida de tensión |
|---|---|
| Señal de salida tensión | 0 V ... 10 V |
| Tensión de salida máx. | 15 V |
| Carga/Carga de salida Salida de tensión | > 10 kΩ |
| Ripple | < 50 mVPP |
| Denominación Salida | Salida de corriente |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Corriente máx. de salida | 30 mA |
| Carga/Carga de salida Salida de corriente | < 500 Ω |
| Ripple | < 50 mVPP |
Datos de conexión
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Técnica de conexión | Conexión por tornillo |
Generalidades
| Error de transmisión máximo | < 1,5 % (del valor final) |
|---|---|
| Coeficiente de temperatura típico | 0,02 %/K (50/60 Hz) |
| Margen de medición de frecuencia | 45 Hz ... 400 Hz |
| Ajuste Zero | ± 20 % |
| Ajuste Span | ± 20 % |
| Respuesta gradual (10-90%) | 250 ms |
| Categoría de sobretensiones | III |
| Grado de polución | 2 |
| Tensión de aislamiento de dimensionamiento | 300 V DC |
| Tensión de prueba Entrada/salida | 3,3 kV (50 Hz, 1 min) |
| Tensión de prueba Entrada/alimentación | 3,3 kV (50 Hz, 1 min) |
| Tensión de prueba Salida/alimentación | 1 kV (50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Resistencia a interferencias | EN 61000-6-2 |
| Color | verde |
| Material carcasa | Poliamida PA sin reforzar |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | cULus |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Resistencia a interferencias | EN 61000-6-2 |
| Conexión según norma | CUL |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | cULus |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027210190eCl@ss 5.127200300eCl@ss 6.027210100eCl@ss 7.027210125eCl@ss 8.027210125eCl@ss 9.027210125
