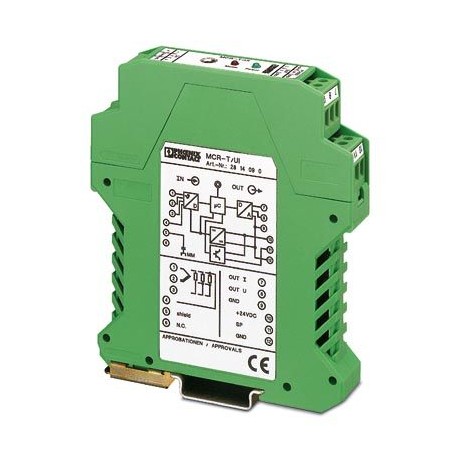

MCR-T-UI-NC 2814100 PHOENIX CONTACT Temperaturmessumformer
MCR-T-UI-NC
2814100
PHOENIX_CONTACT
Temperaturmessumformer
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2814100 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 136 (C-7-2013) |
| GTIN | 4017918139421 |
| Gewicht pro Stück (exklusive Verpackung) | 118,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 140,500 g |
| Zolltarifnummer | 85437090 |
| Herkunftsland | DE (Deutschland) |
Eingangsdaten
| Konfigurierbar/Programmierbar | ja, unkonfiguriert |
|---|---|
| Verwendbare Sensortypen (RTD) | Pt-, Ni-, Cu-Sensoren |
| Verwendbare Sensortypen (TC) | U, T, L, J, E, K, N, S, R, B, C, W, HK |
| Widerstandsbereich linear | 0 Ω ... 8000 Ω (frei einstellbar, min. Messbereichsspanne 100 Ω) |
| Sensorspeisestrom | 250 µA (Widerstandsthermometer) |
| Temperaturmessbereich | abhängig vom verwendeten Sensortyp |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Schutzbeschaltung | Transientenschutz |
| Überspannungsschutz 30 V DC | |
| Anschlussart | Steckbarer Schraubanschluss |
Ausgangsdaten
| Benennung Ausgang | Spannungs-/Stromausgang |
|---|---|
| Konfigurierbar/Programmierbar | ja, unkonfiguriert |
| Ausgangssignal Spannung | 0 V ... 10 V |
| 0 V ... 5 V | |
| -5 V ... 5 V | |
| -10 V ... 10 V | |
| 10 V ... 0 V | |
| 5 V ... 0 V | |
| 10 V ... -10 V | |
| 5 V ... -5 V | |
| 1 V ... 5 V | |
| Ausgangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| max. Ausgangsspannung | ± 12 V |
| max. Ausgangsstrom | 24 mA |
| Ausgangsspannungsbereich bei Drahtbruch | -12 V ... 12 V |
| Ausgangsstrombereich bei Drahtbruch | 0 A ... 24 mA |
| Ausgangsspannungsbereich bei Messbereichsüber-/unterschreitung | -12 V ... 12 V |
| Ausgangsstrombereich bei Messbereichsüber-/unterschreitung | 0 A ... 24 mA |
| Bürde/Ausgangslast Spannungsausgang | ≥ 10 kΩ |
| Bürde/Ausgangslast Stromausgang | ≤ 500 Ω |
| Ripple | < 20 mVSS |
| Schutzbeschaltung | Transientenschutz |
| Auflösung D/A | ± 12 Bit |
Schaltausgang
| Benennung Ausgang | Transistorausgang, pnp |
|---|---|
| Beschreibung des Ausgangs | belastbar mit 100 mA, schaltet Versorgungsspannung (nicht kurzschlussfest); gesperrt bei auftragsgebundener Konfiguration, ansonsten über MCR/PI-CONF-WIN frei programmierbar |
| Ausgangsspannungsbereich | 18 V DC ... 30 V DC (schaltet Versorgungsspannung, nicht kurzschlussfest) |
| Dauerlaststrom | 100 mA |
Versorgung
| Versorgungsspannungsbereich | 18 V DC ... 30 V DC |
|---|---|
| Stromaufnahme maximal | ≤ 60 mA |
| Stromaufnahme typisch | 40 mA |
Anschlussdaten
| Anschlussart | Steckbarer Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
Allgemein
| Übertragungsfehler maximal | ≤ 0,1 % (von maximaler Spanne, ± 6 mV bzw. ± 12 µA am Ausgang) |
|---|---|
| Temperaturkoeffizient maximal | ≤ 0,01 %/K |
| Temperaturkoeffizient typisch | 0,005 %/K |
| Kaltstellenfehler maximal | ≤ 3 K |
| Kaltstellenfehler typisch | 1,5 K |
| Prüfspannung Eingang/Ausgang | 1 kV (50 Hz, 1 min.) |
| Prüfspannung Eingang/Versorgung | 1 kV (50 Hz, 1 min.) |
| Farbe | grün |
| Material Gehäuse | Polyamid PA unverstärkt |
| Einbaulage | beliebig |
| Konformität | CE-konform |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| GL | DNV GL |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Konformität | CE-konform |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| GL | DNV GL |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027200206eCl@ss 4.127200206eCl@ss 5.027200206eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2814100-MCR-T-UI-NC | 138 Kbytes |
|
