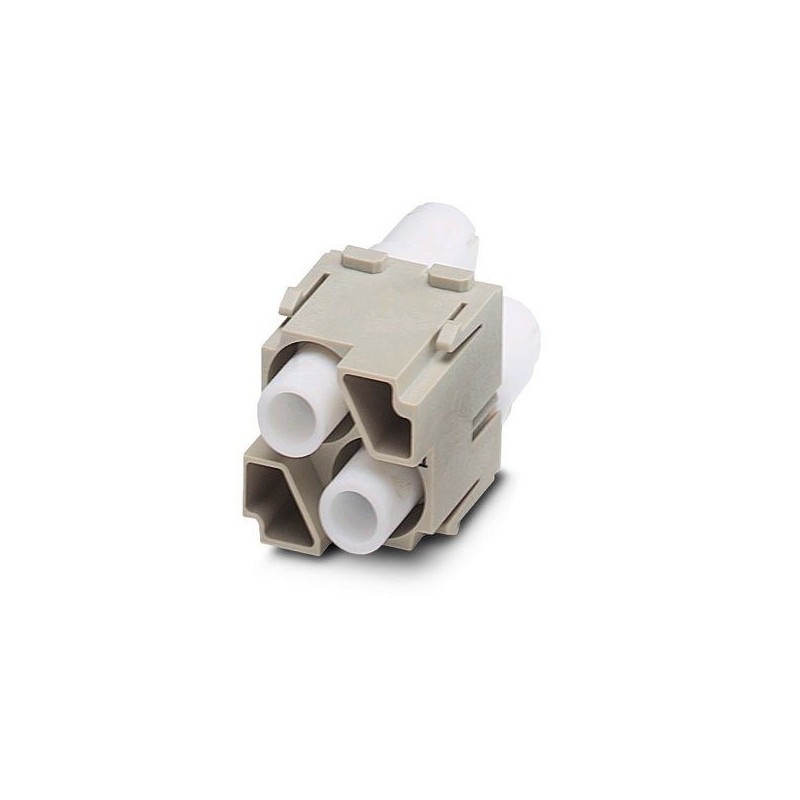

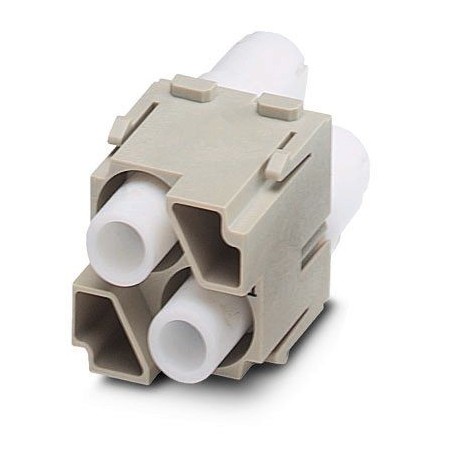

HC-M-HV-MOD-ST 1604998 PHOENIX CONTACT Módulo de insertos de contactos
HC-M-HV-MOD-ST
1604998
PHOENIX_CONTACT
Módulo de insertos de contactos
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1604998 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ACB - |
| Página del catálogo | Página 557 (C_4_2015) |
| EAN | 4017918893286 |
| Peso por unidad (sin incluir el embalaje) | 54,000 g |
| Número de tarifa arancelaria | 85359000 |
| País de origen | DE (Alemania) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 2900 V (Conductor-tierra) |
|---|---|
| 5000 V (Conductor-conductor) | |
| Corriente asignada | 16 A |
| Tensión transitoria de dimensionamiento | 15 kV |
| Cara de enchufe | 2 |
Datos mecánicos
| Sección de conexión | 0,5 mm² ... 4 mm² |
|---|---|
| Sección de conexión AWG | 20 ... 12 |
| Longitud a desaislar del conductor individual | 9,5 mm |
| Diámetro de contacto | 2,5 mm |
| Diámetro de conductor | 2,5 mm |
| Diámetro de conductor incl. aislamiento | 8 mm |
| Ciclos de enchufe | ≥ 500 |
| Altura mínima de carcasa | 72 mm |
Generalidades
| Observación | Para cajas HEAVYCON de la construcción B6 a B48, marco de sujeción articulado HC-M-MHR... necesario, contactos de engarce CK2,5-ED... (contactos de engarce no incluidos en el volumen de entrega) |
|---|---|
| Serie | HC-M-HV |
| Cantidad de los puestos de módulo | 2 |
| Técnica de conexión | Conexión engastada |
| Tipo de contacto | mecanizado |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Indicaciones de montaje | Utilizar carcasa HC con h >=72 mm. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
| Secuencia de montaje: - pelar el conductor 9,5 mm, - insertar la parte pelada del conductor en el manguito de bloqueo (con diámetro de conductor > 3,2 mm), - conductor (con manguito de bloqueo deslizado) engastado con contacto engastado CK2,5...ED, - encajar el manguito de bloqueo con el contacto engastado con cuerpo aislante del módulo. |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PC / PTFE |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1604998-HC-M-HV-MOD-ST | 121 Kbytes |
|
