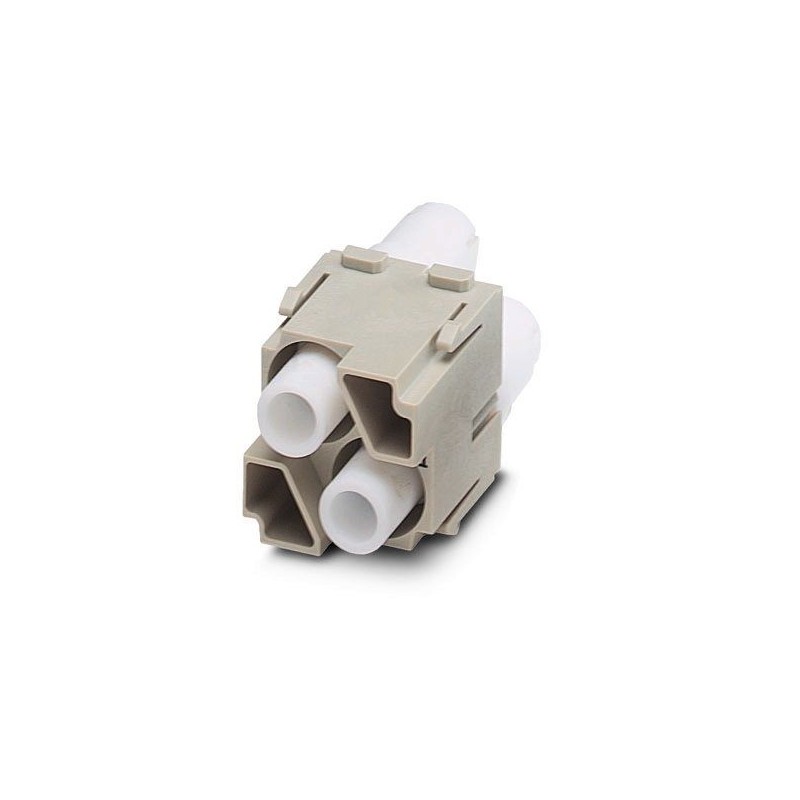

PHOENIX_CONTACT HC-M-HV-MOD-ST 1604998 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

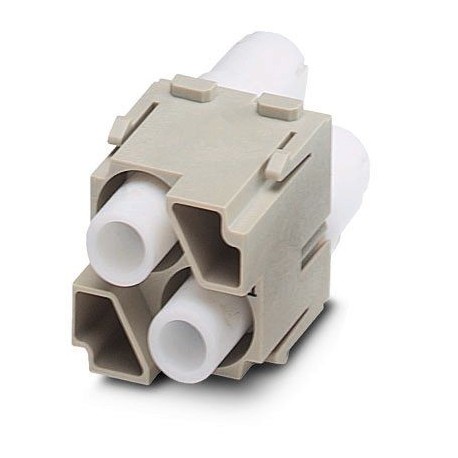

HC-M-HV-MOD-ST 1604998 PHOENIX CONTACT Module à élément de contact

Référence: HC-M-HV-MOD-ST

Code: 1604998

Fabricant: PHOENIX_CONTACT

Description:

Module à élément de contact

Catégories:

  • PHOENIX_CONTACT > Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif:HC-M-02-CT-M-HV-161417408

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande1604998
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 557 (C-4-2015)
GTIN4017918893286
Poids par pièce (hors emballage)0,054 KGM
Numéro du tarif douanier85359000
Pays d'origineDE (Allemagne)

Dimensions

Hauteur59 mm
Largeur34,2 mm
Longueur29,4 mm

Caractéristiques électriques

Tension de référence (III/3)2900 V (Conducteur-terre)
5000 V (Conducteur-conducteur)
Courant de référence16 A
Tension de choc assignée15 kV
Enfichable2

Conditions ambiantes

Température ambiante (fonctionnement)-40 °C ... 125 °C

Caractéristiques mécaniques

Section raccordable0,5 mm² ... 4 mm²
Section raccordable AWG20 ... 12
Longueur de gaine à dénuder de chaque fil9,5 mm
Diamètre de contact2,5 mm
Diamètre de fil2,5 mm
Diamètre de fil avec isolation8 mm
Cycles d'enfichage≥ 500
Hauteur minimum du boîtier72 mm

Généralités

RemarquePour boîtiers HEAVYCONNEC de type B6 à B48, cadre-support articulé HC-M-MHR... requis, contacts à sertir CK 2,5-ED... (contacts à sertir non inclus dans la livraison)
SérieHC-M-HV
Nombre de prises2
Mode de raccordementRaccordement serti
Type de contacttournés
Classe d'inflammabilité selon UL 94V0
Degré de pollution3
Catégorie de surtensionIII
Conseils pour le montageUtiliser des boîtiers HC h > = 72 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension.
Instruction pour le montageDéroulement du montage :
- Dénuder le fil de 9,5 mm,
- enficher la partie dénudée du fil dans le manchon de blocage (pour les fils de diamètres > 3,2 mm),
- Sertir le fil (avec le manchon de blocage) avec le contact à sertir CK2,5...ED,
- Encliqueter le manchon de blocage et le contact à sertir avec l'isolant du module.

Indications concernant les matériaux

Matériau de contactAlliage de cuivre
Matériau de surface du contactAg (alternative Au)
Matériau de porte-contactsPC / PTFE

Normes et spécifications

Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;
