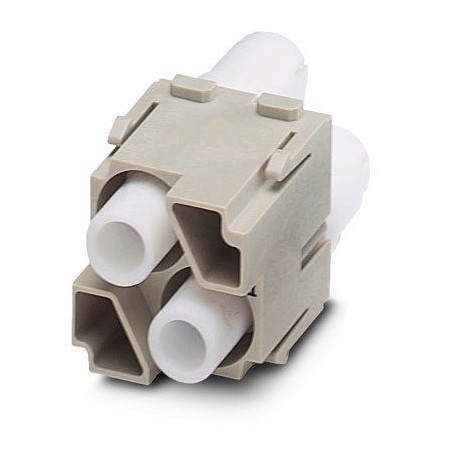

HC-M-HV-MOD-ST 1604998 PHOENIX CONTACT Módulo de contato fêmea/macho
HC-M-HV-MOD-ST
1604998
PHOENIX_CONTACT
Módulo de contato fêmea/macho
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1604998 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 557 (C-4-2015) |
| GTIN | 4017918893286 |
| Peso por unidade (exclusive embalagem) | 54,000 GRM |
| Número do imposto alfandegário | 85359000 |
| País de origem | DE (Alemanha) |
Características elétricas
| Tensão nominal (III/3) | 2900 V (Condutor-terra) |
|---|---|
| 5000 V (Condutor-condutor) | |
| Corrente nominal | 16 A |
| Tensão de teste | 15 kV |
| Face de encaixe | 2 |
Características mecânicas
| Perfil de conexão | 0,5 mm² ... 4 mm² |
|---|---|
| Perfil de conexão AWG | 20 ... 12 |
| Comprimento do isolamento dos condutores individuais | 9,5 mm |
| Diâmetro de contato | 2,5 mm |
| Diâmetro do fio | 2,5 mm |
| Diâmetro de condutor inclusive isolação | 8 mm |
| Ciclos de encaixe | ≥ 500 |
| Altura mínima da caixa | 72 mm |
Geral
| Observação | Para caixa HEAVYCON de formato B6 a B48, necessário quadro para suporte articulado HC-M-MHR..., contatos de crimpagem CK2,5-ED... (contatos de crimpagem não incluídos no volume de fornecimento) |
|---|---|
| Série | HC-M-HV |
| Quantidade de pontos modulares | 2 |
| Tecnologia de conexão | Conexão para crimp |
| Tipo de contato | girado |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Instrução de montagem | Aplicar tomada HC h >= 72 mm. Conexões plugáveis podem ser acionadas somente sem carga/tensão. |
| Montagem: - decapar o condutor em 9,5 mm, - inserir a parte decapada do condutor através do suporte (com diâmetro do condutor > 3,2 mm de diâmetro), - crimpar o condutor (com suporte inserido) com contato de crimpagem CK2,5...ED, - travar o suporte com o contato de crimpagem com o corpo de isolamento do módulo. |
Dados de material
| Material de contato | Liga de cobre |
|---|---|
| Material superfície de contato | Ag (alternativa Au) |
| Material suporte do contato | PC / PTFE |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1604998-HC-M-HV-MOD-ST | 121 Kbytes |
|
