DEK-REL- 24/1/S
2964131
PHOENIX_CONTACT
1

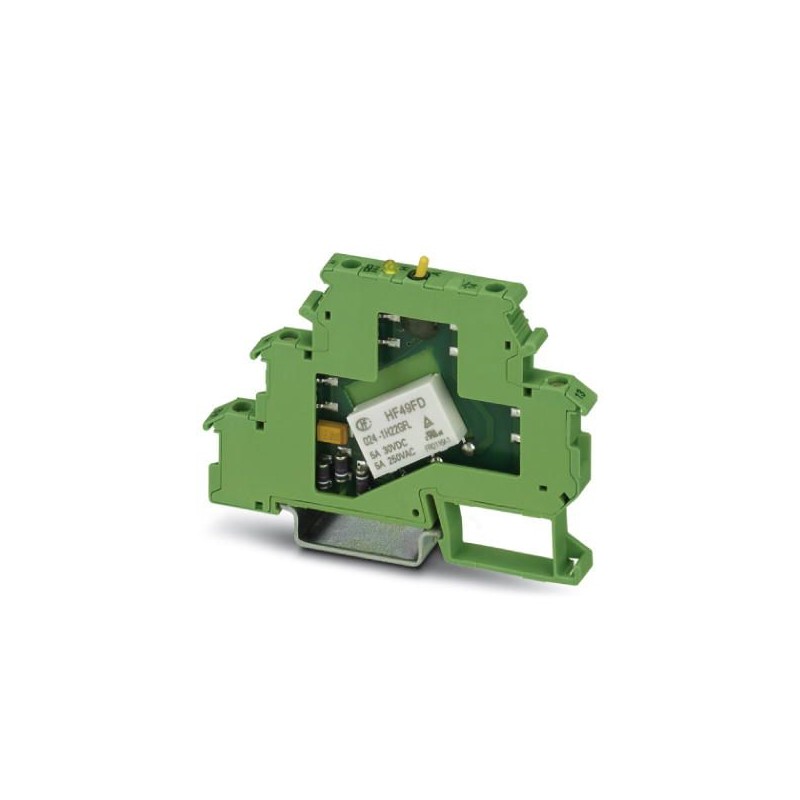

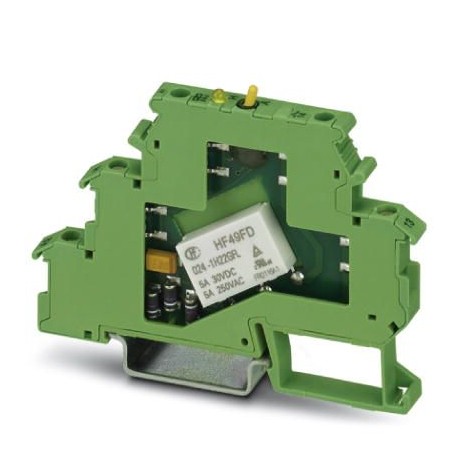

Borne-relé, con relés miniatura soldados, contacto (AgNi+Au): Potencias pequeñas hasta medianas, 1 contacto abierto, tensión de entrada 24 V AC/DC, con conmutador integrado "manual", "0", "automático", para montaje sobre NS 35/7,5, anchura de borne 6,2 mm
relés industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2964131 |
---|---|
Unidad de embalaje | 10 pcs |
Clave de venta | CK6153 - |
Página del catálogo | Página 443 (C_5_2017) |
EAN | 4017918101015 |
Peso por unidad (sin incluir el embalaje) | 20,000 g |
Número de tarifa arancelaria | 85364190 |
País de origen | CN (China) |
Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
---|
Temperatura ambiente (servicio) | -20 °C ... 50 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Tensión nominal de entrada UN | 24 V AC/DC |
---|---|
Margen de tensión de entrada referido a UN | 0,8 ... 1,1 |
Corriente de entrada típica a UN | 6,5 mA |
Tiempo de reacción típico | 5 ms |
Tiempo típico de apertura | 15 ms |
Circuito de protección | Puente rectificador Puente rectificador |
Indicación de la tensión de servicio | LED amarillo |
Disipación con condición nominal | 0,16 W |
Tipo de contacto | 1 contacto abierto |
---|---|
Tipo de contacto de conmutación | Contacto doble |
Material del contacto | AgNi, dorado duro |
Tensión de conmutación máxima | 250 V AC |
125 V DC | |
Tensión mínima de activación | 0,1 V |
Corriente de conmutación mínima | 1 mA |
Corriente de conexión máxima | 5 A |
Corriente constante límite | 3 A (5 A hasta 35 °C con 24 V DC) |
Potencia de ruptura (carga óhmica) máxima | 72 W (con 24 V DC) |
60 W (con 48 V DC) | |
50 W (con 60 V DC) | |
50 W (con 110 V DC) | |
750 VA (Para 250 V AC) | |
120 W (Con 24 V DC - hasta 35°) |
Tipo de observación | Nota sobre la aplicación |
---|---|
Observación | Empleo de puentes EB 80-DIK... en los bornes DEK: como consecuencia de la posible expansión (baja) de la caja DEK a causa de la humedad del aire ambiental y una tolerancia inadecuada entre un número mayor de bornes DEK y los puentes EB 80-DIK... se recomienda, al emplear los puentes EB 80-DIK..., separarlos tras aprox. entre 10 y 12 bornes DEK y colocar en su lugar un puente de acero al borne DEK siguiente. |
Tensión de prueba Bobina de relé/contacto de relé | 2 kV AC (50 Hz, 1 min) |
Modo operativo | Tiempo de trabajo 100 % |
Vida útil mecánica | aprox. 2x 107periodicidades de cambio de estado |
Posición para el montaje | discrecional |
Indicaciones de montaje | Alineables sin separación |
Peso neto (SAP) | 20 g |
Denominación Conexión | Lado de excitación |
---|---|
Tipo de conexión | Conexión por tornillo |
Longitud a desaislar | 8 mm |
Rosca de tornillo | M3 |
Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG | 24 ... 14 |
Par de apriete | 0,5 Nm |
Denominación Conexión | Lado de contactos |
---|---|
Tipo de conexión | Conexión por tornillo |
Longitud a desaislar | 8 mm |
Rosca de tornillo | M3 |
Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG | 24 ... 14 |
Par de apriete | 0,5 Nm |
Conexión según norma | CUL |
---|---|
Normas/especificaciones | IEC 60664 |
EN 50178 | |
Aislamiento | Aislamiento básico |
Grado de polución | 2 |
Categoría de sobretensiones | III |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes | |
PHOENIX CONTACT-2964131-DEK-REL- 24/1/S | 116 Kbytes |
