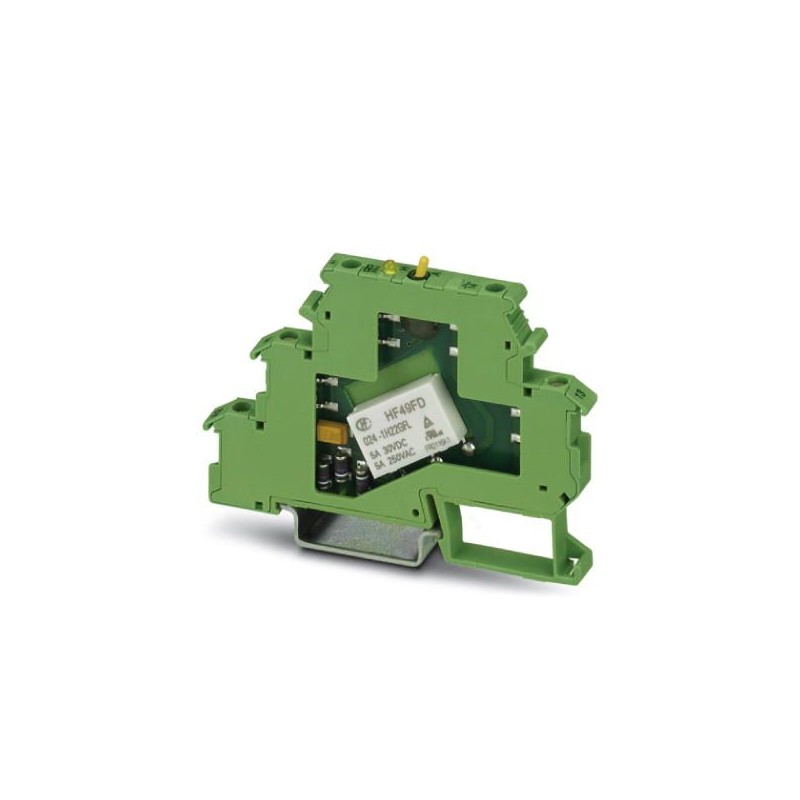

DEK-REL- 24/1/S 2964131 PHOENIX CONTACT Modulo portarelè
DEK-REL-24/1/S
2964131
PHOENIX_CONTACT
Modulo portarelè
Relè con foro, con relè miniaturizzati saldati, contatto (AgNi+Au): Potenze medio-piccole, 1 contatto aperto, tensione d'ingresso 24 V AC/DC, con interruttore integrato "manuale", "0", "automatico", per installazione su NS 35/7,5, larghezza morsetto 6,2 mm
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2964131 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6153 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 443 (C_5_2017) |
| GTIN | 4017918101015 |
| Peso per pezzo (confezione esclusa) | 20,000 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | CN (Cina) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 24 V AC/DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,1 |
| Corrente d'ingresso tipica con UN | 6,5 mA |
| Tempo di eccitazione tipica | 5 ms |
| Tempo di diseccitazione tipico | 15 ms |
| Circuito di protezione | Ponte raddrizzatore Ponte raddrizzatore |
| Indicazione tensione di esercizio | LED giallo |
| Potenza dissipata in condizioni nominali | 0,16 W |
Lato contatti
| Esecuzione dei contatti | 1 in chiusura |
|---|---|
| Tipo di contatto di commutazione | Contatto doppio |
| Materiale dei contatti | AgNi, doratura |
| Max. tensione commutabile | 250 V AC |
| 125 V DC | |
| Min. tensione commutabile | 0,1 V |
| Min. corrente | 1 mA |
| Max. corrente d'inserzione | 5 A |
| Corrente di carico permanente | 3 A (5 A a 35 °C con 24 V DC) |
| Max. potenza commutabile (carico ohmico) | 72 W (con 24 V DC) |
| 60 W (con 48 V DC) | |
| 50 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 750 VA (con 250 V AC) | |
| 120 W (con 24 V DC - fino a 35°) |
Generalità
| Tipo di nota | Nota per l'utilizzo |
|---|---|
| Nota | Uso dei ponticelli EB 80-DIK... nei morsetti DEK: data la possibile dilatazione (limitata) della custodia DEK dovuta all’assorbimento dell’umidità dell’aria circostante e a un gioco di tolleranza sfavorevole tra un ampio numero di morsetti DEK e il ponticello EB 80-DIK, se si usano ponticelli EB 80-DIK, è consigliabile separarli ogni 10-12 morsetti DEK e inserire invece un ponticello a filo verso il morsetto DEK successivo. |
| Tensione di prova avvolgimento relè/contatto relè | 2 kV AC (50 Hz, 1 min) |
| Funzionamento | 100 % ED |
| Durata meccanica | ca. 2x 107cicli di manovre |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Peso netto (SAP) | 20 g |
Dati di collegamento lato di ingresso
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027371104eCl@ss 4.127371104eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 19.2 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 19.2 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 19.2 V |
| tipo di tensione per l'azionamento (EF008242) | AC/DC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 1 |
| numero di contatti invertitori (EF008257) | 0 |
| tipo di contatto di commutazione (EF003358) | contatto doppio |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | oro |
| corrente nominale (EF000001) | 0.0065 A |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 80 mm |
| profondità (EF000049) | 61 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2964131-DEK-REL- 24/1/S | 116 Kbytes |
|
