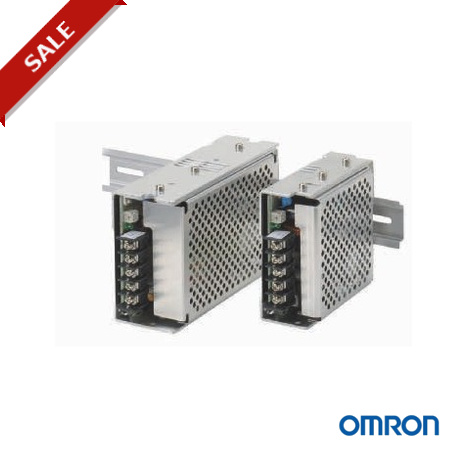

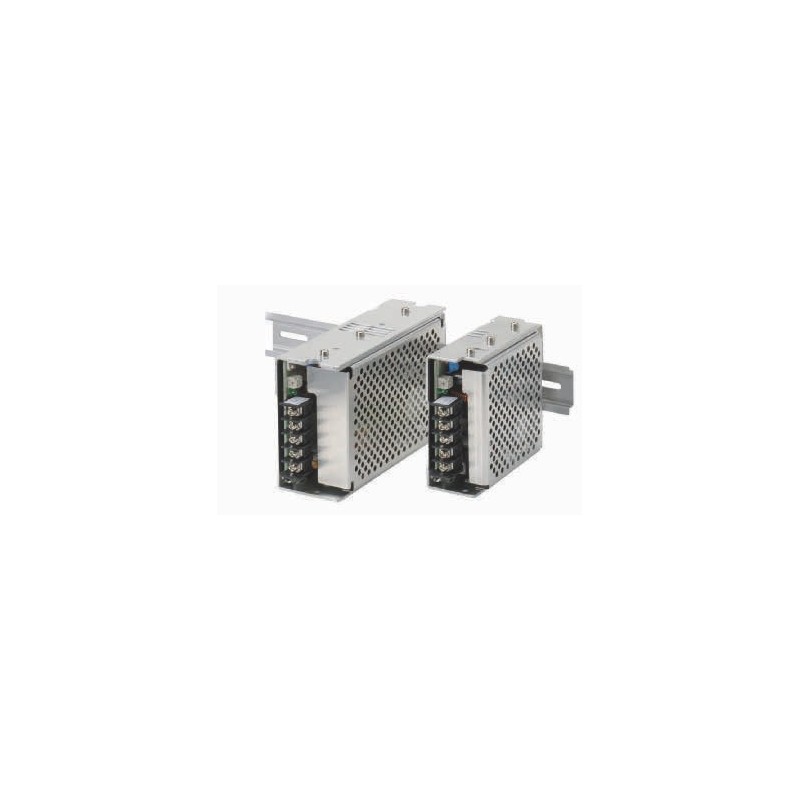

S8JX-G10005C 249079 S8JX0106A OMRON 100W / 5V / 20A Con carcasa Frontal

S8JX-G Monofásico
Fuente de alimentación delgada y económica
La S8JX-G es una fuente de alimentación económica de Omron que proporciona
calidad y fiabilidad. La gama de esta fuente de alimentación abarca hasta 600 W
las tensiones de salida son 5, 12, 15, 24 o 48 Vc.c. Las opciones de perfil bajo y montaje múltiple ayudan a reducir espacio de panel. Con una vida útil mínima de 10 años
y protección contra sobretensión, sobrecorriente y cortocircuitos, la S8JX-G de Omron es extremadamente fiable.
• Amplia gama en tensión de salida de c.c. (5 V, 12 V, 15 V, 24 V y 48 V) y potencias
(15 a 600 W)
• Indicador LED de alimentación en ON
• Protección integrada contra cortocircuitos, sobretensión y sobrecorriente
• Resistencia a vibraciones 4,5 g
• Todos los modelos pueden montarse en carril DIN
• Homologaciones: UL, cUL, Listado UL508, SEMI F47, VDE
Tabla de selección
Potencia nominal Tensión de salida Corriente de salida Dimensiones en mm (H × A × F) Modelo
15 W 5 V 3 A 91 × 40 × 90 S8JX-G01505CD
12 V 1,3 A S8JX-G01512CD
15 V 1 A S8JX-G01515CD
24 V 0,65 A S8JX-G01524CD
48 V 0,35 A S8JX-G01548CD
35 W 5 V 7 A S8JX-G03505CD
12 V 3 A S8JX-G03512CD
15 V 2,4 A S8JX-G03515CD
24 V 1,5 A S8JX-G03524CD
48 V 0,75 A S8JX-G03548CD
50 W 5 V 10 A 92 × 40 × 100 S8JX-G05005CD
12 V 4,2 A S8JX-G05012CD
24 V 2,1 A S8JX-G05024CD
48 V 1,1 A S8JX-G05048CD
100 W 5 V 20 A 92 × 50 × 150 S8JX-G10005CD
12 V 8,5 A S8JX-G10012CD
24 V 4,5 A S8JX-G10024CD
48 V 2,1 A S8JX-G10048CD
150 W 5 V 30 A 92 × 60 × 178 S8JX-G15005CD
12 V 13 A S8JX-G15012CD
24 V 6,5 A 92 × 50 × 150 S8JX-G15024CD
48 V 3,3 A S8JX-G15048CD
300 W 5 V 60 A 92 × 110 × 164,5 S8JX-G30005CD
12 V 27 A S8JX-G30012CD
24 V 14 A 92 × 110 × 167 S8JX-G30024CD
48 V 7 A S8JX-G30048CD
600 W 5 V 120 A 92 × 150 × 160 S8JX-G60005C
12 V 53 A S8JX-G60012C
24 V 27 A S8JX-G60024C
48 V 13 A S8JX-G60048C
546
S8JX-G Monofásico
Especificaciones
Elemento 15 W 35 W 50 W 100 W 150 W 300 W 600 W Eficiencia (Típ. a 230 Vc.a.) 81% (24 V) 84% (24 V) 86% (24 V) 88% (24 V) 90% (24 V) 88% (24 V) 84% (24 V)
Entrada Tensión nominal de entrada
100 a 240 Vc.a. 100 a 120 Vc.a./200 a 240 Vc.a., Conmutable
Rango admisible 85 a 264 Vc.a., 80 a 370 Vc.c. (c.c. no es aplicable en virtud de las normas de seguridad) 85 a 132 Vc.a./170 a 264 Vc.a.
Salida Rango de ajuste
de tensión (con V.ADJ)
Influencia de la variación de entrada
Influencia de la variación de carga
Influencia de la variación de temperatura
–10% a 15% para 5 V a 24 V, ±10% para 48 V (con V.ADJ)
0,4% máx. (con entrada de 85 a 264 Vc.a., carga del 100%)
0,8% máx. con una carga de 0% a 100%
0,05%/°C máx.
Protección de sobrecarga Sí 105% a 160% de corriente nominal
Protección de sobretensión Sí
Temperatura ambiente de operación –10 a 60°C (14 a 140°F)
Funcionamiento en serie Sí hasta 2 unidades Sí hasta 2 unidades Funcionamiento en paralelo No Sí hasta 5 unidades EMI De conformidad con la norma EN 61204-3, EN 55011 Clase A
EMS De conformidad con la norma EN 61204-3, altos niveles de exigencia
Homologaciones UL: UL 508 (Listado), UL 60950-1, cUL: CSA C22.2 N.° 107.1 y N.° 60950-1, EN/VDE: EN 50178 (=VDE0160), EN 60950-1 (=VDE0805)
Normas aprobadas EN 50274 para elementos terminales
UL: UL 508 (Reconocimiento), UL 60950-1, cUR: CSA C22.2 N.° 107.1 y N.° 60950-1, EN/VDE: EN 50178 (=VDE0160), EN 60950-1 (=VDE0805)
547
