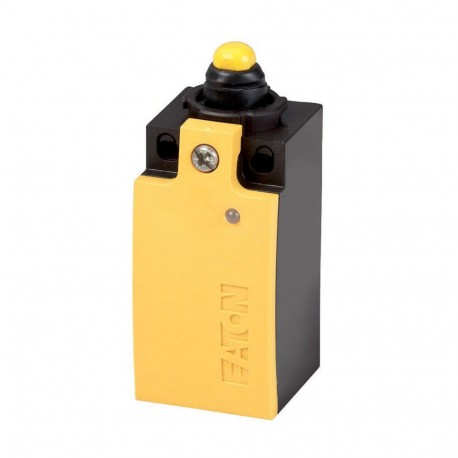

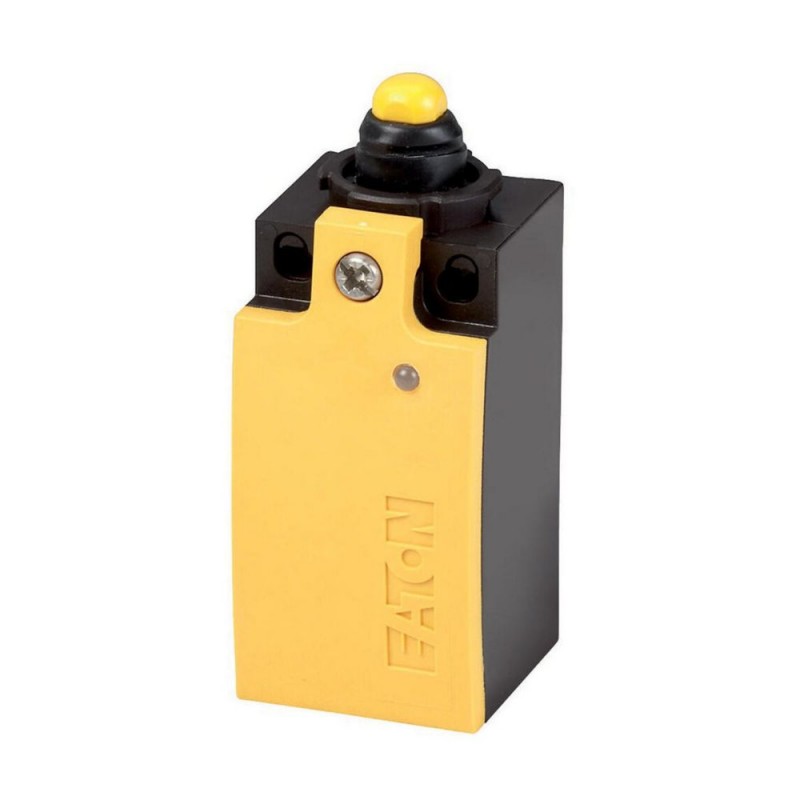

La función básica de | Interruptores de posición | ||
Parte del grupo de referencia | LSE | ||
Gama de productos | Electrónicos analógicos, interruptores de posición | ||
Grado de Protección | IP66, IP67 | ||
Características | Dispositivo básico, ampliable | ||
Temperatura ambiente | °C | -25 - +70 | |
Descripción | Visual indicación de estado Q1 = salida analógica Q2 = resultado de diagnósticos (El diagnóstico de salida tiene un 0 V señal en el evento de una falla.) | ||
Aprobación | |||
General | |||
Normas | IEC/EN 60947 EN 61000-4 | ||
Climáticas de corrección | El calor húmedo, constante, IEC 60068-2-78; calor húmedo, cíclico, IEC 60068-2-30 | ||
Temperatura ambiente | °C | -25 - +70 | |
Posición de montaje | Como se requiere | ||
Grado de Protección | IP66, IP67 | ||
Terminal de capacidades | mm2 | ||
Sólido | mm2 | 1 x (0.5 - 2.5) | |
Flexible con el casquillo | mm2 | 1 x (0.5 - 1.5) | |
Fuente de alimentación | |||
Tensión nominal | Ue | V DC | 24 (-15 - +20 %) |
Corriente de operación nominal | Yoe | Un | |
24 V | Yo | mA | 24 |
Contactos/capacidad de conmutación | |||
Salida analógica Q1 | |||
Tensión de salida (max. 10 mA) | V DC | 0 - 10 | |
Escenario de falla | V | 0 | |
Resolución | Pasos | 100 | |
El paso de la tolerancia | Pasos | 1 | |
La resistencia de derivación, carga resistiva | na de na | > 1000 | |
Diagnóstico Digital de salida Q2 (conmutación a + polo PNP) | |||
El umbral de respuesta de | V | aprox. Ue | |
mA | < 200 | ||
Escenario de falla | V | 0 | |
Precisión de repetición | mm | 0.02 | |
Mecánica variables | |||
La esperanza de vida, mecánica | Las operaciones de | x 106 | 3 |
Temperatura de contacto del rodillo de la cabeza | °C | ||
Datos técnicos para la verificación del diseño | |||
La disipación de calor de la capacidad | Pdiss | W | 0 |
Temperatura ambiente de operación min. | °C | -25 | |
Ambiente de funcionamiento temperatura máx. | °C | 70 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
