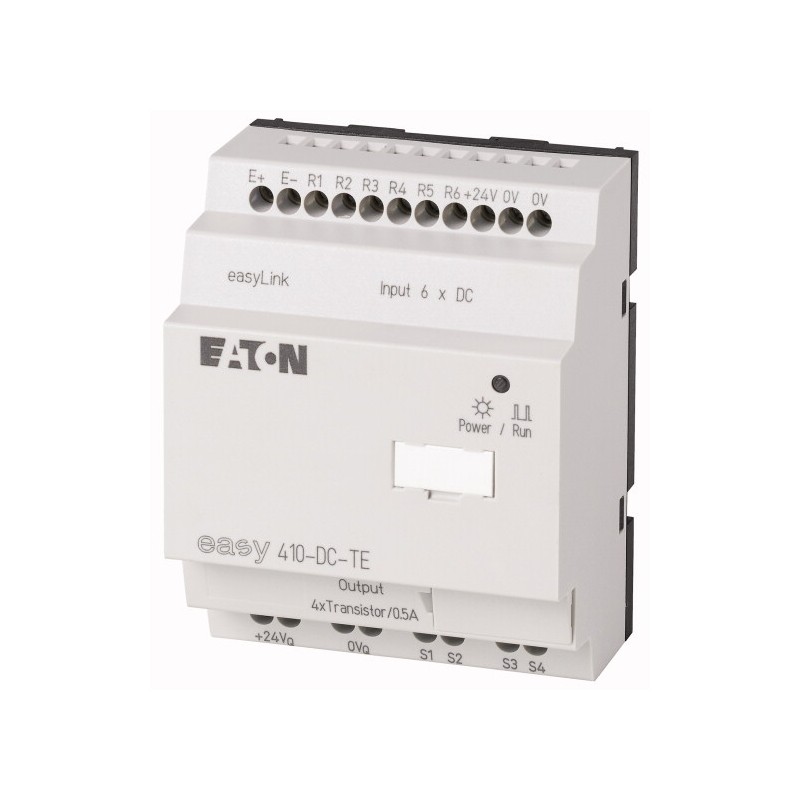

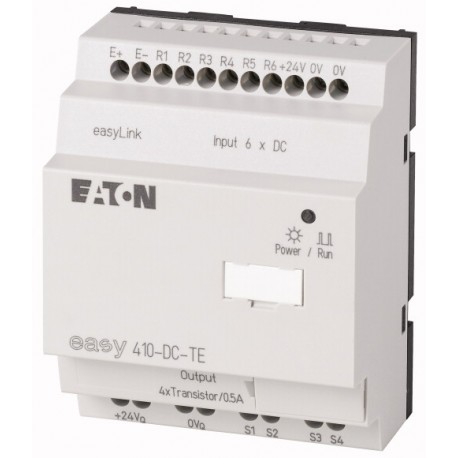

Dimensiones (W x H x D)
71.5 x 90 x 58 (4 PE) mm
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a + 55
frío según IEC 60068-2-1
calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento [ϑ]
-40 - +70 °C
humedad relativa
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 60068-2-6)Amplitud constante 0,15 mm
De 10 a 57 Hz
Vibraciones (IEC/EN 60068-2-6)La aceleración constante de 2 g
De 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
1 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
Categoría de sobretensión/grado de contaminación
II/2
La descarga electrostática (ESD)estándar aplicado
IEC EN 61000-4-2, Nivel 3
La descarga electrostática (ESD)Descarga de aire
8 kV
La descarga electrostática (ESD)Descarga de contacto
6 kV
Ráfaga
de acuerdo a la norma IEC/EN 61000-4-4
Los cables de la fuente: 2
Los cables de señal: 2 kV
la potencia de los pulsos (Sobrecarga)
2 kV (los cables de la fuente, simétrica, FÁCIL...CA)
0,5 kV (los cables de la fuente, simétrico, fácil-DC)
de acuerdo a la norma IEC/EN 61000-4-5
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Resistencia de aislamiento
EN 50178
Tensión nominal [Ue]
24 VCC (-15/+20%) V
Tensión nominal [Ue]
24 VCC (-15/+20%) V
Rango permisible [Ue]
EL 20,4 - 28,8 V DC
Ondulación Residual
≦ 5 %
La corriente de entrada
140 mA a Ue
De huecos de tensión
≤ 10
(IEC/EN 61131-2) ms
La disipación de calor [P]
3.5 W
Entradas digitales de 24 V DC
Pantalla De Estado
Display LCD
Potencial de aislamiento
a partir de las salidas: sí
Tensión nominal [Ue]
24 V DC
Voltaje de entrada
< 5 (R1 - R6) en la señal "0"
> 15 (R1 - R6) en la señal "1" V DC
La corriente de entrada de señal 1La corriente de entrada de la señal de 1
3.3 (R1 a R6 (R12)) mA
Tiempo de desaceleración
20 (de "0" a "1", de rebote EN)
Normalmente 0.25 (R1 - R6) (de "0" a "1", de rebote OFF)
20 (de "1" a "0", de rebote EN) ms
La longitud del Cable
100 (sin blindaje) m
Tensión nominal [Ue]
24 V DC
Rango permisible [Ue]
EL 20,4 - 28,8 V DC
Corriente de la fuente de
Norma./max. 9/16 en señal de 0
12/22 en señal de 1 mA
Protección contra inversión de polaridad
sí (Precaución: Un corto circuito será el resultado si 0 V o de la tierra se aplica a las salidas en el caso de que la tensión de alimentación está conectado a la mal polacos).
Potencial de aislamiento
a la tarjeta de memoria: sí
Corriente de operación nominal en la señal "1" DC por canal [Ie]
max. 0.5 a
Lámpara de carga sin Rvpor canal
5 W
Corriente Residual en el 0 de la señal por canal
< 0,1 mA
Max. la tensión de salida
2.5 (señal 0 en la carga externa < 10 MΩ)
U = Ue- 1 V (señal 1 en la Ie= 0,5 A) V
Protección de corto circuito
Sí, térmica (evaluación a través de los diagnósticos de entrada R16)
Corto-circuito de corriente de disparo para Run≦ 10 mΩ
0.7 ≦ yoe≦ 2 por la salida de Un
Total de corriente de corto circuito
8 Un
Pico de corriente de corto circuito
16 Un
Max. frecuencia de funcionamiento constante con carga resistiva
40000 Operaciones/h
La conexión en paralelo de salidasCon carga resistiva, inductiva de la carga externa es un supresor del circuito, la combinación dentro de un grupo
Grupo 1: T1 a T4
La conexión en paralelo de salidasNúmero de salidas [máx.]
Cuatro
La conexión en paralelo de salidasMax. corriente total
2 (¡Cuidado! Las salidas deben estar activados simultáneamente y por el mismo período de tiempo.) Un
Salida de indicación de estado
La pantalla LCD (si se proporciona)
Tensión de alimentación UAux
Protección contra inversión de polaridad
sí (Precaución: Un corto circuito será el resultado si 0 V o de la tierra se aplica a las salidas en el caso de que la tensión de alimentación está conectado a la mal polacos).
