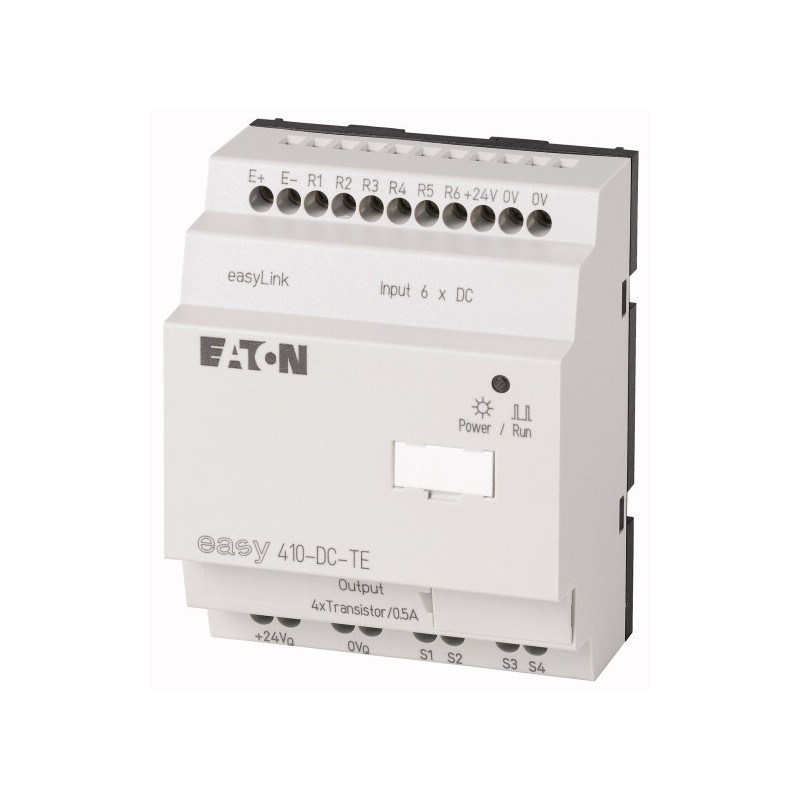

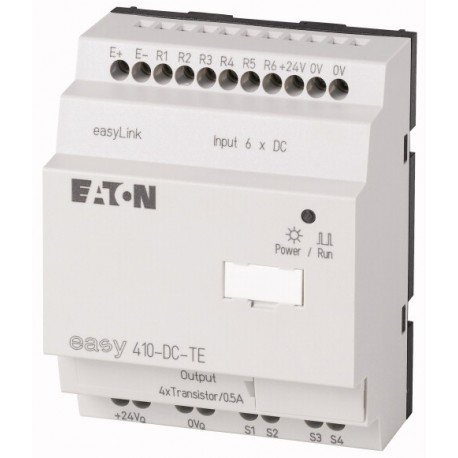

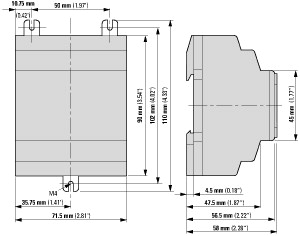

Encombrements (L x H x P)
71.5 x 90 x 58 (4 PE) mm
Température d'emploi environnante
-25 à + 55
froid selon IEC 60068-2-1
chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage [ϑ]
-40 - +70 °C
Humidité relative
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
II/2
Décharges électrostatiques (ESD)Norme appliquée
IEC EN 61000-4-2, niveau 3
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (ESD)Décharge au contact
6 kV
Transitoires rapides en salves
selon IEC/EN 61000-4-4
Câbles d'alimentation : 2
Câbles de signaux : 2 kV
Ondes de choc (Surge)
2 kV (câbles d'alimentation symétriques, EASY...AC)
0,5 kV (câbles d'alimentation symétriques, EASY...DC)
selon IEC/EN 61000-4-5
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
EN 50178
Tension assignée d'emploi [Ue]
24 DC (-15/+20%) V
Tension assignée d'emploi [Ue]
24 DC (15/+20%) V
Plage admissible [Ue]
20.4 - 28.8 V DC
Ondulation résiduelle
≦ 5 %
Courant d'entrée
140 mA sous Ue
Chutes de tension
≤ 10
(IEC/EN 61131-2) ms
Puissance dissipée [P]
3,5 W
Entrées tout-ou-rien 24 V DC
Visualisation d'état
LCD-Display
Séparation galvanique
avec les sorties : oui
Tension assignée d'emploi [Ue]
24 V CC
Tension d'entrée
< 5 (R1 - R6) avec signal à „0“
> 15 (R1 - R6) avec signal à „1“ V CC
Courant d'entrée à l'état « 1 »Courant d’entrée avec signal à 1
3.3 (R1 à R6 (R12)) mA
Temporisation
20 (de « 0 » à « 1 », anti-rebondissement activé)
en moyenne 0.25 (R1 - R 6) (de « 0 » à « 1 », anti-rebondissement désactivé)
20 (de « 1 » à « 0 », anti-rebondissement activé) ms
Longueur de câble
100 (non blindé) M
Tension assignée d'emploi [Ue]
24 V DC
Plage admissible [Ue]
20.4 - 28.8 V DC
Ondulation résiduelle
≦ 5 %
Courant d’alimentation
moy./max. 9/16 avec signal à 0
12/22 avec signal à 1 mA
Protection contre l'inversion de polarité
Oui (Attention ! En cas d'inversion de polarité au niveau de la tension d’alimentation, toute application de tension (0V ou GND) aux sorties entraîne un court-circuit.)
Séparation galvanique
avec carte mémoire : oui
Courant assigné d'emploi à l'état « 1 » en CC par voie [Ie]
max. 0,5 A
Charge de lampe sans Rv par canal
5 W
Courant résiduel à l'état « 0 », par canal
< 0.1 mA
Tension de sortie max.
2.5 (à l'état 0 avec charge externe < 10 MΩ)
U = Ue- 1 V (avec signal à 1 si Ie= 0.5 A) V
Protection contre les courts-circuits
Oui, thermique (évaluation effectuée via les entrées de diagnostic R16)
Courant de déclenchement sur court-circuit pour Ra≦ 10 mΩ
0.7 ≦ Ie≦ 2 par sortie A
Courant de court-circuit total
8 A
Courant de court-circuit de crête
16 A
Fréquence de commutation max. en cas de charge ohmique constante
40000 Man./h
Mise en parallèle des sortiesen cas de charge ohmique, de charge inductive avec circuit de protection externe, de combination au sein d'un groupe
Groupe 1 : Q1 à Q4
Mise en parallèle des sortiesNombre de sorties [max.]
4
Mise en parallèle des sortiesCourant global max.
2 (Attention ! Les sorties doivent être commandées simultanément et durant un laps de temps identique. ) A
Affichage d'état des sorties
Afficheur à cristaux liquides (si existant)
Tension d'alimentation UAux
Protection contre l'inversion de polarité
Oui (Attention ! En cas d'inversion de polarité au niveau de la tension d’alimentation, toute application de tension (0V ou GND) aux sorties entraîne un court-circuit.)
