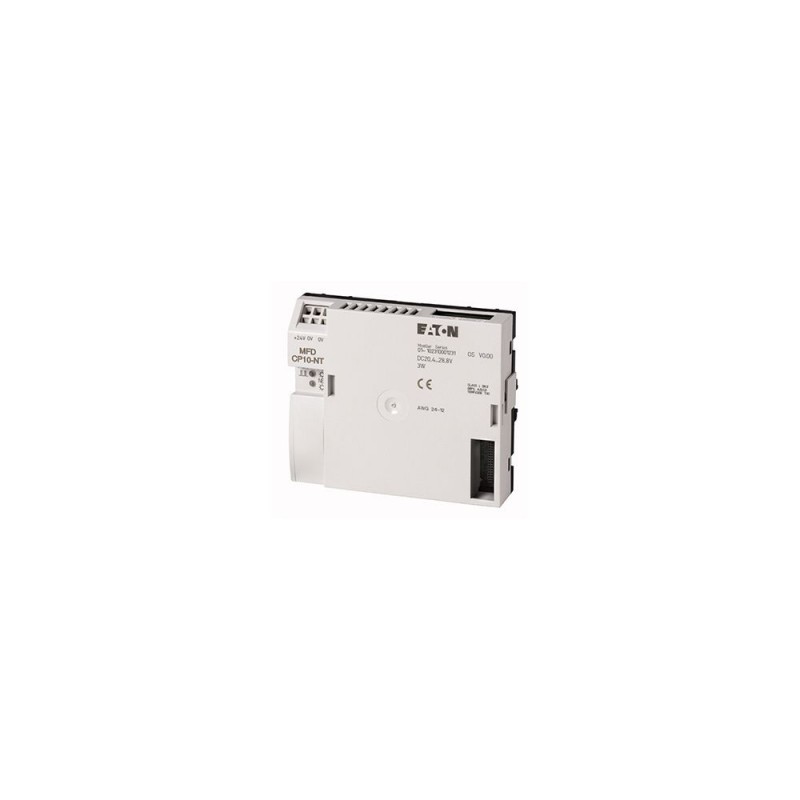

MFD-CP10-NT 133800 0004560808 EATON ELECTRIC Relé programable Gráfico MFD-Titan 24 V DC Con EasyNet Doble me.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MFD-CP10-NT 133800 0004560808 EATON ELECTRIC Relé programable Gráfico MFD-Titan 24 V DC Con EasyNet Doble me..

MFD-CP10-NT

133800

0004560808

EATON-MOELLER

Relé programable Gráfico MFD-Titan; 24 V DC; Con EasyNet; Doble memoria que MFD-CP8

Unidad central de procesamiento/fuente de alimentación, 24 V CC, ampliable, con easyNet, doble memoria como MFD-CP 8

Fuente de alimentación, Subgama: Módulos de CPU, Grado de protección: IP20

Más detalles


Controladores industriales (PLC) > Panel gráfico

Relés programables EASY y pantallas MFD

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Unidad Central de procesamiento/unidad de fuente de alimentación, 24 V DC, ampliable, con easyNet, el doble de memoria, como MFD-CP 8
Unidad de fuente de alimentación, Subrango: módulos de CPU, Grado de Protección: IP20

Programa de entrega

Gama de productos
Multi-función de pantalla MFD-Titan
La función básica de
Unidad de fuente de alimentación/módulos de CPU
Subrango
Módulos de CPU
Tensión de alimentación
24 V DC
easyNet/easyLink
mit easyNet

Descripción
puede ser combinado con la pantalla/de funcionamiento de la unidad MFD-80-.. y el módulo de e/S
Expandible: Digital/entradas/salidas analógicas y COMO-Interfaz PROFIBUS-DP, CANopen®, DeviceNet sistemas de bus
Bussystem easyNet opcional a bordo
Programa y la memoria de la pantalla
La entrega con el programa de usuario posible con MFD-producto de la COMBINACIÓN (Artículo no. 201801)
Descripción
Doble programa y la memoria de la pantalla, como MFD-CP8..., con easyNet
Tipo de conexión
La primavera-jaula de terminales
Grado de Protección
IP20

Datos técnicos

General
Normas
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27

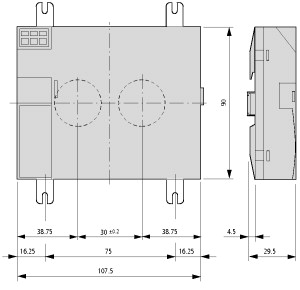

Dimensiones (W x H x D)
107.5 x 90 x 30 mm
Peso
0.145 kg
Montaje
Montado en el eje de fijación de la pantalla o en la parte superior del sombrero de ferrocarril según IEC/EN 60715, 35 mm de profundidad (sin pantalla)
Terminal de capacidades
Sólido
0.2⁄4 (AWG 24 - 12) mmDos
Flexible con el casquillo
0.2⁄2.5 (AWG 24 - 12) mmDos
Destornillador estándar
3,5 x 0,6 mm
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento
- 40 - 70 °C
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 60068-2-6)Amplitud constante 0,15 mm
De 10 a 57 Hz
Vibraciones (IEC/EN 60068-2-6)La aceleración constante de 2 g
De 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
1 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de aire
8 kV
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
10 V/m
Supresión de interferencia de Radio
EN 55011 Clase B, EN 55022 Clase B
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Cable de alimentación de la
2 kV
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Las líneas de señal de
2 kV
La potencia de los pulsos (surge) (IEC/EN 61000-4-5)
2 (los cables de la fuente simétrica, MFD-AC-CP8..) kV
la potencia de los pulsos (surge) (IEC/EN 61000-4-5, nivel 2)
2 (los cables de la fuente simétrica, MFD-AC-CP8..) kV
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
EN 50178
Respaldo del reloj en tiempo real
Respaldo del reloj en tiempo real

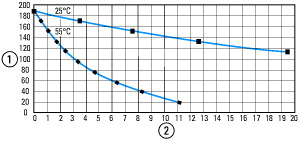

252U067
① Copia de seguridad de tiempo (horas) con completamente cargada condensador de doble capa
② Vida útil (años)
La precisión del reloj en tiempo real
Normalmente ±5 s/día (±0,5 h⁄año) s/día
Precisión de repetición de los relés de temporización
La precisión de los relés de temporización (de valores)
± 0.02 %
ResoluciónLa Gama "S"
5 ms
ResoluciónRango De "M:S"
1 s
ResoluciónRango "H:M"
1 min
Retentiva de la memoria
Los ciclos de escritura de la memoria retentiva
DiezDiez(lectura/escritura de ciclos)
Fuente de alimentación
Tensión nominal [Ue]
24 VCC (-15⁄+20 %) V
Margen admisible
EL 20,4 - 28,8 V DC
Ondulación Residual
≦ 5 %
La corriente de entradaa las 24 V DC
Normalmente 200 mA
De huecos de tensión
10 ms
La pérdida de potenciaLa disipación de calor en 24 V DC
3.4 W
Red de easyNet
Las estaciones de
max. 8 Número de
Velocidad de transferencia de datos/distancia
1000 kBit/s, 6 m
500 Kbit/s, 25 m
250 Kbit/s, 40 m
125 kBit/s, 125 m
50 Kbit/s, 300 m
20 Kbit/s, 700 m
10 Kbit/s, 1000 m
Distancia
5 m
Potencial de aislamientoDe la fuente de alimentación
sí
Potencial de aislamientoA partir de las entradas
sí
Potencial de aislamientoA partir de las salidas
sí
Potencial de aislamientopara interface de PC, tarjeta de memoria, easyNet, easyLink
sí
La terminación de Bus (primera y última estación)
sí
Técnica de conexión
RJ45, 8-polos

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
3.4 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / panel Gráfico (EC001412)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Pantalla y el componente de control / Panel (HMI) / panel Gráfico (HMI) ([email protected] [AFX016003])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
El 20,4 - 28,8 V
Voltaje tipo de tensión de alimentación
DC
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Cuatro
Con SW interfaces
Sí
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
Sí
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Tipo de pantalla
Otros
Con pantalla a color
No
Número de colores de la pantalla
Cero
Número de gris-escalas/azul-escalas de visualización
Cero
Diagonal de la pantalla
0 pulgadas
Número de píxeles horizontales
Cero
Número de píxeles verticales
Cero
Útil del proyecto de memoria/memoria de usuario
64 kByte
Con teclado numérico
No
Con alfa numérico del teclado
No
Número de teclas de función, programables
Nueve
Número de botones con LED
Cero
Número de botones del sistema
Cero
La tecnología táctil
Ninguno
Con mensaje de indicación
Sí
Con el sistema de mensajes (incl. búfer y confirmación)
No
Proceso de representación de valor (de salida) posible
Sí
Proceso valor predeterminado (de entrada) posible
Sí
Con recetas
No
Número de niveles de contraseña
Uno
Con la salida de la impresora
No
Número de idiomas online
Doscientos cinquenta y seis
Componentes de software adicionales, cargable
Sí
Grado de protección (IP), frente
IP20
Grado de protección (NEMA), frente
Uno
Temperatura de la operación
25 - 55 °C
Montaje en riel posible
Sí
Montaje en pared/montaje directo
No
Adecuado para las funciones de seguridad
No
La anchura de la parte delantera
0 mm
La altura de la frente
0 mm
Construido en profundidad
25 mm

Aprobaciones

Normas De Producto
IEC/EN ver Datos Técnicos; UL 508; CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcado CE
UL File No.
E135462
UL Categoría de Control No.
NRAQ
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2252-01 + 2258-02
América Del Norte Certificación
Petición presentada por UL y CSA
Grado de Protección
IEC: IP20, UL/CSA Tipo: -

Dimensiones

252X016

ETIM for 133800 Controladores lógicos programables PLC (EC001412)
Característica Valor
Tensión de alimentación 50 Hz CA (EF007532) 0 V
Tensión de alimentación 60 Hz CA (EF007533) 0 V
Tensión de alimentación CC (EF007534) 20.4 V
Tipo de tensión de alimentación (EF002991) CC
Número de interfaces HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 0
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW sin cables (EF006933) 0
Número de interfaces HW Otras (EF003027) 4
Con interfaces SW (EF003121) Sí
Soporta el protocolo EtherCAT (EF017564) No
Soporta el protocolo TCP/IP (EF003050) No
Soporta el protocolo PROFIBUS (EF003052) No
Soporta el protocolo CAN (EF003053) No
Soporta el protocolo INTERBUS (EF003054) No
Soporta el protocolo ASI (EF003051) No
Soporta protocolo KNX (EF003055) No
Soporta el protocolo Modbus (EF003057) No
Soporta el protocolo de autopista de datos (EF003058) No
Soporta el protocolo DeviceNet (EF003059) No
Soporta el protocolo SUCONET (EF003060) No
Soporta el protocolo LON (EF003017) No
Soporta el protocolo PROFINET IO (EF007525) No
Soporta el protocolo PROFINET CBA (EF007524) No
Soporta el protocolo SERCOS (EF006657) No
Soporta el protocolo Foundation Fieldbus (EF007522) No
Soporta el protocolo Ethernet/IP (EF007521) No
Soporta el protocolo AS-Interface Safety at Work (EF007519) No
Soporta el protocolo DeviceNet Safety (EF007520) No
Soporta el protocolo de seguridad INTERBUS (EF006662) No
Soporta el protocolo PROFIsafe (EF007526) No
Soporta el protocolo SafetyBUS p (EF007527) No
Soporta el protocolo para otros sistemas bus (EF003062) Sí
Estándar inalámbrico Bluetooth (EF007178) No
Estándar de radio WLAN 802.11 (EF007179) No
Estándar de radio GPRS (EF008523) No
Estándar de radio GSM (EF008524) No
Estándar de radio UMTS (EF008525) No
Maestro de enlace E/S (EF007298) No
Con pantalla a color (EF003097) No
Número de colores de la pantalla (EF003098) 0
Número de niveles de la escala de grises/azul de la pantalla (EF008515) 0
Tamaño de la pantalla (EF002032) 0 inch
Número de píxeles, horizontal (EF003099) 0
Número de píxeles, vertical (EF003100) 0
Memoria de proyecto/memoria de usuario utilizable (EF003108) 64 kByte
Con teclado numérico (EF003105) No
Con teclado alfanumérico (EF003106) No
Número de teclas de función, programables (EF003103) 9
Número de teclas con LED (EF009259) 0
Número de teclas "sistema" (EF009260) 0
Tecnología táctil (EF010884) Ninguno
Con indicación de mensajes (EF003109) Sí
Con sistema de mensajes (incluyendo búfer y acuse de recibo) (EF003110) No
Posibilidad de representación de valor de proceso (salida) (EF003111) Sí
Posibilidad de especificación de valor de proceso (entrada) (EF003112) Sí
Con recetas (EF003113) No
Número de niveles, protección con contraseña (EF003114) 1
Con salida de impresora (EF003115) No
Número de idiomas en línea (EF003116) 256
Componentes de software adicionales, cargables (EF003117) Sí
Grado de protección (IP), frontal (EF003118) IP20
Grado de protección NEMA, parte frontal (EF011961) 1
Certificado para áreas peligrosas UL clase I (EF017622) No
Certificado para UL clase II (EF017625) No
Certificado para áreas peligrosas UL Clase III (EF017627) No
Certificado para áreas peligrosas UL División 1 (EF017628) No
Certificado para áreas peligrosas UL División 2 (EF017629) No
Certificado para áreas peligrosas grupo A (acetileno) (EF017632) No
Certificado para áreas peligrosas grupo B (hidrógeno) (EF017633) No
Certificado para áreas peligrosas grupo C (etileno) (EF017635) No
Certificado para áreas peligrosas grupo D (propano) (EF017636) No
Certificado para áreas peligrosas grupo E (polvos metálicos) (EF017637) No
Certificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638) No
Certificado para áreas peligrosas grupo G (polvos no conductores) (EF017639) No
Temperatura de operatividad (EF002393) 25 °C
Montaje en carril posible (EF003972) Sí
Montaje en pared/directo posible (EF007020) No
Apto para funciones de seguridad (EF001597) No
Ancho del frente (EF003651) 0 mm
Altura del frente (EF003652) 0 mm
Profundidad de instalación (EF000218) 25 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
