ST-03 CARLO GAVAZZI Comprobador de Sensores NAMUR (EN 50 227) CC a 2 hilos, 3 hilos y 4 hilos

Accesorios

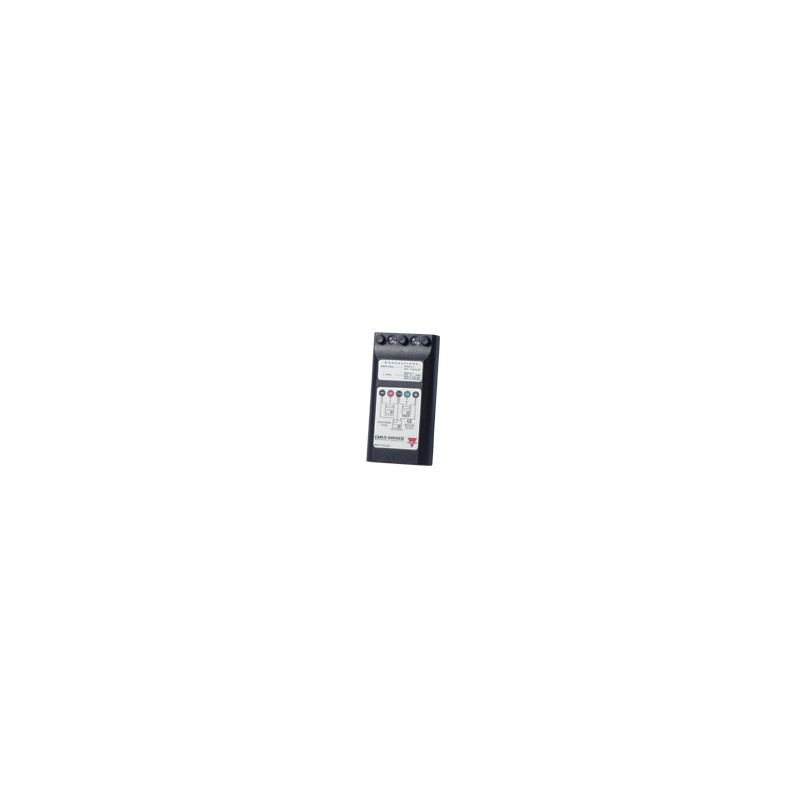

Comprobador de Sensores
Modelo ST-03
• NAMUR (EN 50 227)
• 2 hilos CC
• 3 hilos CC
• 4 hilos CC
Descripción del Producto
Código de Pedido
ST-03
La mejor forma de verificar las principales funciones de su sensor. El comprobador puede utilizarse para: sen- sores Namur (EN 50 227), CC a 2 hilos, CC de 3 hilos y CC a 4 hilos. Conecte su sensor a los terminales del comprobador de sensores. El tipo de sensor (NPN o PNP) y el estado de la salida NA (normalmente abierta) y NC (normalmente cerrada) se mostrará a través del correspondiente LED: rojo para NPN y verde para PNP. Un pitido le anunciará si la salida está activada.
La función de fallo en el comprobador puede ser: Sensor incorrecto (ej. senso- res de CA), sensor defec- tuoso. El cable no está conectado correctamente. El fusible del comprobador está fundido. La pila (bate- ría) está descargada.
Para su conexión véase el diagrama de conexiones en el comprobador de senso- res. Para cambiar las pilas (batería) (2x9V, ej. PP3) o el fusible (100mA f) suelte el tornillo situado en la parte trasera del comprobador de sensores.
Modelo
Diagrama de Conexiones
GND
LEDD rroedjo NPNN
SGN
LEDD
gvreeredne V+
PNPP
Terminales
Tipo sensor Tierra Señal V+ NAMUR - BU(2) BN(1) CC 2 hilos NA BU(4) BN(1) - CC 2 hilos NC BU(2) BN(1) -
CDCC 2-whirloe s
NNAMURR
CC 3 hilos NA BU(3) BK(4) BN(1) CC 3 hilos NC BU(3) BK(2) BN(1) CC 4 hilos NA BU(3) BK(4) BN(1) CC 4 hilos NC BU(3) WH(2) BN(1)
(.) Referido al no de pin.
GND = Tierra BN = Marrón BU = Azul
BK = Negro
WH = Blanco
SGN = Señal
Especificaciones sujetas a cambios sin previo aviso (06.08.04) 1
