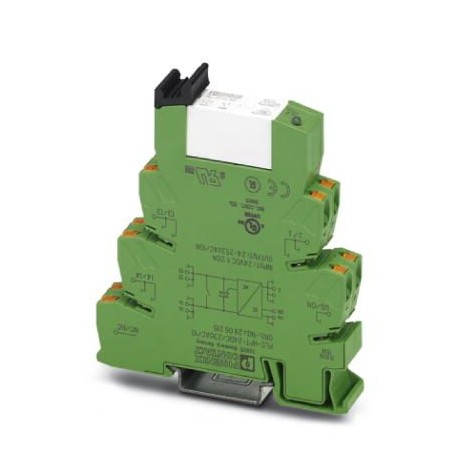

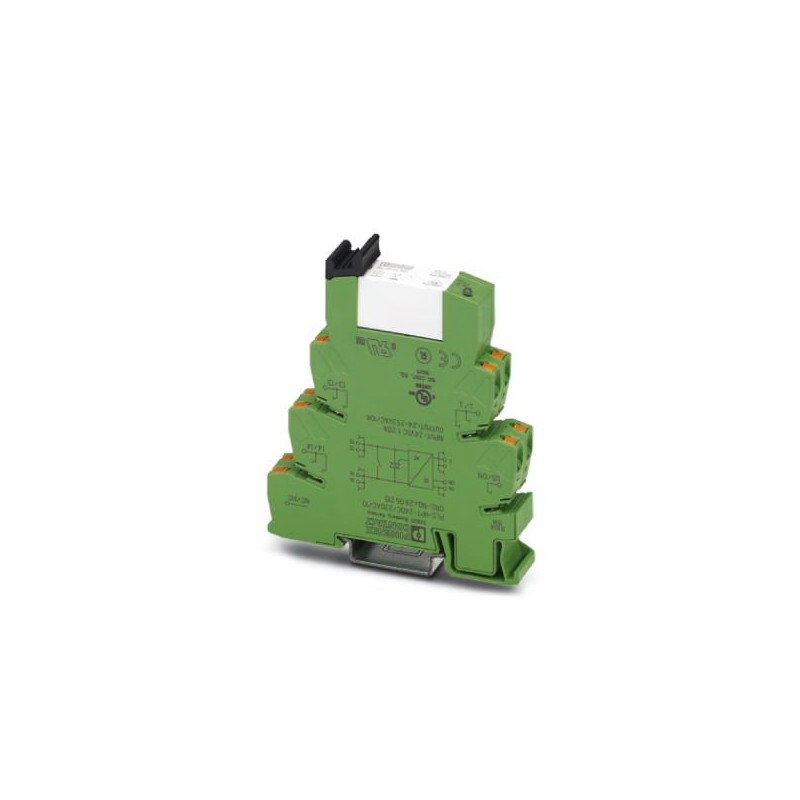

PLC-HPT-24DC/230AC/10 2905215 PHOENIX CONTACT Solid-State-Relais
PLC-HPT-24DC/230AC/10
2905215
PHOENIX_CONTACT
Solid-State-Relais
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2905215 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 409 (C-5-2017) |
| GTIN | 4046356927307 |
| Gewicht pro Stück (exklusive Verpackung) | 63,060 g |
| Gewicht pro Stück (inklusive Verpackung) | 79,700 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Schutzart | IP20 |
Eingangsdaten
| Bemessungssteuerstromkreisspeisespannung US | 24 V DC |
|---|---|
| Eingangsspannungsbereich | 19,2 V DC ... 28,8 V DC |
| Bemessungssteuerspeisestrom IS | 14 mA (Eingang low, Ausgang low) |
| 19 mA (Eingang high, Ausgang high) | |
| Bemessungsbetätigungsspannung UC | 24 V DC |
| Schaltschwelle "0"-Signal bezogen auf UC | < 0,4 |
| Schaltschwelle "1"-Signal bezogen auf UC | > 0,8 |
| Einschaltzeit typisch | 30 ms |
| Ausschaltzeit typisch | 20 ms |
| Statusanzeige | LED gelb |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Überspannungsbegrenzung | > 33 V DC |
| Übertragungsfrequenz | 1 Hz |
| Verlustleistung bei Nennbedingung | 0,16 W |
Ausgangsdaten
| Benennung | AC Hybrid-Ausgang |
|---|---|
| Ausgangsspannungsbereich | 24 V AC ... 253 V AC (50/60 Hz) |
| Grenzdauerstrom | 10 A (siehe Derating-Kurve) |
| Laststrom minimal | 100 mA |
| Leckstrom | < 1 mA |
| Stoßstrom | 250 A (tp = 20 ms, bei 25 °C) |
| Grenzlastintegral | 350 A2s (tp = 10 ms, bei 25 °C) |
| Überspannungsbegrenzung | > 275 V |
| Ausgangsschaltung | 2-Leiter, massefrei |
| Schutzbenennung | RCV-Beschaltung |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Allgemein
| Einbaulage | beliebig |
|---|---|
| Montagehinweis | siehe Derating-Kurve |
| Betriebsart | 100 % ED |
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
| Normen/Bestimmungen | DIN EN 50178 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Bestimmungen | DIN EN 50178 |
| Bemessungsisolationsspannung | 260 V AC |
| Bemessungsstoßspannung | 6 kV |
| Isolierung | sichere Trennung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2905215-PLC-HPT-24DC/230AC/10 | 120 Kbytes |
|
