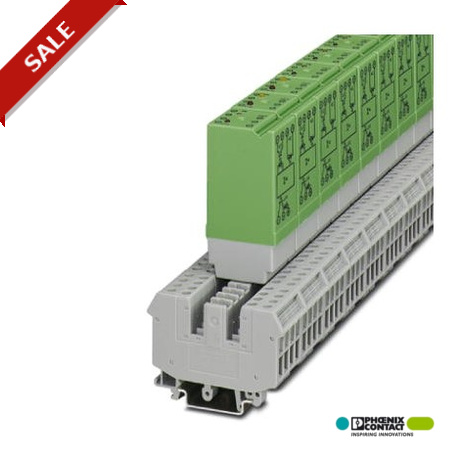

ST-OV4- 24DC/ 24DC/1-PRO 2905572 PHOENIX CONTACT Steckbares Leistungs-Schutzschalt-Solid-State-Relais, mit M.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ST-OV4- 24DC/ 24DC/1-PRO 2905572 PHOENIX CONTACT Steckbares Leistungs-Schutzschalt-Solid-State-Relais, mit M..

ST-OV4- 24DC/ 24DC/1-PRO

2905572

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

Steckbares Leistungs-Schutzschalt-Solid-State-Relais, mit Meldelogik, steckbar auf 4-polige Grundklemmenblöcke, Eingang: 24 V DC, Ausgang: kurzschlussfest, 18-36 V DC/1 A

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite27 mm
Höhe63,5 mm
Tiefe114 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)0 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)0 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN24 V DC ±50 %
Schaltschwelle "0"-Signal Spannung5 V DC
Schaltschwelle "1"-Signal Spannung8,5 V DC
Typischer Eingangsstrom bei UN6,5 mA
Einschaltzeit typisch300 µs
Ausschaltzeit typisch700 µs
StatusanzeigeLED gelb
BetriebsspannungsanzeigeLED gelb
SchutzbenennungVerpolschutz
Schutzschaltung/-BauteilVerpolschutzdiode
Übertragungsfrequenz100 Hz

Ausgangsdaten

Ausgangsspannungsbereich18 V DC ... 36 V DC
Grenzdauerstrom1 A (siehe Deratingkurve)
Laststrom minimal1 mA
Strombegrenzung bei Kurzschlussca. 25 A
Spannungsabfall bei max. Grenzdauerstrom300 mV
Ausgangsschaltung3-Leiter, massegebunden
FehleranzeigeLED rot
SchutzbenennungVerpolschutz
Freilaufdiode
Schutzschaltung/-BauteilFreilaufdiode
Ausgangsspannungsbereich5 V DC ... 36 V DC
Grenzdauerstrom50 mA
Spannungsabfall bei max. Grenzdauerstrom≤ 1,5 V
Ausgangsschaltung2-Leiter, massefrei
SchutzbenennungVerpolschutz
Schutzschaltung/-BauteilVerpolschutzdiode

Allgemein

Prüfspannung Eingang/Ausgang2,5 kV AC
Prüfspannung Ausgang/Ausgang2,5 kV AC
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Bemessungsstoßspannung / IsolierungBasisisolierung

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2905572-ST-OV4- 24DC/ 24DC/1-PROEnglish153 KbytesPHOENIX CONTACT-2905572-ST-OV4- 24DC/ 24DC/1-PRO
