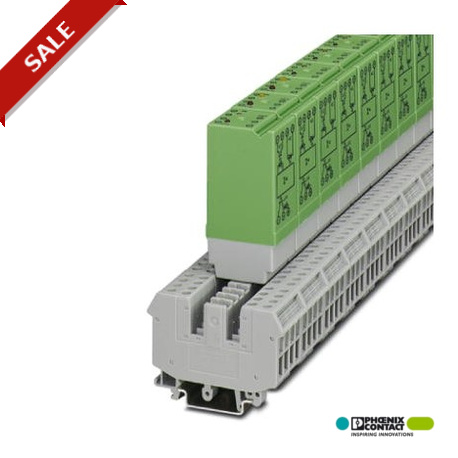

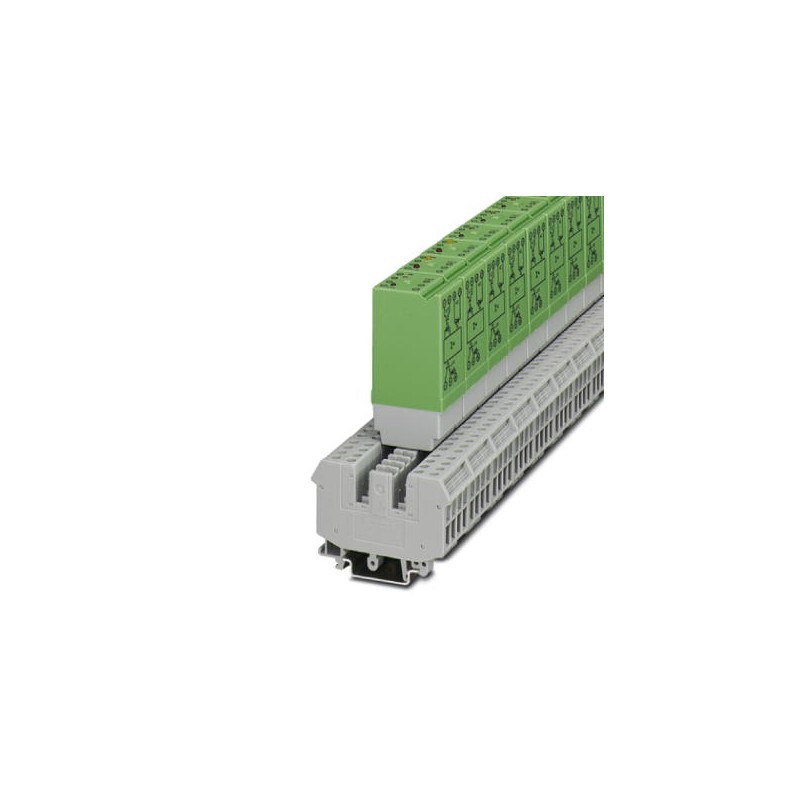

ST-OV4- 24DC/ 24DC/1-PRO 2905572 PHOENIX CONTACT Relais de puissance à semi-conducteurs enfichable pour disj..
ST-OV4- 24DC/ 24DC/1-PRO
2905572
PHOENIX_CONTACT
Relais de puissance à semi-conducteurs enfichable pour disjoncteur, avec signalisation, enfichable sur embases à 4 pôles, entrée : 24 V DC, sortie : protection contre les courts-circuits, 18-36 V DC/1 A
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Largeur | 27 mm |
|---|---|
| Hauteur | 63,5 mm |
| Profondeur | 114 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | 0 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | 0 °C ... 70 °C |
Données d'entrée
| Tension nominale d'entrée UN | 24 V DC ±50 % |
|---|---|
| Seuil de commutation tension signal « 0 » | 5 V DC |
| Seuil de commutation tension signal « 1 » | 8,5 V DC |
| Courant d'entrée typique pour UN | 6,5 mA |
| Temps d'enclenchement typique | 300 µs |
| Temps de coupure typique | 700 µs |
| Affichage d'état | LED jaune |
| Témoin de présence de la tension de service | LED jaune |
| Dénomination de la protection | Protection contre inversions de polarité |
| Circuit/composant de protection | Diode contre inversions de polarité |
| Fréquence de transmission | 100 Hz |
Données de sortie
| Plage de tension de sortie | 18 V DC ... 36 V DC |
|---|---|
| Intensité permanente limite | 1 A (voir courbe de derating) |
| Courant de charge minimal | 1 mA |
| Limit. intensité en cas de court-circuit | env. 25 A |
| Chute de tension pour l'intensité permanente limite maximale | 300 mV |
| Circuit de sortie | 3 conducteurs - à la masse |
| Affichage des défauts | LED rouge |
| Dénomination de la protection | Protection contre inversions de polarité |
| diode de roue libre | |
| Circuit/composant de protection | Diode roue libre |
| Plage de tension de sortie | 5 V DC ... 36 V DC |
| Intensité permanente limite | 50 mA |
| Chute de tension pour l'intensité permanente limite maximale | ≤ 1,5 V |
| Circuit de sortie | 2 conducteurs indép. masse |
| Dénomination de la protection | Protection contre inversions de polarité |
| Circuit/composant de protection | Diode contre inversions de polarité |
Généralités
| Tension d'essai entrée/sortie | 2,5 kV AC |
|---|---|
| Tension d'essai sortie/sortie | 2,5 kV AC |
| Emplacement pour le montage | Indifférent |
| Conseils pour le montage | Juxtaposables |
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| CEI 62103 | |
| Tension de choc assignée / isolation | Isolation de base |
