> EATON - MOELLER>Leistungsschalter NZM Zubehör >NZM-XPC-KIT 265631 0004359056 ELECTRIC 265631 NZM-XPC-KIT
Vorheriges Produkt Nächstes Produkt

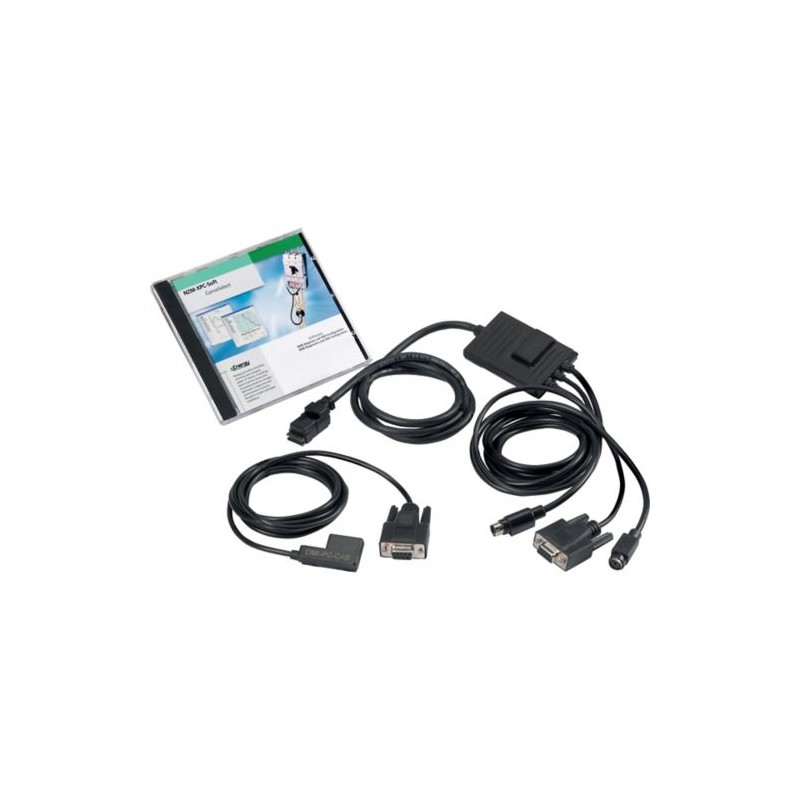

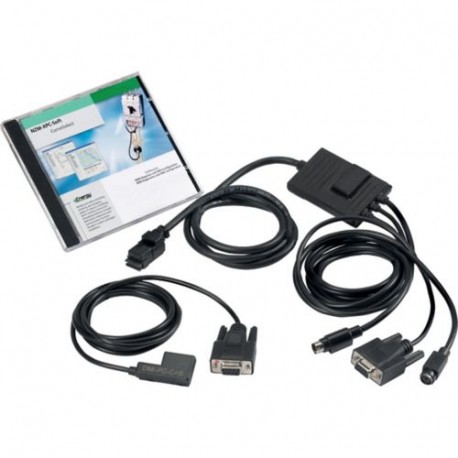

NZM-XPC-KIT 265631 0004359056 EATON ELECTRIC 265631 NZM-XPC-KIT Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM-XPC-KIT 265631 0004359056 EATON ELECTRIC 265631 NZM-XPC-KIT

NZM-XPC-KIT

265631

0004359056

EATON-MOELLER

Software-Kit, für NZM und DMI

Mehr Infos


Leistungsschalter NZM Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Software-Kit, für NZM und DMI
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: PC-Software zum direkten Anschluss an alle neuen Leistungsschalter NZM mit elektronischem Auslöser (IEC und UL/CSA-Geräte) oder an das DMI-Modul, inklusive Anschlusskabel zum NZM. Schutzparameter Online-Anzeige und Kennliniendarstellung, Exportmöglichkeit zu Kennlinienprogramm Moeller CurveSelect. Warn- und Auslösemeldungen: Auslesen des Diagnosespeichers auch im spannungslosen Zustand. Lastströme, Anzeige und Trenddarstellung. Aufzeichnung und Exportmöglichkeit zu Excel für Lastströme und Diagnosemeldungen. Konfiguration des DMI Motorstarter, Fernantrieb, Belegung der DMI-Ein- und Ausgänge, Displayanzeigen. Nur in Kombination mit Leistungsschaltern mit elektronischen Auslösern einsetzbar. Verbindungsleitung zum DMI separat bestellen: EASY-USB-CAB. Verwendbar für: NZM2(-4), NZM3(-4), NZM4(-4)
[

Lieferprogramm

Zubehör
Diagnose, Kommunikation
Beschreibung
Diagnose- und Konfigurationssoftware für NZM und DMI (vor Ort)
PC-Software zum direkten Anschluss an alle Leistungsschalter NZM mit elektronischem Auslöser (IEC und UL/CSA-Geräte), inklusive Anschlusskabel zum NZM.
• Schutzparameter: Online-Anzeige und Kennliniendarstellung, Exportmöglichkeit zu Kennlinienprogramm „Moeller CurveSelect“.
• Warn- und Auslösemeldungen: Auslesen des Diagnosespeichers auch im spannungslosen Zustand.
• Lastströme: Anzeige und Trenddarstellung.
• Aufzeichnung und Exportmöglichkeit zu Excel für Lastströme und Diagnosemeldungen.
• Konfiguration des DMI: Motorstarter, Fernantrieb, Belegung der DMI-Ein- und Ausgänge, Displayanzeigen.
verwendbar für
NZM2(-4)
NZM3(-4)
NZM4(-4)
Hinweise

Download des Handbuchs AWB1230-1459 und einer Demo-Software unter www.moeller.net.

Verbindungsleitung zum DMI separat bestellen: EASY-USB-CAB.

Hinweise

Nur in Kombination mit Leistungsschaltern mitelektronischenAuslösern einsetzbar.

,

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
,

Technische Daten nach ETIM 7.0

Industriesteuerungen SPS (EG000024) / Feldbus, Dez. Peripherie - Kommunikations-Modul (EC001604)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Feldbus, Dezentrale Peripherie / Feldbus, Dez. Peripherie - Kommunikations-Modul ([email protected] [BAA073013])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
0 - 0 V
Spannungsart der Versorgungsspannung
DC
Spannungsart der Versorgungsspannung
DC
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Systemkomponente
ja
Schutzart (IP)
IP20
Mit Potenzialtrennung
ja
Feldbusanschluss über seperaten Buskoppler möglich
nein
Tragschienenmontage möglich
nein
Wand-/Direktmontage möglich
nein
Fronteinbau möglich
ja
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Kategorie nach EN 954-1
-
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
sonstige
Breite
10 mm
Höhe
5 mm
Tiefe
10 mm
]

Datasheet - PDF

▲
Titel: Größe: Typ:
NZM-XPC-KIT 0004359056 265631 265631_DE.pdf 194 Kbytes NZM-XPC-KIT 0004359056 265631 265631_DE.pdf
