> EATON - MOELLER>Accessoires NZM >NZM-XPC-KIT 265631 0004359056 ELECTRIC Logiciel de programmation, pour NZM et DMI
Produit précédent Produit suivant

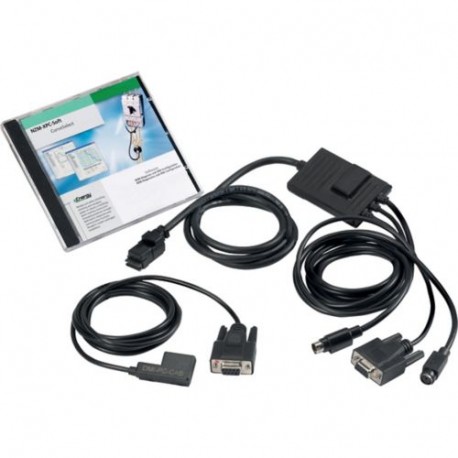

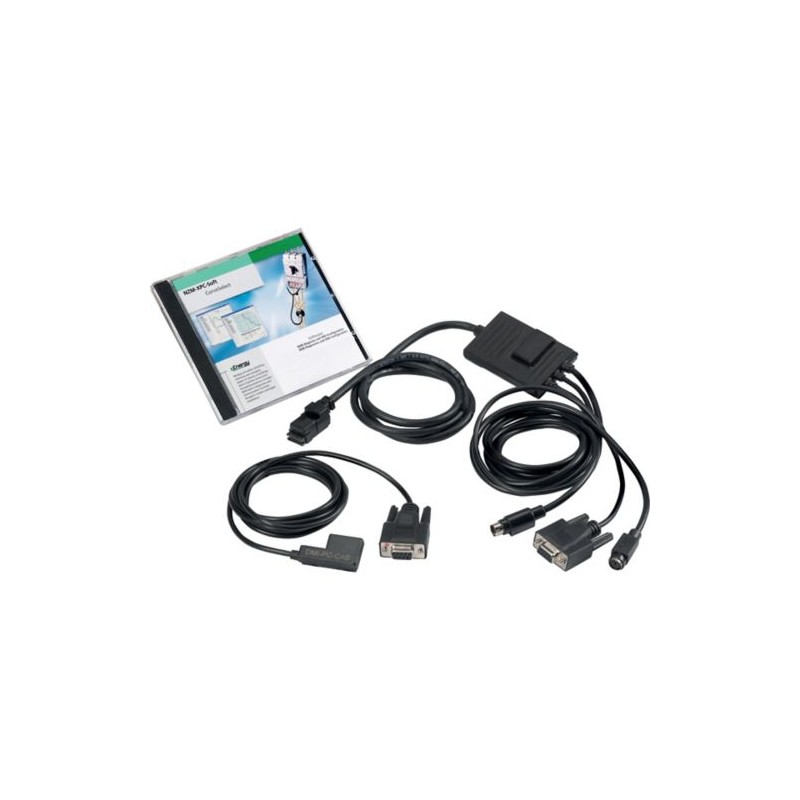

NZM-XPC-KIT 265631 0004359056 EATON ELECTRIC Logiciel de programmation, pour NZM et DMI Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM-XPC-KIT 265631 0004359056 EATON ELECTRIC Logiciel de programmation, pour NZM et DMI

NZM-XPC-KIT

265631

0004359056

EATON-MOELLER

Logiciel de programmation, pour NZM et DMI

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple. Remarque : Logiciel PC pour le raccordement direct à tous les nouveaux disjoncteurs NZM avec déclencheurs électroniques (appareils CEI et UL/CSA) ou sur le module DMI, y compris le câble de raccordement pour NZM. Affichage en ligne des paramètres de protection et des représentations des courbes caractéristiques, possibilité d’exportation vers le programme Moeller CurveSelect characteristic-curves. Messages d’avertissement et de relâchement : Lecture de la mémoire de diagnostic également à l’état libre de tension . courants de charge, affichage et indication de tendance. Options d’enregistrement et d’exportation vers Excel pour les courants de charge et les messages de diagnostic. Configuration du démarreur DMI, configuration à distance des entrées et sorties DMI, affichage des indicateurs. Uniquement pour une utilisation en combinaison avec des disjoncteurs à déclencheurs électroniques. Commandez séparément le câble de raccordement à DMI : EASY-USB-CAB. Utilisable pour NZM2(-4), NZM3(-4), NZM4(-4)

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module de communication

Accessoires NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM electronic accessory
Catalog Number
265631
Model Code
NZM-XPC-KIT
EAN
4015082656317
Product Length/Depth
165 mm
Product Height
70 mm
Product Width
140 mm
Product Weight
0.475 kg
Compliances
RoHS conform

Spécifications du produit

Used with
NZM4(-4)
NZM3(-4)
Diagnostics, communication
NZM2(-4)
Special features
Diagnostics and configuration software for NZM and DMI (local)PC software for direct connection to all NZM circuit-breakers with electronic releases (IEC and UL/CSA devices), including the connection cable required in order to connect to an NZM device.• Protection parameter: Online display and curve display, export option to curve characteristics program “Moeller CurveSelect”.• Warning and release messages: Reading of diagnostic memory also in volt-free state.• Load currents: Display and trend indication.• Recording and export options to Excel for load currents and diagnostic messages.• Configuration of the DMI: Motor starter, remote operator, assignment of the DMI inputs and outputs and displays.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Potential separation
Explosion safety category for dust
Other
Explosion safety category for gas
None
Mounting method
Front build in possible
Voltage type
DC
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Degree of protection
IP20
System accessory
No
Supply voltage at AC, 50 Hz - max
0 V
Supply voltage at AC, 50 Hz - min
0 V
Supply voltage at AC, 60 Hz - max
0 V
Supply voltage at AC, 60 Hz - min
0 V
Supply voltage at DC - max
0 V
Supply voltage at DC - min
0 V

ETIM for 265631 Commande industrielle API (EC001604)
Caractéristique Valeur
Tension d'alimentation CA 50 Hz (EF007532) 0 V
Tension d'alimentation CA 60 Hz (EF007533) 0 V
Tension d'alimentation CC (EF007534) 0 V
Type de tension d'alimentation (EF002991) CC
supporte le protocole pour EtherCAT (EF017564) Non
Protocole pris en charge pour TCP/IP (EF003050) Non
Protocole pris en charge pour PROFIBUS (EF003052) Non
Protocole pris en charge pour CAN (EF003053) Non
Protocole pris en charge pour INTERBUS (EF003054) Non
Protocole pris en charge pour ASI (EF003051) Non
Protocole pris en charge pour KNX (EF003055) Non
Protocole pris en charge pour Modbus (EF003057) Non
Protocole pris en charge pour Data-Highway (EF003058) Non
Protocole pris en charge pour DeviceNet (EF003059) Non
Protocole pris en charge pour SUCONET (EF003060) Non
Protocole pris en charge pour LON (EF003017) Non
Protocole pris en charge pour SERCOS (EF006657) Non
Protocole pris en charge pour PROFINET IO (EF007525) Non
Protocole pris en charge pour PROFINET CBA (EF007524) Non
Protocole pris en charge pour Foundation Fieldbus (EF007522) Non
Protocole pris en charge pour EtherNet/IP (EF007521) Non
Protocole pris en charge pour AS-Interface Safety at Work (EF007519) Non
Protocole pris en charge pour DeviceNet Safety (EF007520) Non
Protocole pris en charge pour INTERBUS-Safety (EF006662) Non
Protocole pris en charge pour PROFIsafe (EF007526) Non
Protocole pris en charge pour SafetyBUS p (EF007527) Non
Protocole pris en charge pour autres systèmes de bus (EF003062) Non
Standard radio Bluetooth (EF007178) Non
Standard radio WLAN 802.11 (EF007179) Non
Standard radio GPRS (EF008523) Non
Standard radio eGPRS (EF009703) Non
Standard radio GSM (EF008524) Non
Standard radio LTE (EF009709) Non
Standard radio UMTS (EF008525) Non
Maître IO-Link (EF007298) Non
Composants système (EF004118) Non
Classe de protection (IP) (EF005474) IP20
Avec séparation de potentiel (EF003272) Oui
Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) Non
Montage possible sur barres profilées (EF003972) Non
Montage mural/direct possible (EF007020) Non
Encastrement frontal possible (EF007016) Oui
Montage sur rack possible (EF007018) Non
Adapté aux fonctions de sécurité (EF001597) Non
SIL conformément à IEC 61508 (EF009889) Sans
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Autre
certifié pour zone à risque UL classe I (EF017622) Non
certifié pour zone à risque UL classe II (EF017625) Non
certifié pour zone à risque UL classe III (EF017627) Non
certifié pour zone à risque UL division 1 (EF017628) Non
certifié pour zone à risque UL division 2 (EF017629) Non
certifié pour zone à risque UL groupe A (acétylène) (EF017632) Non
certifié pour zone à risque UL groupe B (hydrogène) (EF017633) Non
certifié pour zone à risque UL groupe C (éthylène) (EF017635) Non
certifié pour zone à risque UL groupe D (propane) (EF017636) Non
certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) Non
certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) Non
certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) Non
Largeur (EF000008) 140 mm
Hauteur (EF000040) 70 mm
Profondeur (EF000049) 165 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM-XPC-KIT 0004359056 265631 ES_260217.pdf 2 Mbytes NZM-XPC-KIT 0004359056 265631 ES_260217.pdf
