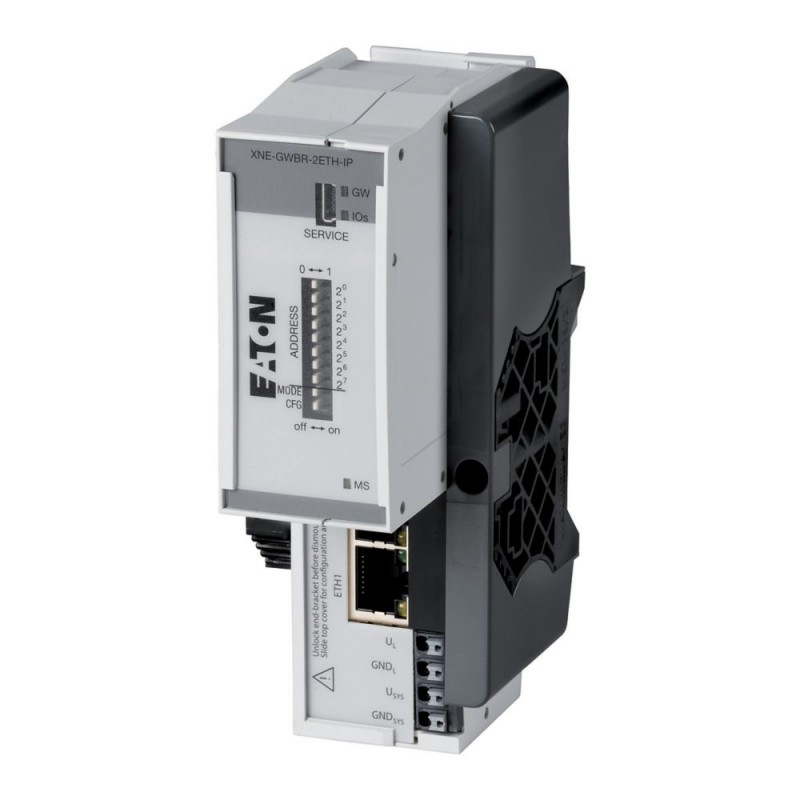

XNE-GWBR-2ETH-IP 140047 EATON MOELLER ECO-Gateway XI/ON zum Bussystem EtherNet/IP mit integrierter Versorgun..

XNE-GWBR-2ETH-IP

140047

EATON - MOELLER

Verfügbar

Schiff am heute

Artikel auf Anfrage, das gebe keine Rückkehr.

ECO-Gateway XI/ON zum Bussystem EtherNet/IP mit integrierter Versorgung, mit Busrefresh

Mehr Infos


Steuerungen SPS

EC4E & XI/ON Remote I/O system - EATON - MOELLER

Gateways - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$221.23
2+$215.59
3+$212.80
4+$211.01
5+$210.30
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Funktion
  Gateways XI/ON ECO
Anschlusstechnik
  Push In-Federanschluss
Funktion
  XNE-Gateway mit integrierter Versorgung
Kurzbeschreibung
  unterstützt bis zu 74 Module (XN, XNE) in Scheibenausführung
2 x RJ45-Buchse
Adresseinstellung über Dezimal-Drehkodierschalter, BootP, DHCP oder I/Oassistant
Adressbereich: 1 - 254 (dez.)
Feldbusanbindung
  Ethernet (Protokoll Ethernet-IP)
Klemmenanschluss (Feldbus/Versorgungsspannung)
  Schraubklemmen
Serviceschnittstelle
  Mini-USB
Übertragungsrate
  10/100 MBit/s
Hinweise Bus Refreshing-Modul ist bereits integriert.
Information zum Lieferumfang Im Lieferumfang aller Gateways enthalten:

2 x Endwinkel XN-WEW-32/2-SW,

1 x Abschlussplatte XN-ABPL
Technische Daten
Allgemeines
Normen und Bestimmungen
  EN 61000-6-2
EN 61000-6-4
EN 61131-2
Potentialtrennung
  ja, über Optokoppler
Umgebungstemperatur
 °C0 - +55
Lagerung
ϑ°C-25 - +85
relative Feuchte
  5 - 95 % (indoor), Level RH-2, keine Kondensation (bei 45°C Lagerung)
Schadgas
 ppmSO2: 10 (rel. Feuchte < 75 %, keine Kondensation)
H2S: 1.0 (rel. Feuchte < 75 %, keine Kondensation)
Vibration
  gemäß IEC/EN 60068-2-6
Schockfestigkeit
 ggemäß IEC 60068-2-27
Dauerschockfestigkeit (IEC/EN 60068-2-29)
  nach IEC 60068-2-29
Kippen und Umstürzen
  nach IEC 60068-2-31, freier Fall nach IEC 60068-2-32
Schutzart
  IP20
Elektromagnetische Verträglichkeit (EMV)

ESD
 kVEN 61100-4-2
Elektromagnetische Felder
 V/mEN 61100-4-2
Burst
  EN 61100-4-4
Surge
  EN 61100-4-5
Einströmung
 VEN 61100-4-6
Störaussendung (gestrahlt, hochfrequent)
 dBEN 55016-2-3
Spannungsvariationen/Spannungseinbrüche
  EN 61131-2
Typprüfung (Type Test)
  nach EN 61131-2
Zulassungen
  CE, cULus
maximale Verlustleistung
PvW8
Weitere Technische Daten (Blätterkatalog)

Anschlussklemmen
Bemessungsdaten
  nach VDE 0611 Teil 1/8.92/

IEC/EN 60947-7-1
Anschlusstechnik in TOP-Richtung
  Push-In Federzugklemmen
Abisolierlänge
 mm8
Klemmbereich
  max. 0.14 - 1.5 mm2
Klemmbare Leiter

eindrähtig
 mm20.25 - 1.5
feindrähtig ohne Aderendhülse
 mm20.25 - 1.5
feindrähtig mit Aderendhülse
 mm20.25 - 1.5
feindrähtig mit Aderendhülse
 mm20.25 - 0.75
Lehrdorn IEC/EN 60947-1
  A1
Vernetzung
Bus
  Ethernet
Busprotokoll
  Ethernet-IP
Maximaler Stationsausbau
  74 Module (XN, XNE) in Scheibenausführung oder max. Länge der Station: 1 m
Systemversorgung
UsysV DC24 /5
zulässiger Bereich 5 V DC
U sysV DC4.7…5.3
zulässiger Bereich 24 V DC
U sysV DC18…30
Feldspannung
UL 24 V DC
zulässiger Bereich
  18 - 30 V DC
Restwelligkeit
 %< 5 (nach EN 61131-2)
Serviceschnittstelle
  Mini-USB
Anschlusstechnik Feldbus
  2 x RJ45 (Ethernet Switch)
Datenübertragungsrate
 kBit/s10000, 100000
Einstellung Datenübertragungsrate
  automatisch
Adressierung
  DIP-Schalter, BootP, DHCP oder PGM
Adressbereich
  1 - 254 dezimal
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA0
Verlustleistung pro Pol, stromabhängig
PvidW0
Verlustleistung des Betriebsmittels, stromabhängig
PvidW0
Verlustleistung statisch, stromunabhängig
PvsW8
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C0
Betriebsumgebungstemperatur max.
 °C55
Schutzart
  IP20
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
