> >>M22-ASI 231269 M22-ASIQ ELECTRIC AS-Interface-Slave, 2 Eingänge, 1 Ausgang, Schraubanschluss
Vorheriges Produkt Nächstes Produkt

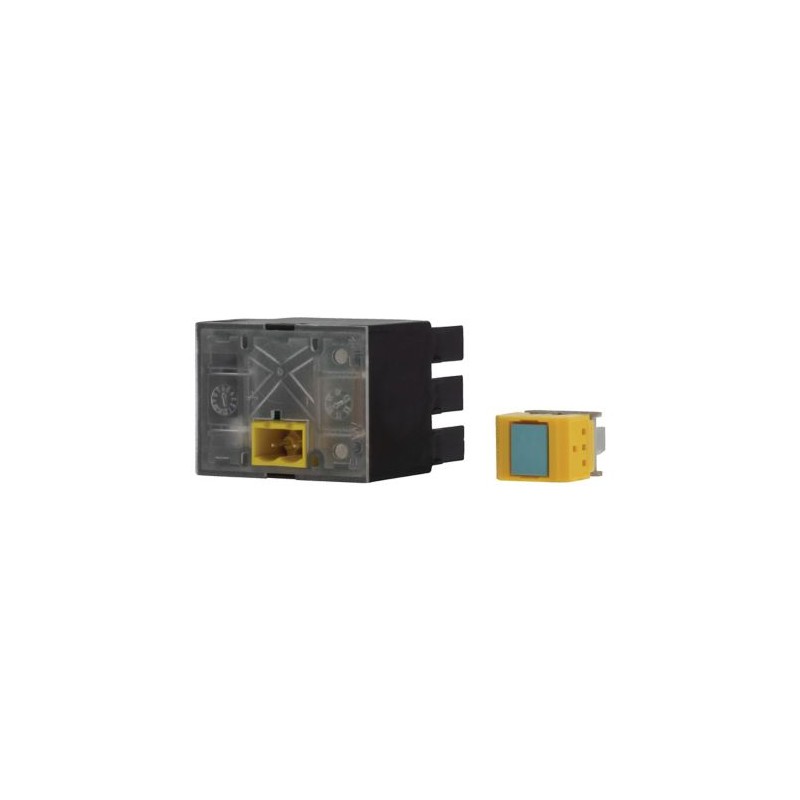

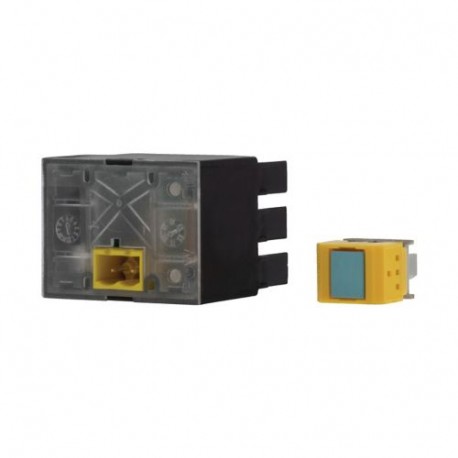

M22-ASI 231269 M22-ASIQ EATON ELECTRIC AS-Interface-Slave, 2 Eingänge, 1 Ausgang, Schraubanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-ASI 231269 M22-ASIQ EATON ELECTRIC AS-Interface-Slave, 2 Eingänge, 1 Ausgang, Schraubanschluss

M22-ASI

231269

M22-ASIQ

EATON-MOELLER

AS-Interface-Slave, 2 Eingänge, 1 Ausgang, Schraubanschluss

Mehr Infos


Niederspannungsschaltgeräte > Adapter für Befehlsgeräte

Hilfskontroll- und Signalelemente

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $74.39
Stückpreis: $74.39

Menge Preis
1+$74.39
2+$63.00
3+$58.29
4+$57.04
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


AS-Interface-Slave, 2 Eingänge, 1 Ausgang, Schraubanschluss
ASI-Slave 2 Eingänge, 1 Ausgang

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
AS-Interface
Grundfunktion Zubehör
AS-Interface-Anschaltung
Befestigung
Frontbefestigung RMQ-Titan
AS-Interface-Slave
Adapterelement für RMQ-Titan
AS-Interface-Informationen: 2 Eingangsbits, 1 Ausgangsbit
Modulgehäuse zum Aufschnappen auf die Kontakt- und LED-Elemente:
- Eingänge für 2 Kontaktelemente: M22-K01 (Öffner), M22-K10 (Schließer)
- Ausgang für 1 LED-Element: M22-LED-…
inklusive AS-Interface-Anschlussstecker als Schneidklemme
Frontring
Frontring Titan
Anbindung an SmartWire-DT
nein

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, DIN EN 50 295
Funkentstörung
EN 55011, EN 55022
Schutzart
IP20
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-25 - +55 °C
Schockfestigkeit
> 30
Schockdauer 11 ms g
Befestigung
Frontbefestigung RMQ-Titan
Einbaulage
Nach Bedarf
Spannungsversorgung
Bemessungsspannung nach AS-Interface-Spezifikationen
26.5 - 31.6 V DC
Anschluss der AS-Interface-Leitung
gelbe Steckklemme in Schneid-Klemmtechnik
Stromversorgung
komplett aus AS-Interface-Leitung
Adressierung
über Anschluss der AS-Interface-Leitung
max. Gesamtstrom
≦ 40 mA
AS-Interface-Schnittstelle
verpolungssicher
Bemessungsstrom im Leerlauf (kein I, Q gesetzt)
typ. 30 mA
LED-Statusanzeigen
POWER AS-Interface-Leitung: grüne LED auf der Elementrückseite
ERROR AS-Interface, Ausfall AS-Interface-Master: rote LED auf der Elementrückseite
Eingänge
Eingänge, kurzschlussfest
2 (typ. 22 V/5 mA) Anzahl
Länge der Anschlussleitungen
≦ 200 cm
Ausgänge
Ausgänge, kurzschlussfest
1 (typ. 19 V/8 mA) Anzahl
Spannungsbereich
24 V DC (+10/-15%) V DC
Länge der Anschlussleitungen
≦ 200 cm
Profil
S-3.A.E
Spezifikation
2.1
Adressen
62 Anzahl

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
1.3 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Adapter für Befehlsgeräte (EC001020)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Adapter für Befehlsgeräte (ecl@ss13-27-37-12-26 [AKF044019])
Einbaudurchmesser
0 mm
Anzahl der einbaubaren Geräte
0

Approbationen

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-ASI M22-ASIQ 231269 DE_231269.pdf 114 Kbytes M22-ASI M22-ASIQ 231269 DE_231269.pdf
