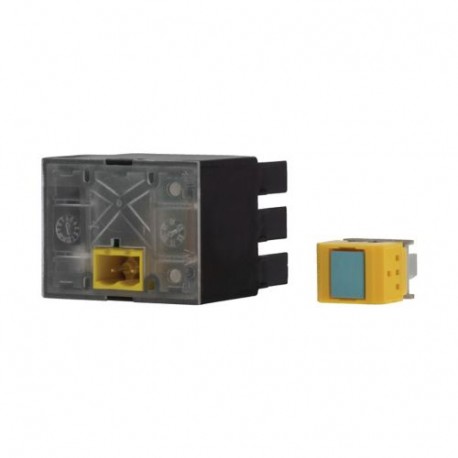

M22-ASI 231269 M22-ASIQ EATON ELECTRIC M22-ASI-Slave2I asiq, 1T RMQ-Titan Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-ASI 231269 M22-ASIQ EATON ELECTRIC M22-ASI-Slave2I asiq, 1T RMQ-Titan

M22-ASI

231269

M22-ASIQ

EATON-MOELLER

M22-ASI-Slave2I asiq, 1T; RMQ-Titan

Mais detalhes


Disjuntores de baixa tensão > Adaptador para dispositivos de comando

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $74.07
Preço unitário: $74.07

Quantidade Preço
1+$74.07
2+$62.73
3+$58.04
4+$56.79
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


COMO o módulo de Interface, 2I, 1T, conexão a parafuso
ASI escravo 2 entradas, 1 saída

Programa de entrega

A gama de produtos
Acessórios
Acessórios
AS-Interface
A função básica acessórios
COMO Interface de conexão
Fixação
Frente a fixação do RMQ-Titan
Interface escravo
Adaptador de elemento para RMQ-Titan
CONFORME informações da Interface: 2 bits de entrada, 1 bit de saída
Módulo gabinete do snap encaixe no contato e elementos de LED:
– Entradas para 2 elementos de contacto: M22-K01 (N/C), M22-K10 (N/S)
– Saída para LED 1 elemento: M22-LED-...
Incluindo-conector de Interface como o isolamento piercing terminal
Anel frontal
Luneta: titânio
Conexão para SmartWire-DT
nenhum

Dados técnicos

Geral
Normas
IEC/EN 60947, DIN EN 50 295
Rádio supressão de interferência
EN 55011, EN 55022
Grau de Proteção
IP20
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +55 °C
Mecânica, resistência ao choque
> 30
Choque duração de 11 ms g
Fixação
Frente a fixação do RMQ-Titan
Posição de montagem
Conforme necessário
Fonte de alimentação
Tensão nominal de Especificação da Interface
26.5 - 31.6 V DC
Conexão da interface de linha de
Amarelo plug-in de terminal como o isolamento piercing terminal
Fonte de alimentação
Completamente a partir do cabo de Interface
Endereçamento
Através de uma ligação à Interface de cabo
Max. corrente total
≦ 40 mA
AS-Interface
Protegido contra inversão de polaridade
Corrente operacional nominal quando ocioso (não eu, O conjunto)
30 mA
LEDs De Status
AS-Interface de linha de alimentação: LED verde do elemento de
Interface de ERRO, falha da Interface principal: LED vermelho elemento de
Entradas
Entradas, protegido contra curto-circuito
2 (normalmente 22 V/5 mA) Número
Comprimento dos cabos de ligação
A 200 cm
Saídas
Saídas protegidas contra curto-circuito
1 (normalmente 19 V/8 mA) Número
Faixa de tensão
DE 24 VCC (+10/-15%) V DC
Comprimento dos cabos de ligação
A 200 cm
Perfil
S-3.Um.E
Especificação
2.1
Endereços
62 Número de

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.3 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Adaptador para dispositivos de circuito de controle (EC001020)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / Adaptador para dispositivos de comando ([email protected] [AKF044014])
Built-in de diâmetro
0 mm
Número de aparelhos para construir em
Zero

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA

Dimensões

270X080

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
