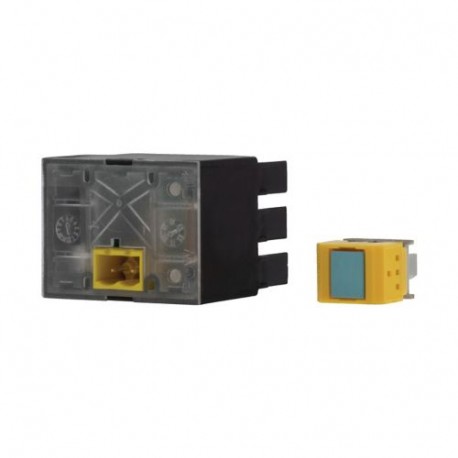

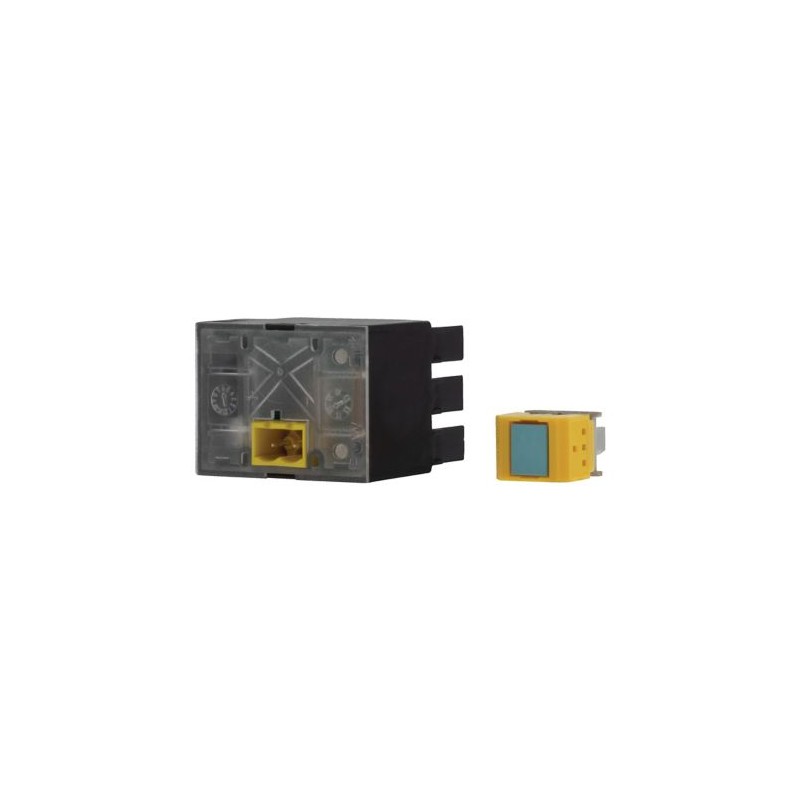

M22-ASI 231269 Y7-231269 EATON ELECTRIC Esclave AS-Interface 2 entr., 1Q, borne à boulon Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-ASI 231269 Y7-231269 EATON ELECTRIC Esclave AS-Interface 2 entr., 1Q, borne à boulon

M22-ASI

231269

Y7-231269

EATON-MOELLER

Esclave AS-Interface 2 entr., 1Q, borne à boulon

M22-ASI

Eaton Moeller® series M22 AS-Interface module, 2I, 1Q, screw connection

Esclave ASI 2 entrées, 1 sortie

Plus de détails


Appareillage industriel basse tension > Adaptateur pour appareils de commande

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $79.83
Prix unitaire: $79.83
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Raccordement AS-Interface Accessoire M22 Moeller® series Eaton
Numéro de catalogue
231269
Code de modèle
M22-ASI
EAN
4015082312695
Longueur du produit
40 mm
Hauteur du produit
30 mm
Largeur du produit
40 mm
Poids du produit
0.023 kg
Certifications
UL File No.: E29184
CE
CSA
CSA-C22.2 No. 14-05
DIN EN 50295
UL
UL 508
IEC/EN 60947
CSA Class No.: 3211-03
CSA File No.: 012528
UL Category Control No.: NKCR
IEC/EN 60947-5
CSA-C22.2 No. 94-91

Features & Functions

Couleur de la collerette
titane
Équipé de :
Connecteur AS-Interface comme borne de perforation d'isolation

General

Degré de protection
IP20
Entrée
2 entrées (22 V/5 mA, protégé contre les courts-circuits)
Entrées pour 2 éléments de contact (M22-K01 (O), M22-K10 (F))
Sortie
Sortie 1 (généralement 19 V/8 mA), protégé contre les courts-circuits
Sortie pour 1 élément LED : M22-LED-...
Catégorie de produit
Accessoires
Protection
Protégé contre l'inversion de polarité de l’AS-Interface
Protocole
AS-Interface (S-3.A.E)

Ambient conditions, mechanical

Position de montage
Telle que requise
Résistance aux chocs
30 g, mécanique, durée de choc 11 ms

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
55 °C
Résistance climatique
Chaleur humide, cyclique, selon IEC 60068-2-30
Chaleur humide, constant, selon IEC 60068-2-78

Electro magnetic compatibility

Classe de perturbations radio
EN 55022
EN 55011

Electrical rating

Courant sans charge
30 A
Tension de sortie
24 V DC (-15/+10 %)
Consommation
40 mA
Tension assignée d'emploi
26,5 - 31,6 V DC (spécification AS-interface)

Communication

Adressage
Adresse définie via connexion au câble AS-Interface
Connexion au module SmartWire-DT
Non
Type de connexion
Fixation par l’avant pour RMQ-Titan
Interfaces
2,1 (caractéristique de la sortie)
Voyant LED
Visualisation d’état de la ligne d’alimentation AS-interface à l’avant du commutateur : LED verte à l’arrière de l’élément
Visualisation d’état des erreurs As-interface ERROR, défaillance de l’AS-interface maître à l’avant du commutateur : LED rouge à l’arrière de l’élément
Nombre de modules
62 (Suconet-K)

Cable

Longueur de câble
Câble de raccordement de 2 m

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
1.3 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Répond aux exigences de la norme du produit.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Répond aux exigences de la norme du produit.
10.2.5 Levage
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.2.6 Essai de choc
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.6 Montage de matériel
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
L’appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) soient respectées.

ETIM for 231269 Appareillage industriel basse tension (EC001020)
Caractéristique Valeur
Diamètre d'encastrement (EF000943) 0 mm
Nombre d'appareils encastrables (EF000219) 0

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-ASI Y7-231269 231269 ES_231269.pdf 787 Kbytes M22-ASI Y7-231269 231269 ES_231269.pdf
