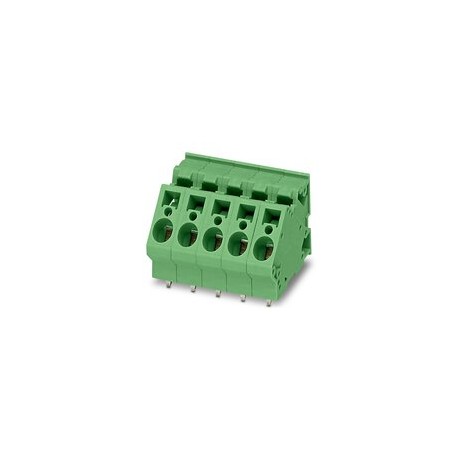

ZFKDSA 4-7,5-13 MIX 1738173 PHOENIX CONTACT PCB терминальный блок
ZFKDSA 4-7,5-13 MIX
1738173
PHOENIX_CONTACT
50
PCB терминальный блок
Клеммы для печатной платы, номинальный ток: 32 A, расчетное напряжение (III/2): 630 В, номинальное сечение: 4 мм2, количество рядов: 1, число контактов в ряду: 13, cемейство изделий: ZFKDS(A) 4, размер шага: 7,5 мм, тип подключения: Пружинный зажим, монтаж: Пайка волной, направление подключения проводник/печатная плата: 45 °, Расположение контактов: Линейное двойное расположение выводов, Длина выводов [P]: 4,6 мм, количество паечных выводов на потенциал: 2, Форма упаковки: в картонной коробке
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲| Конструкция | Устанавливаемые в ряд клеммы для печатного монтажа |
| Линейка изделий | COMBICON Terminals L |
| Тип изделия | Клемма для монтажа на печатные платы |
| Серия изделий | ZFKDS(A) 4 |
| Полюсов | 13 |
| Размер шага | 7,5 мм |
| Количество рядов | 1 |
| Расположение выводов | Линейное двойное расположение выводов |
| Количество паечных выводов на потенциал | 2 |
| Номинальный ток IN | 32 A |
| Номинальное напряжение UN | 630 В |
| Степень загрязнения | 3 |
| Расчетное напряжение (III/3) | 500 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное напряжение (III/2) | 630 В |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Технология подключения | |
| Конструкция | Устанавливаемые в ряд клеммы для печатного монтажа |
| Номинальное сечение | 4 мм² |
| Соединение провода | |
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 4 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 4 мм² |
| Длина оголяемой части | 10 мм |
| Тип монтажа | Пайка волной |
| Расположение выводов | Линейное двойное расположение выводов |
| Тип подключения | Пружинный зажим |
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
| Данные о материале - корпус | |
| Цвет () | () |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
| Чертеж |  |
| Размер шага | 7,5 мм |
| Длина [l] | 29 мм |
| Высота | 23 мм |
| Длина вывода под пайку [P] | 4,6 мм |
| Размеры штыря | 1 x 1,4 мм |
| Дизайн печатных плат | |
| Диаметр отверстий | 1,8 мм |
| Проверка подключения | |
| Спецификации по испытанию | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Результат | Испытание пройдено |
| Испытание на повреждение и расшатывание проводника | |
| Спецификации по испытанию | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Результат | Испытание пройдено |
| Испытание на растяжение | |
| Спецификации по испытанию | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение | 0,2 мм² / жесткий / > 10 Н |
| 0,2 мм² / гибкий / > 10 Н | |
| 6 мм² / жесткий / > 80 Н | |
| 4 мм² / гибкий / > 60 Н | |
| Испытание на нагрев | |
| Спецификации по испытанию | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
| Сопротивление изоляции | |
| Спецификации по испытанию | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Сопротивлением изоляции между соседними полюсами | 109Ω |
| Воздушные зазоры и пути утечки | |
| Группа изоляционного материала | I |
| Расчетное напряжение изоляции (III/3) | 500 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное напряжение изоляции (III/2) | 630 В |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное напряжение изоляции (II/2) | 1000 В |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Испытание на вибростойкость | |
| Спецификации по испытанию | DIN EN 60068-2-6:1996-05 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,35 мм (10 Гц ... 60,1 Гц) |
| Скорость развертки | 5г (60,1 Гц ... 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Испытание нитью накала | |
| Спецификации по испытанию | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Температура | 850 °C |
| Время воздействия | 5 c |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Относительная влажность воздуха (хранение/транспорт) | 30 % ... 70 % |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Форма упаковки | в картонной коробке |
