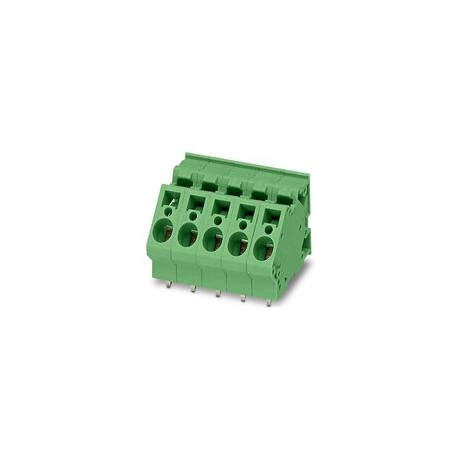

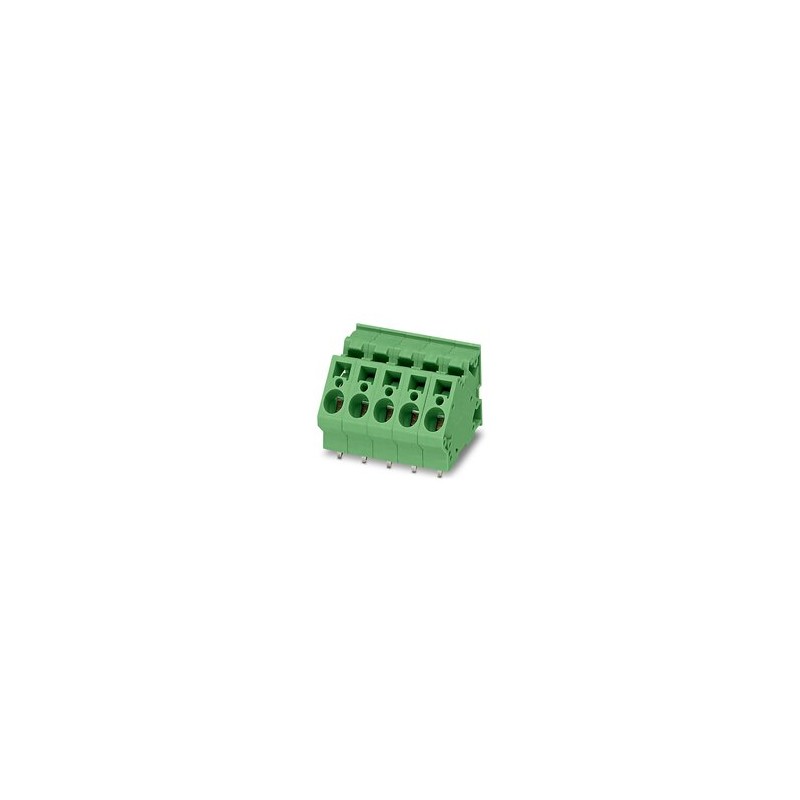

ZFKDSA 4-7,5-13 MIX 1738173 PHOENIX CONTACT PCB terminal block

Riferimento: ZFKDSA 4-7,5-13 MIX

Codice: 1738173

Produttore: PHOENIX_CONTACT

Descrizione:

PCB terminal block
Morsetto per circuiti stampati, corrente nominale: 32 A, tensione di dimensionamento (III/2): 630 V, sezione nominale: 4 mm2, numero di file: 1, numero di poli per fila: 13, serie di prodotti: ZFKDS(A) 4, passo: 7,5 mm, tipo di connessione: Connessione a molla, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 45 °, Layout Pin: Piedinatura doppia lineare, Lunghezza pin [P]: 4,6 mm, numero di pin di saldatura per potenziale: 2, tipo di confezione: confezionato nel cartone

Categorie:

  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

Caratteristiche articolo
TipoMorsetto per circuiti stampati componibile
Linea di prodottiCOMBICON Terminals L
Tipo di prodottoMorsetto circuito stampato
Famiglia di prodottiZFKDS(A) 4
N. poli13
Passo7,5 mm
Numero di file1
Layout pinPiedinatura doppia lineare
Numero di pin di saldatura per potenziale2

Caratteristiche elettriche
Corrente nominale IN32 A
Tensione nominale UN630 V
Grado d'inquinamento3
Tensione di dimensionamento (III/3)500 V
Tensione impulsiva di dimensionamento (III/3)6 kV
Tensione di dimensionamento (III/2)630 V
Tensione impulsiva di dimensionamento (III/2)6 kV
Tensione di dimensionamento (II/2)1000 V
Tensione impulsiva di dimensionamento (II/2)6 kV

Dati di collegamento
Tecnologia di connessione
TipoMorsetto per circuiti stampati componibile
Sezione nominale4 mm²
Connessione conduttori
CollegamentoConnessione a molla
Sezione conduttore rigida0,2 mm² ... 6 mm²
Sezione conduttore flessibile0,2 mm² ... 4 mm²
Sezione conduttore AWG24 ... 10
Sezione del conduttore flessibile con capocorda senza collare in plastica0,25 mm² ... 4 mm²
Sezione conduttore flessibile con capocorda montato e collare in plastica0,25 mm² ... 4 mm²
Lunghezza del tratto da spelare10 mm

Montaggio
Tipo di montaggioSaldatura a onde
Layout pinPiedinatura doppia lineare
CollegamentoConnessione a molla

Indicazioni materiale
Indicazioni materiale - contatti
NotaConforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale contattoLega Cu
Finitura superficialestagnatura galvanica
Superficie metallica punto di connessione (strato superficiale)Stagno (10 - 16 µm Sn)
Superficie metallica area di saldatura (strato superficiale)Stagno (10 - 16 µm Sn)
Indicazioni materiale - custodia
Colore ()()
Materiale isolantePA
Gruppo materiale isolanteI
CTI secondo IEC 60112600
Classe di combustibilità a norma UL 94V0
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12850
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13775
Temperatura della prova di durezza Brinell secondo EN 60695-10-2125 °C

Dimensioni
Disegno quotatohxwaiuudgf.jpeg
Passo7,5 mm
Lunghezza [l]29 mm
Altezza di installazione23 mm
Lunghezza codoli a saldare [P]4,6 mm
Dimensioni dei codoli1 x 1,4 mm
Design del circuito stampato
Diametro foro1,8 mm

Controlli meccanici
Controllo finale
Specifica di provaDIN EN 60998-2-2 (VDE 0613-2-2):1994-08
RisultatoControllo superato
Prova di integrità e stabilità dei conduttori
Specifica di provaDIN EN 60998-2-2 (VDE 0613-2-2):1994-08
RisultatoControllo superato
Prova di trazione
Specifica di provaDIN EN 60998-2-2 (VDE 0613-2-2):1994-08
Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale0,2 mm² / rigido / > 10 N
0,2 mm² / flessibile / > 10 N
6 mm² / rigido / > 80 N
4 mm² / flessibile / > 60 N

Controlli elettrici
Test temperatura ambientale
Specifica di provaDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Requisito verifica di riscaldamentoAumento di temperatura ≤ 45 K
Resistenza di isolamento
Specifica di provaDIN EN 60998-2-2 (VDE 0613-2-2):1994-08
Resistenza di isolamento tra poli contigui109Ω
Distanze di isolamento in aria e superficiale
Gruppo materiale isolanteI
Tensione di isolamento di nominale (III/3)500 V
Tensione impulsiva nominale (III/3)6 kV
Tensione di isolamento di nominale (III/2)630 V
Tensione impulsiva nominale (III/2)6 kV
Tensione di isolamento di nominale (II/2)1000 V
Tensione impulsiva nominale (II/2)6 kV

Condizioni ambientali e della vita elettrica
Prova vibrazioni
Specifica di provaDIN EN 60068-2-6:1996-05
Frequenza10 - 150 - 10 Hz
Velocità sweep1 ottavo/min
Ampiezza0,35 mm (10 Hz ... 60,1 Hz)
Velocità sweep5g (60,1 Hz ... 150 Hz)
Durata di prova per asse2,5 h
Prova al filo incandescente
Specifica di provaDIN EN 60998-2-2 (VDE 0613-2-2):1994-08
Temperatura850 °C
Durata di applicazione5 s
Condizioni ambientali
Temperatura ambiente (esercizio)-40 °C ... 100 °C (A seconda della curva della portata di corrente/curva di declassamento)
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 70 °C
Umidità dell'aria relativa (trasporto e stoccaggio)30 % ... 70 %
Temperatura ambiente (montaggio)-5 °C ... 100 °C

Informazioni sull'imballaggio
Confezioneconfezionato nel cartone
