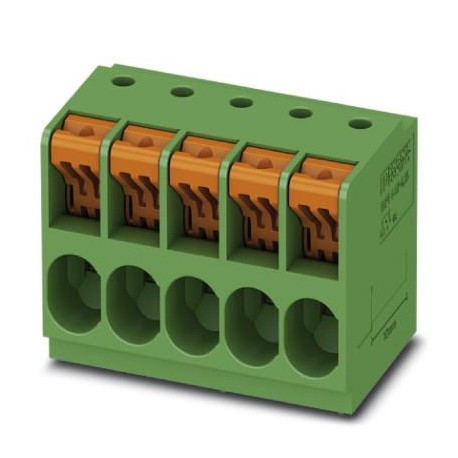

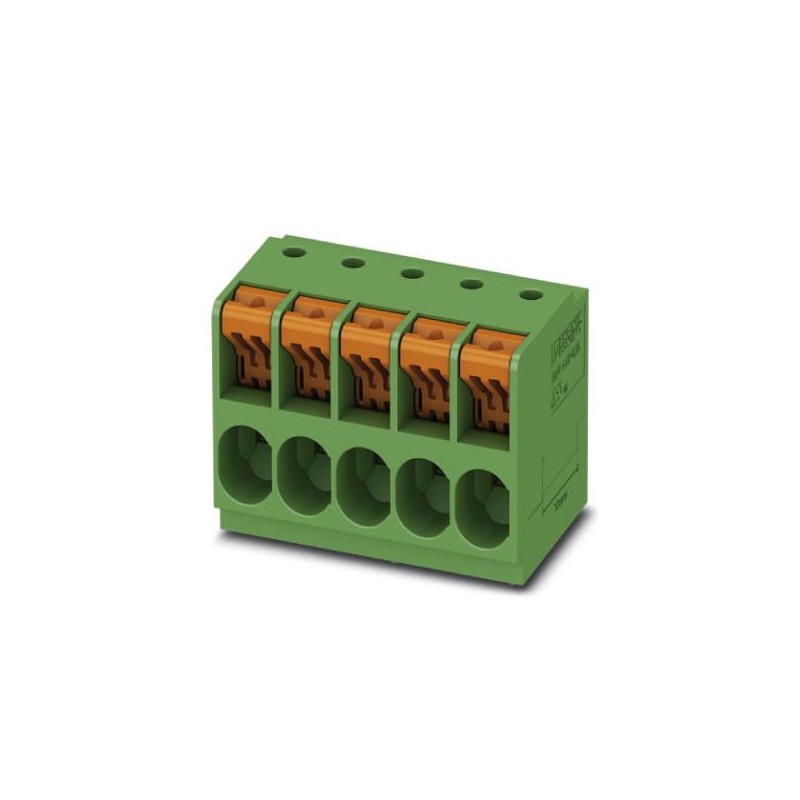

TDPT 4/ 2-SP-6,35-ZB 1017521 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

TDPT 4/ 2-SP-6,35-ZB 1017521 PHOENIX CONTACT PCB терминальный блок

TDPT 4/ 2-SP-6,35-ZB

1017521

PHOENIX_CONTACT

50

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 41 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 4 мм², количество потенциалов: 2, количество рядов: 1, количество полюсов в ряду: 2, семейство изделий: TDPT 4/.. -SP, шаг: 6,35 мм, тип подключения: Пружинное соединение push-in, монтаж: Пайка волной пайки, направление подключения проводника/печатная плата: 0 °, цвет: зеленый, расположение контактов: Зигзагообразные контакты W, длина контакта [P]: 3,5 мм, количество контактов пайки на потенциал: 1, тип упаковки: коробочная

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $139.86
Цена за единицу: $2.80
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семнадцать тысяч пятьсот двадцать один
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ГНТП4055626501536
Вес / шт. (без упаковки)7.700 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияСN (Китай)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийTDPT 4/..-СП
Поле6.35 мм
Количество позицийДва
Способ подключенияПуш-весной связи
Тип установкиПаять волны
КонфигЗигзаг закрепление Вт
Количество уровнейОдин

Электрические параметры

Номинальный ток41 а
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное импульсное напряжение (III/2)об8 кв

Мощность подключения

Сечение проводников сплошной0,2 мм2 ... 6 мм2 (подключение проводника с открытым терминалом)
Мм2 1 ... 6 мм2 (быстроразъемное соединение)
Проводник поперечное сечение, гибкий0,2 мм2 ... 6 мм2
Сечение проводника AWG кабель / круговых Милов24 ... 10
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки0,2 мм2 ... 4 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой0,2 мм2 ... 4 мм2
2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкой0,5 мм2 ... 1,5 мм2
Длина зачистки10 мм

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностигоряч-погружение луженые
Металлические точки поверхности терминала (верхний слой)Олово (10 - 16 мкм ЗП)
Поверхность металла паяя области (верхний слой)Олово (10 - 16 мкм ЗП)

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С

Размеры товара

Длина [ л ]20.75 мм
Ширина [ Вт ]13.5 мм
Высота [ ч ]26.9 мм
Поле6.35 мм
Высота (без Штыря припоя)23.4 мм
PIN припоя [П]3.5 мм
Контактный размеры1.7 x 0.8 мм
Измерение6.35 мм

Размеры для конструкции PCB

Диаметр отверстия1,7 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеПятьдесят
Упаковка наименования единицПК.

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)ОТ -5 °C ... 105 °С
Температура окружающей среды (эксплуатация)От -40 °C

Испытания на отрыв

Сечение проводника / проводника тип / растягивающей силы0,2 мм2 / твердых / > 10 Н
0,2 мм2 / гибкого / > 10 Н
6 мм2 / твердых / > 80 Н
6 мм2 / гибкого / > 80 Н

Электрические испытания

Номинальный ток41 а
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное импульсное напряжение (III/2)об8 кв

Воздушные зазоры и пути утечки

Группа изоляционного материалаЯ
Напряжение800 в
Номинальное напряжение изоляции (в III/3)800 в
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное напряжение изоляции, в (II/2)1000 в
Номинальное импульсное напряжение (III в/3)8 кв
Номинальное импульсное напряжение (III/2)об8 кв
Номинальное импульсное напряжение (II/2 с)6 кв

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
Номинальность воспламеняемости согласно ul 94Версия v0

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения
