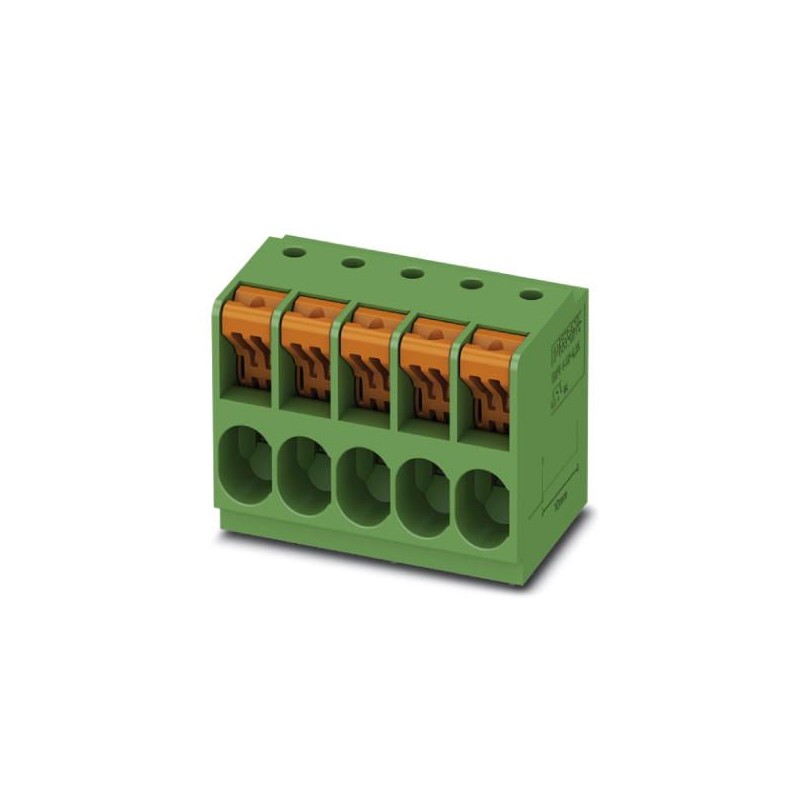

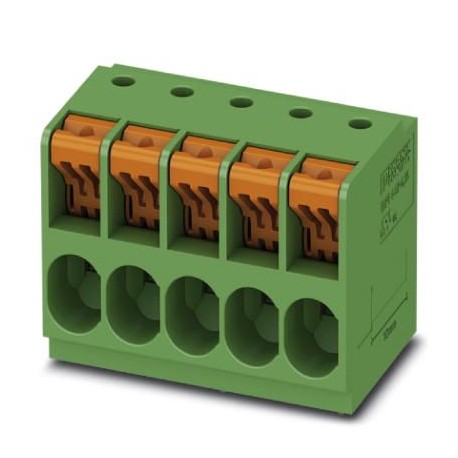

TDPT 4/ 2-SP-6,35-ZB 1017521 PHOENIX CONTACT PCB terminal block
TDPT 4/ 2-SP-6,35-ZB
1017521
PHOENIX_CONTACT
50
PCB terminal block
Reihenklemme für Leiterplatte, Nennstrom: 41 A, Nennspannung (III/2): 1000 V, Nennquerschnitt: 4 mm², Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 2, Artikelfamilie: TDPT 4/.. -SP, Rastermaß: 6,35 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 0°, Farbe: grün, Pinanordnung: Zickzack-Pins W, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potential: 1, Verpackungsart: boxed
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million siebzehn tausend fünf hundert eins und zwanzig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| GTIN | 4055626501536 |
| Gewicht pro Stück (exklusive Verpackung) | 7.700 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | CN (China) |
Einzelteil-Eigenschaften
| Kurze Artikel Beschreibung | PCB terminal block |
|---|---|
| Palette von Artikeln | TDPT 4/..-SP |
| Pitch | 6.35 mm |
| Anzahl der Positionen | Zwei |
| Verbindungs-Methode | Push-in-Feder-Verbindung |
| Montage-Typ | Wellenlöten |
| Pin layout | Zick-Zack-pinning-W |
| Anzahl der Ebenen | Eins |
Elektrische Parameter
| Nennstrom | 41 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Verbindung Kapazität
| Leiterquerschnitt solid | 0,2 mm2 ... 6 mm2 (für Leiter-Verbindung mit open-terminal-point) |
|---|---|
| 1 mm2 ... 6 mm2 (Push-in-Anschluss) | |
| Leiterquerschnitt flexibel | 0,2 mm2 ... 6 mm2 |
| Leiterquerschnitt AWG / kcmil | 24 ... 10 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff-Hülse | 0,2 mm2 ... 4 mm2 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,2 mm2 ... 4 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze mit TWIN-Aderendhülse mit Kunststoffhülse | 0.5 mm2 ... 1.5 mm2 |
| Abisolierlänge | 10 mm |
Material-Daten - Kontakt
| Hinweis | WEEE/RoHS-konform, frei von schnurrhaare nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material, Kontakt | Cu-Legierung |
| Oberflächeneigenschaften | hot-dip tin-plated |
| Metall-Oberfläche terminal-Punkt (Obere Schicht) | Zinn (10 - 16 µm Sn) |
| Metall-Oberfläche zu lötenden Bereich (top-layer) | Zinn (10 - 16 µm Sn) |
Material-Daten - Gehäuse
| Isoliermaterial | PA |
|---|---|
| Dämmstoff-Gruppe | Ich |
| CTI nach IEC 60112 | Sechs hundert |
| Entflammbarkeit nach UL 94 | V0 |
| Glow wire flammability index, GWFI nach EN 60695-2-12 | Acht hundert fünfzig |
| Glow-wire-ignition-Temperatur GWIT nach EN 60695-2-13 | Sieben hundert fünf und siebzig |
| Temperatur für den ball pressure test nach EN 60695-10-2 | 125 °C |
Abmessungen für das Produkt
| Länge [ l ] | 20.75 mm |
|---|---|
| Breite [ w ] | 13,5 mm |
| Höhe [ h ] | 26.9 mm |
| Pitch | 6.35 mm |
| Höhe (ohne Lötstift) | 23,4 mm |
| Lötstift [P] | 3.5 mm |
| Pin Abmessungen | 1,7 x 0,8 mm |
| Maß a | 6.35 mm |
Verpackung Informationen
| Art der Verpackung | im Karton verpackt |
|---|---|
| Stück pro Packung | Fünfzig |
| Bezeichnung Verpackungseinheiten | Pcs. |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 105 °C |
| Umgebungstemperatur (Betrieb) | -40 °C |
Pull-out-test
| Leiterquerschnitt / conductor Typ / Zugkraft | 0,2 mm2 / solid / > 10 N |
|---|---|
| 0,2 mm2 / flexibel / > 10 N | |
| 6 mm2 / solid / > 80 N | |
| 6 mm2 / flexibel / > 80 N |
Elektrische tests
| Nennstrom | 41 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Luft-Luft-und Kriechstrecken
| Dämmstoff-Gruppe | Ich |
|---|---|
| Spannung | 800 V |
| Bemessungsisolationsspannung (III/3) | 800 V |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert eins
