> PHOENIX_CONTACT>Разъемы PCB>TDPT 16/ 6-SP-10,16-ZB 1017535 PHOENIX CONTACT PCB терминальный блок
Предыдущий товар Следующий продукт

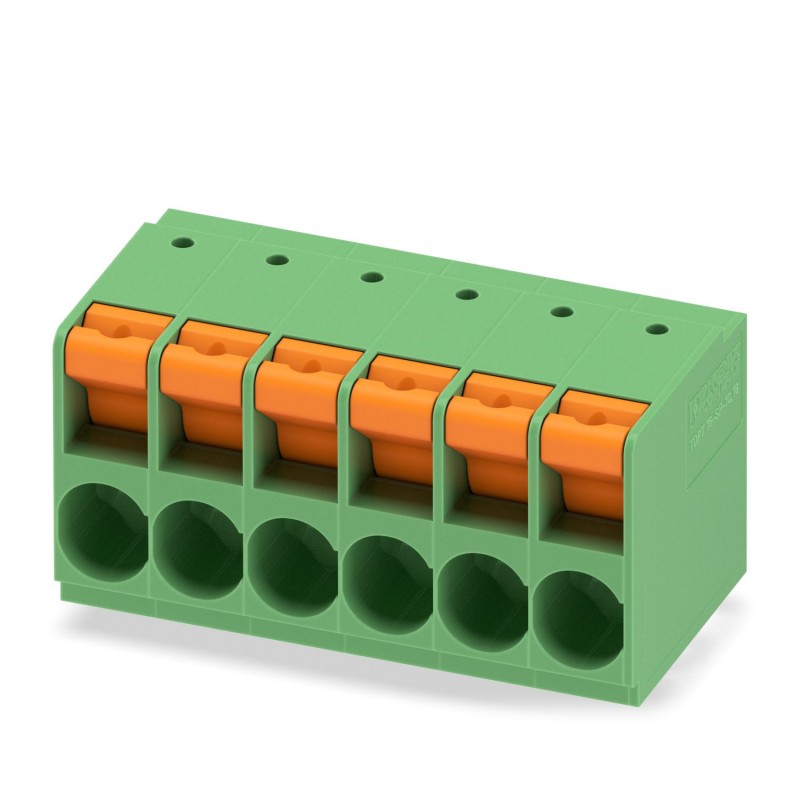

TDPT 16/ 6-SP-10,16-ZB 1017535 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

TDPT 16/ 6-SP-10,16-ZB 1017535 PHOENIX CONTACT PCB терминальный блок

TDPT 16/ 6-SP-10,16-ZB

1017535

PHOENIX_CONTACT

50

Продукт по требованию, без возврата.

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 16 мм², количество потенциалов: 6, количество рядов: 1, количество полюсов в ряду: 6, семейство изделий: TDPT 16/.. -SP, шаг: 10,16 мм, тип подключения: Пружинное соединение push-in, монтаж: Пайка волновой волной, направление подключения проводника/печатная плата: 0 °, цвет: зеленый, расположение контактов: W зигзагообразные контакты, длина контакта [P]: 3,5 мм, количество контактов пайки на потенциал: 2, тип упаковки: коробочный

Клемма платы, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 16 мм², количество потенциалов: 6, количество строк: 1, количество полюсов в строке: 6, семейство изделий: TDPT 16/.. -SP, шаг: 10,16 мм, тип соединения: пружинное соединение, крепление: волновая пайка, направление соединения проводника/платы: 0°, цвет: зелёный, расположение штифтов: зигзагообразное закрепление w, длина контакта [p]: 3,5 мм, количество паяльных контактов на потенциал: 2, тип упаковки: упаковка в картон

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $862.84
Цена за единицу: $17.26
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семнадцать тысяч пятьсот тридцать пять
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4055626501673
Вес / шт. (без упаковки)45.210 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияСN (Китай)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийTDPT 16/..-СП
Поле10.16 мм
Количество позицийШесть
Способ подключенияПуш-весной связи
Тип установкиПаять волны
КонфигЗигзаг закрепление Вт
Количество уровнейОдин

Электрические параметры

Номинальный ток76 а
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное импульсное напряжение (III/2)об8 кв

Мощность подключения

Сечение проводников сплошной0.75 мм2 ... 16 мм2 (подключение проводника с открытым терминалом)
1,5 мм2 ... 16 мм2 (быстроразъемное соединение)
Один-провод/контакт, мель стеклопластик0.75 мм2 ... 16 мм2
Проводник поперечное сечение, гибкий0.75 мм2 ... 16 мм2
Сечение проводника AWG кабель / круговых Милов20 ... 6
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки0.75 мм2 ... 16 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой0.75 мм2 ... 16 мм2
2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкой0.75 мм2 ... 6 мм2
Длина зачистки18 мм

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностиЛуженая
Металлические точки поверхности терминала (верхний слой)Олово (10 - 16 мкм ЗП)
Поверхность металла паяя области (верхний слой)Олово (10 - 16 мкм ЗП)

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С

Размеры товара

Длина [ л ]31.9 мм
Ширина [ Вт ]58.38 мм
Высота [ ч ]34.7 мм
Поле10.16 мм
Высота (без Штыря припоя)31.2 мм
PIN припоя [П]3.5 мм
Контактный размеры1.2 x 1 мм
Измерение50.8 мм

Размеры для конструкции PCB

Диаметр отверстия2 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеПятьдесят
Упаковка наименования единицПК.

Обработка ноты

ПроцессПаять волны
СпецификацияСледующим 61760-1 МЭК:2006-04
Следующим 60068-2-54 МЭК:2006-04

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)ОТ -5 °C ... 105 °С
Температура окружающей среды (эксплуатация)От -40 °C

Прекращение и способ подключения

Тест на повреждение проводника и ослаблениеМЭК 60999-1:1999-11
Тест пройден

Испытания на отрыв

Испытания на отрывМЭК 60999-1:1999-11
Тест пройден
Сечение проводника / проводника тип / растягивающей силы0.75 мм2 / твердых / > 30 Н
0.75 мм2 / гибкого / > 30 Н
16 мм2 / твердых / > 100 Н
16 мм2 / гибкого / > 100 Н

Электрические испытания

Номинальный ток76 а
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное импульсное напряжение (III/2)об8 кв

Воздушные зазоры и пути утечки

СпецификацияМЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционного материалаЯ
Напряжение800 в
Номинальное напряжение изоляции (в III/3)800 в
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное напряжение изоляции, в (II/2)1000 в
Номинальное импульсное напряжение (III в/3)8 кв
Номинальное импульсное напряжение (III/2)об8 кв
Номинальное импульсное напряжение (II/2 с)6 кв

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
Номинальность воспламеняемости согласно ul 94Версия v0

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения

Классификации


Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
