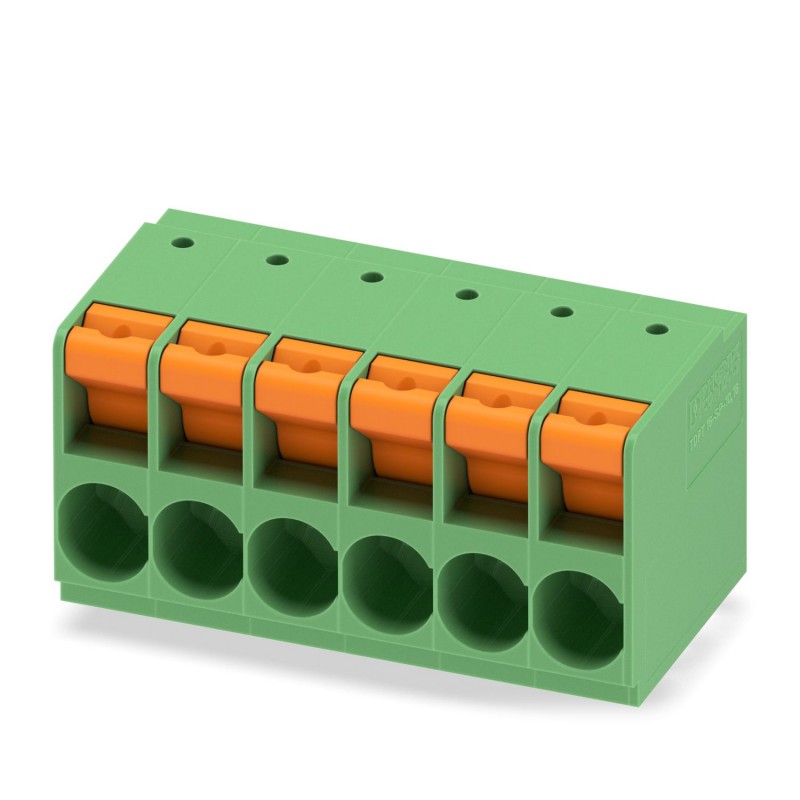

TDPT 16/ 6-SP-10,16-ZB 1017535 PHOENIX CONTACT Bornier PCB
TDPT 16/ 6-SP-10,16-ZB
1017535
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Bornier PCB
Bornier pour carte de circuit imprimé, courant nominal : 76 A, tension nominale (III/2) : 1000 V, section nominale : 16 mm², nombre de potentiels : 6, nombre de rangées : 1, nombre de pôles par rangée : 6, famille d’articles : TDPT 16/.. -SP, pas : 10,16 mm, type de connexion : Connexion par ressort enfichable, montage : soudure à la vague, sens de connexion du conducteur/carte de circuit imprimé : 0 °, couleur : vert, disposition des broches : broches en zigzag W, longueur de la broche [P] : 3,5 mm, nombre de broches à souder par potentiel : 2, type d’emballage : en boîte
Borne de circuit imprimé, intensité nominale: 76 A, tension de référence (III/2): 1000 V, section nominale: 16 mm2, nombre de potentiels: 6, nombre de rangées: 1, nombre de pôles par rangée: 6, gamme d'articles: TDPT 16/..-SP, pas: 10,16 mm, type de raccordement: Raccordement à ressort Push-in, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 0 °, coloris: vert, Disposition des broches: Brochage W en forme de Z, Longueur de broche [P]: 3,5 mm, nombre de picots par potentiel: 2, type de conditionnement: emballé dans un carton
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Borne de circuit imprimé |
| Gamme de produits | TDPT 16/..-SP |
| Ligne de produits | COMBICON Terminals XL |
| Nombre de pôles | 6 |
| Pas | 10,16 mm |
| Nombre de connexions | 6 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 6 |
| Tracé brochage | Brochage W en forme de Z |
| Nombre de picots par potentiel | 2 |
| État de la gestion des données | |
| Révision de l'article | 00 |
| Intensité nominale IN | 76 A |
| Tension nominale UN | 1000 V |
| Tension de référence (III/3) | 800 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| Tension assignée (III/2) | 1000 V |
| Tension de tenue aux chocs assignée (III/2) | 8 kV |
| Tension de référence (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| Technologie de raccordement | |
| Section nominale | 16 mm² |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort Push-in |
| Section de conducteur rigide | 0,75 mm² ... 16 mm² (Raccordement du conducteur pour point de connexion ouvert) |
| 1,5 mm² ... 16 mm² (Raccordement Push-in) | |
| Câble unifilaire/Point de connexion câblé | 0,75 mm² ... 16 mm² |
| Section de conducteur souple | 0,75 mm² ... 16 mm² |
| Section conduct. AWG | 20 ... 6 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,75 mm² ... 16 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,75 mm² ... 16 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,75 mm² ... 6 mm² |
| Longueur à dénuder | 18 mm |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage W en forme de Z |
| Conseils de traitement | |
| Process | Soudage à la vague |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique point de connexion (couche supérieure) | Etain (10 - 16 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (10 - 16 µm Sn) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Indications sur les matériaux - Elément d'actionnement | |
| Coloris (Élément d'actionnement) | orange (2003) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Dessin coté |  |
| Pas | 10,16 mm |
| Largeur [w] | 58,38 mm |
| Hauteur [h] | 34,7 mm |
| Longueur [l] | 31,9 mm |
| Hauteur de montage | 31,2 mm |
| Longueur du picot de soudage [P] | 3,5 mm |
| Dimensions des picots | 1,2 x 1 mm |
| Conception de circuits imprimés | |
| Diamètre de perçage | 2 mm |
| Recherche de dommages et de desserrage des conducteurs | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résultat | Essai réussi |
| Contrôle de traction | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle | 0,75 mm² / rigide / > 30 N |
| 0,75 mm² / souple / > 30 N | |
| 16 mm² / rigide / > 100 N | |
| 16 mm² / souple / > 100 N | |
| Essai d'échauffement | |
| Spécification de contrôle | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Exigence contrôle de l'échauffement | Le total de la température ambiante et de l'échauffement du bloc de jonction du circuit imprimé ne doit pas dépasser la limite supérieure de température. |
| Résistance aux courants de courte durée | |
| Spécification de contrôle | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60512-3-1:2003-01 |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 800 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 8 mm |
| valeur minimale de la ligne de fuite (III/3) | 10 mm |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 8 mm |
| valeur minimale de la ligne de fuite (III/2) | 8 mm |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 5,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 5,5 mm |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Température | 850 °C |
| Temps d'action | 5 s |
| Vieillissement | |
| Spécification de contrôle | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (En fonction de la courbe de capacité de courant / de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 105 °C |
| Type de conditionnement | emballé dans un carton |
