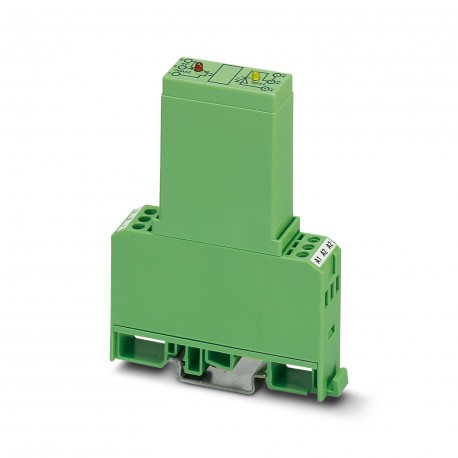

EMG 17-OV- 24DC/ 24DC/2 2946803 PHOENIX CONTACT Модуль полупроводникового реле
EMG 17-OV-24DC/ 24DC/2
2946803
PHOENIX_CONTACT
Модуль полупроводникового реле
Твердотельное силовое реле, со световым индикатором и цепью защиты во входной и выходной цепях, вход: 24 В постоянного тока, выход: устойчивое к короткому замыканию, 10-30 В постоянного тока/макс. 2 А
Силовое твердотельное реле, со светодиодом и защитной цепью во входной и выходной цепях, вход: 24 В постоянного тока, выход: защищенное от короткого замыкания, 10 - 30 В постоянного тока/макс. 2 А
Реле > Оптическое соединение
промышленные реле
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 2946803 |
|---|---|
| Упаковочная единица | 10 stk |
| Страница каталога | Стр. 139 (IF-2011) |
| GTIN | 4017918082444 |
| Вес/шт. (без упаковки) | 55,360 GRM |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Степень защиты | IP20 |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0,4 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0,8 |
| Типовой входной ток при UN | 3,5 мА |
| Время включения, типовое | 120 мкс |
| Время отключения, типовое | 400 мкс |
| Индикатор состояния | LED желт. |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Варистор | |
| Частота передачи | 1000 Гц |
Выходные данные
| Выходное номинальное напряжение | 24 В DC |
|---|---|
| Диапазон выходного напряжения | 10 В DC ... 30 В DC |
| Макс. ток продолжительной нагрузки | 2 A (См. график завис. пар.) |
| Ток утечки | 150 мкA |
| Пиковое запирающее напряжение | 33 В DC (Запирающее напряжение между коллектором и эмиттером) |
| Ограничение тока при коротком замыкании | > 2 A (защищен от коротких замыканий) |
| Падение напряжения при макс. рабочем токе | ≤ 0,3 В |
| Выходная коммутация | 3-проводная схема, с заземлением |
| Индикация ошибок | СИД красн. |
| Наименование защиты | Защита от переполюсовки |
| безынерционный | |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Защитный диод | |
| Cтабилитроны |
Параметры подключения на стороне входа
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Параметры подключения на стороне выхода
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Общие сведения
| Испытательное напряжение, вход / выход | 2,5 кВ AC |
|---|---|
| 2,5 кВ AC | |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
|---|---|
| EN 50178 | |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
| Характеристика | Значение |
|---|---|
| Input voltage (EF003840) | 19.2 V |
| Type of voltage (input voltage) (EF003033) | DC |
| Output voltage (EF003933) | 10 V |
| Type of output voltage (EF008222) | DC |
| Rated operation current Ie (EF001443) | 2 A |
| Type of digital output (EF003601) | Electronic |
| With LED indication (EF005950) | Yes |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES RU .pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2946803-EMG 17-OV- 24DC/ 24DC/2 | 131 Kbytes |
|
