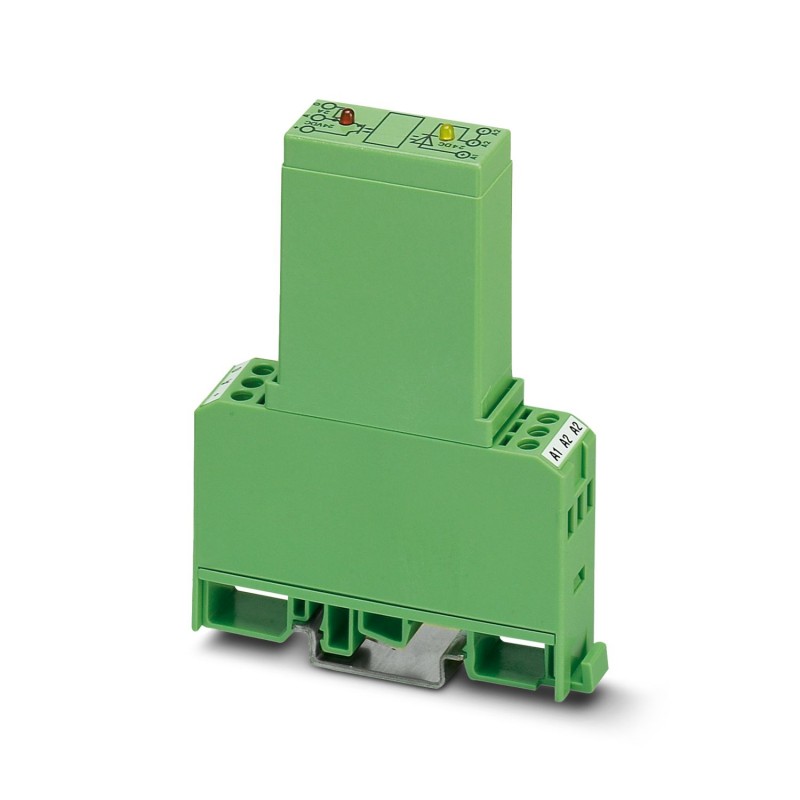

PHOENIX_CONTACT EMG 17-OV-24DC/ 24DC/2 2946803 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

EMG 17-OV- 24DC/ 24DC/2 2946803 PHOENIX CONTACT Module à relais statique

Référence: EMG 17-OV-24DC/ 24DC/2

Code: 2946803

Fabricant: PHOENIX_CONTACT

Description:

Module à relais statique
Relais de puissance à semi-conducteurs, avec voyant lumineux et circuit de protection dans le circuit d’entrée et de sortie, entrée : 24 V DC, sortie : résistant aux courts-circuits, 10-30 V DC/max. 2 A
Relais de puissance à semi-conducteurs, avec voyant lumineux et protection dans les circuits d'entrée et de sortie, entrée : 24 V DC, sortie : protection contre les courts-circuits, 10-30 V DC/max. 2 A

Catégories:

  • Relais > Optocoupleur
  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 120,04 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Caractéristiques techniques
Remarques
Restriction d'utilisation
Remarque CEMCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements
Propriétés du produit
Type de produitModule relais à semi-conducteurs
ApplicationFonction de sortie
Mode de fonctionnement100 % ED
État de la gestion des données
Date de la dernière maintenance des données03.05.2024
Révision de l'article07
Propriétés d'isolation
IsolantIsolation de base
Catégorie de surtensionIII
Degré de pollution2
Propriétés électriques
Tension d'essai (Entrée/sortie)2,5 kV AC (Entrée/sortie)
Données d'entrée
Tension nominale d'entrée UN24 V DC
Plage de tension d'entrée rapportée à UN0,8 ... 1,2
Plage de tension d'entrée19,2 V DC ... 28,8 V DC
Seuil de commutation signal « 0 » rapporté à UN≤ 0,4
Seuil de commutation signal « 1 » rapporté à UN≥ 0,8
Courant d'entrée typique pour UN3,5 mA
Temps d'enclenchement typique120 µs
Temps de coupure typique400 µs
Affichage d'étatLED (jaune)
Circuit de protectionProtection contre inversions de polarité; Diode contre inversions de polarité
Parafoudre basse tension; Varistance
Fréquence de transmission1000 Hz
Données de sortie
Type de contact1 contact NO
Type de sortie numériqueélectronique
Tension nominale de sortie24 V DC
Plage de tension de sortie10 V DC ... 30 V DC
Intensité permanente limite2 A (voir courbe de derating)
Courant de fuite150 µA
Tension inverse de blocage33 V DC (Tension de blocage émetteur-collecteur)
Limit. intensité en cas de court-circuit> 2 A (protection contre les courts-circuits)
Chute de tension pour l’intensité permanente limite maximale≤ 0,3 V
Circuit de sortie3 conducteurs - à la masse
Affichage des défautsLED rouge
Circuit de protectionProtection contre inversions de polarité; Diode contre inversions de polarité
Roue libre; Diode de roue libre
Parafoudre basse tension; Diode zéner bidirectionnelle
Caractéristiques de raccordement
Côté entrée
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12
Côté sortie
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12
Dimensions
Largeur17,5 mm
Hauteur75 mm
Profondeur102 mm
Indications sur les matériaux
Couleurvert (RAL 6021)
Classe d'inflammabilité selon UL 94V0
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Normes et spécifications
Normes/PrescriptionsCEI 60664
EN 50178
Montage
Type de montageMontage sur rail DIN
Instructions de montageJuxtaposables
Emplacement pour le montageindifférent

ETIM for 2946803 Relais (EC001504)

Nom de la caractéristiqueTension d'entrée (EF003840)
Valeur de la caractéristique19.2 V
Nom de la caractéristiqueType de tension d'entrée (EF003033)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueTension de sortie (EF003933)
Valeur de la caractéristique10 V
Nom de la caractéristiqueType de tension de sortie (EF008222)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueCourant de fonctionnement nominal Ie (EF001443)
Valeur de la caractéristique2 A
Nom de la caractéristiqueType de sortie numérique (EF003601)
Valeur de la caractéristiqueÉlectronique
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueOui
