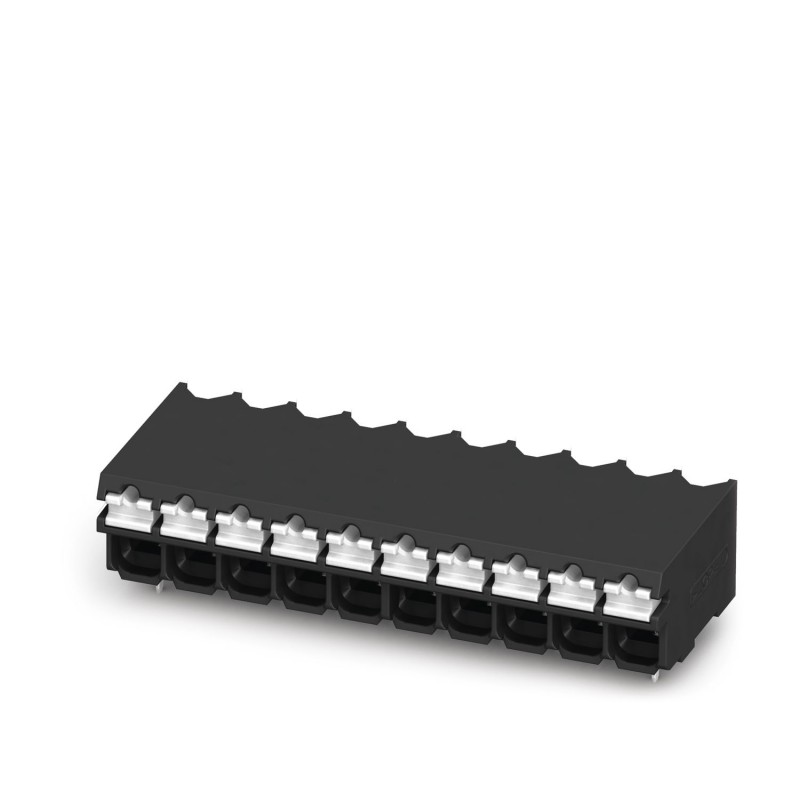

SAMPLE SPT-SMD 1,5/11-H-3,81 1838762 PHOENIX CONTACT Образец
SAMPLE SPT-SMD 1,5/11-H-3,81
1838762
PHOENIX_CONTACT
5
Образец
Разъемы PCB
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион восемьсот тридцать восемь тысяч семьсот шестьдесят два |
|---|---|
| Единица упаковки | 5 ПК |
| Минимальный объем заказа | 5 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626040752 |
| Вес / шт. (без упаковки) | 5.800 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят девять тысяч десять |
| Страна происхождения | De (Германия) |
Свойства элемента
| Краткое описание статьи | PCB терминальный блок |
|---|---|
| Ассортимент изделий | ППП 1,5/..-Ч-СМД |
| Поле | 3.81 мм |
| Количество позиций | Одиннадцать |
| Способ подключения | Пуш-весной связи |
| Тип установки | СМД паять |
| Конфиг | Линейная геометрия площадку |
| Количество уровней | Один |
Электрические параметры
| Номинальный ток | 13.5 в |
|---|---|
| Номинальное напряжение изоляции (в III/2) | 160 в |
| Номинальное импульсное напряжение (III/2)об | 2,5 кв |
Мощность подключения
| Сечение проводников сплошной | 0,2 мм2 ... 1,5 мм2 |
|---|---|
| Проводник поперечное сечение, гибкий | 0,2 мм2 ... 1,5 мм2 |
| Сечение проводника AWG кабель / круговых Милов | 24 ... 16 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки | 0,2 мм2 ... 1,5 мм2 |
| Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой | 0,2 мм2 ... 0.75 мм2 |
| Длина зачистки | 8 мм |
Материал данных - контакт
| Примечание | Директива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201 |
|---|---|
| Материал контакта | КР сплава |
| Характеристики поверхности | горяч-погружение луженые |
| Металлические точки поверхности терминала (верхний слой) | Олово (4 - 8 мкм ЗП) |
| Поверхность металла паяя области (верхний слой) | Олово (4 - 8 мкм ЗП) |
Материал - корпус
| Изоляционный материал | КСУ |
|---|---|
| Группа изоляционного материала | ІІІа |
| ЦТИ по МЭК 60112 | Сто семьдесят пять |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Размеры товара
| Габаритный чертеж | |
|---|---|
| Длина [ л ] | 13.6 мм |
| Ширина [ Вт ] | 42.1 мм |
| Высота [ ч ] | 7.7 мм |
| Поле | 3.81 мм |
| Высота (без Штыря припоя) | 7.7 мм |
| Расстояние между штырьками | 7 мм |
| Измерение | 38.1 мм |
Упаковка информация
| Тип упаковки | упакованные в картон |
|---|---|
| Штук в упаковке | Пять |
| Упаковка наименования единиц | ПК. |
Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °С ... 70 °С |
|---|---|
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
| Температура окружающей среды (эксплуатация) | От -40 °C |
Прекращение и способ подключения
| Проверить подключение | МЭК 60998-2-2:2002-12 |
|---|---|
| Результат теста | Тест пройден |
Испытания на отрыв
| Испытания на отрыв | МЭК 60998-2-2:2002-12 |
|---|---|
| Тест пройден | |
| Сечение проводника / проводника тип / растягивающей силы | 0,2 мм2 / твердых / > 10 Н |
| 0,2 мм2 / гибкого / > 10 Н | |
| 1,5 мм2 / твердых / > 40 Н | |
| 1,5 мм2 / гибкого / > 40 Н |
Электрические испытания
| Номинальный ток | 13.5 в |
|---|---|
| Номинальное напряжение изоляции (в III/2) | 160 в |
| Номинальное импульсное напряжение (III/2)об | 2,5 кв |
Воздушные зазоры и пути утечки
| Группа изоляционного материала | ІІІа |
|---|---|
| Напряжение | 160 в |
| Номинальное напряжение изоляции (в III/3) | 160 в |
| Номинальное напряжение изоляции (в III/2) | 160 в |
| Номинальное напряжение изоляции, в (II/2) | 320 в |
| Номинальное импульсное напряжение (III в/3) | 2,5 кв |
| Номинальное импульсное напряжение (III/2)об | 2,5 кв |
| Номинальное импульсное напряжение (II/2 с) | 2,5 кв |
Тест вибрации
| Стойкость к старению, к влажности, к попаданию твердых предметов и вредного воздействия воды | Тест пройден МЭК 60998-1:2002-12 168 ч/100°с 48 ч/30 °с/92 % |
|---|---|
| Результат теста | Тест пройден |
| Спецификация теста | МЭК 60998-1:2002-12 |
| Сухое тепло | 168 ч/100°с |
| Влажным теплом | 48 ч/30 °с/92 % |
Стойкость к старению, влажности, проникновению твердых тел
| Результат теста | Тест пройден |
|---|---|
| Спецификация теста | МЭК 60998-1:2002-12 |
| Сухое тепло | 168 ч/100°с |
| Влажным теплом | 48 ч/30 °с/92 % |
Стандартов и правил
| Подключение в соотв. со стандартной | АН-ВДЕ |
|---|---|
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
