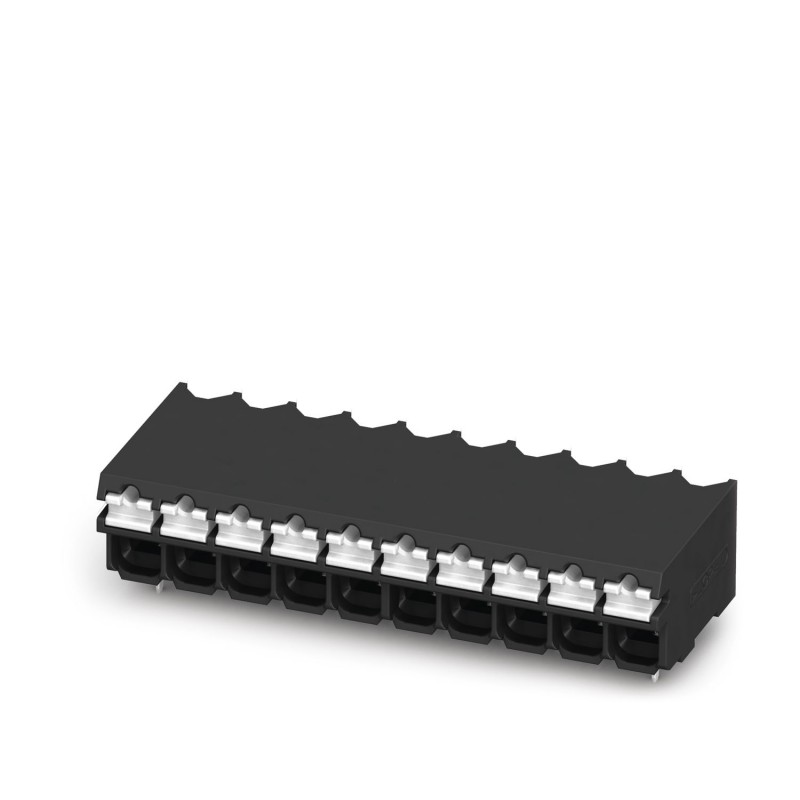

SAMPLE SPT-SMD 1,5/11-H-3,81
1838762
PHOENIX_CONTACT
5
Exemplo de conjunto de
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Orderkey | Um milhão oitocentos e trinta e oito mil setecentos e sessenta e dois |
---|---|
Embalagem da unidade | 5 pc |
Quantidade de ordem mínima | 5 pc |
Nota | Feita por Encomenda (sem devolução) |
GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, quarenta mil setecentos e cinqüenta e dois |
Peso por Peça (excluindo embalagem) | 5.800 g |
Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
País de origem | DE (Alemanha) |
Breve descrição do artigo | Do PWB bloco terminal |
---|---|
Gama de artigos | SPT 1,5/..-H-SMD |
Campo | 3.81 mm |
Número de posições | Onze |
Método de ligação | Empurre-as na primavera de conexão |
Tipo de montagem | Solda SMD |
Layout de pino | Linear almofada de geometria |
Número de níveis | Um |
Corrente nominal | 13.5 Um |
---|---|
Tensão de isolamento nominal (III/2) | 160 V |
Nominal a tensão de pico (III/2) | 2,5 kV |
Condutor de seção transversal do sólido | 0,2 mm2 ... 1,5 mm2 |
---|---|
Condutor de seção transversal flexível | 0,2 mm2 ... 1,5 mm2 |
Condutor de seção transversal AWG / kcmil | 24 16 ... |
Condutor de seção transversal flexível, com virola, sem manga de plástico | 0,2 mm2 ... 1,5 mm2 |
Condutor de seção transversal, flexível, com virola, com luva plástica | 0,2 mm2 ... 0,75 mm2 |
Comprimento de decapagem | 8 mm |
Nota | WEEE/RoHS-compliant, livre de bigodes, de acordo com a norma IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material de contato | Cu liga |
As características de superfície | hot-dip estanho |
Superfície de Metal ponto terminal (camada superior) | Estanho (4 - 8 µm Sn) |
A superfície do Metal de solda área (camada superior) | Estanho (4 - 8 µm Sn) |
Material isolante | LCP |
---|---|
Material isolante grupo | Iii-a |
CTI, de acordo com a norma IEC 60112 | Cento e setenta e cinco |
Classificação de inflamabilidade de acordo com UL 94 | V0 |
Desenho Dimensional | |
---|---|
Comprimento [ l ] | 13.6 mm |
Largura [ w ] | 42.1 mm |
Altura [ h ] | 7.7 mm |
Campo | 3.81 mm |
Altura (sem solda pinos) | 7.7 mm |
Pin espaçamento | 7 mm |
Dimensão um | 38,1 mm |
Tipo de embalagem | embalados em caixas de papelão |
---|---|
Peças por pacote | Cinco |
Denominação de embalagem unidades | Os Pcs. |
Ambiente temperatura de armazenamento/transporte) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montagem) | -5 °C A 100 °C |
Temperatura ambiente (operação) | -40 °C |
Pull-out test | IEC 60998-2-2:2002-12 |
---|---|
Teste passado | |
Condutor de seção transversal / tipo do condutor / força de tração | 0,2 mm2 / sólido / > 10 N |
0,2 mm2 / flexível / > 10 N | |
1.5 mm2 / sólido / > 40 N | |
1.5 mm2 / flexível / > 40 N |
Corrente nominal | 13.5 Um |
---|---|
Tensão de isolamento nominal (III/2) | 160 V |
Nominal a tensão de pico (III/2) | 2,5 kV |
Material isolante grupo | Iii-a |
---|---|
Tensão | 160 V |
Tensão de isolamento nominal (III/3) | 160 V |
Tensão de isolamento nominal (III/2) | 160 V |
Tensão de isolamento nominal (II/2) | 320 V |
Nominal a tensão de pico (III/3) | 2,5 kV |
Nominal a tensão de pico (III/2) | 2,5 kV |
Nominal a tensão de pico (II/2) | 2,5 kV |
Diagrama de | |
---|---|
Especificação | IEC 60998-2-2 (em partes) |
Resistência ao envelhecimento, condições de umidade, penetração de objetos sólidos e a entrada prejudicial de água | Teste passado IEC 60998-1:2002-12 168 h/100°C por 48 h/a 30 °C/92 % |
---|---|
Resultado do teste | Teste passado |
Teste de especificação | IEC 60998-1:2002-12 |
Calor seco | 168 h/a 100°C |
Calor úmido | 48 h/a 30 °C/92 % |
Resultado do teste | Teste passado |
---|---|
Teste de especificação | IEC 60998-1:2002-12 |
Calor seco | 168 h/a 100°C |
Calor úmido | 48 h/a 30 °C/92 % |
Conexão em acc. com o padrão de | PT-VDE |
---|---|
Classificação de inflamabilidade de acordo com UL 94 | V0 |
China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
---|---|
Não há substâncias perigosas acima dos valores limite |
