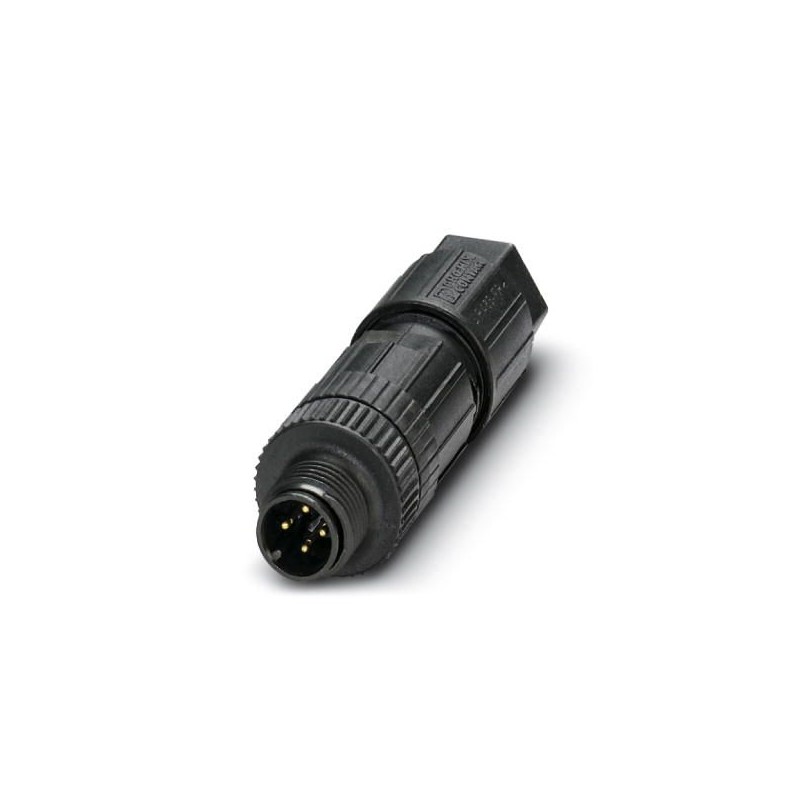

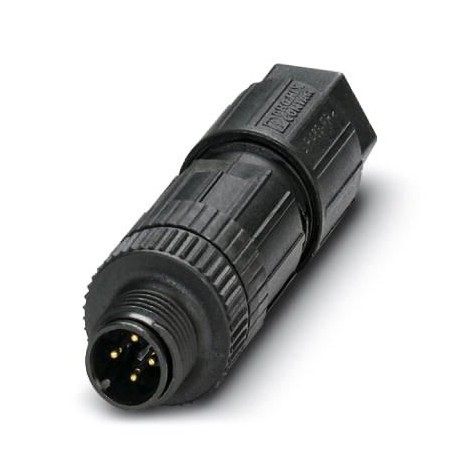

SACC-M12MS-4PL 1424691 PHOENIX CONTACT Разъем
SACC-M12MS-4PL
1424691
PHOENIX_CONTACT
Разъем
Разъем, Универсальный, 4-полюсный, неэкранированный, прямой штекерный разъем M12, код A, пружинное соединение с нажимным замком, материал накатки: Пластик, внешний диаметр кабеля 4 мм ... 8 мм
Разъемы штекерные промышленные > Круглый соединитель промышленных разъемов
Кабели, разъемы, коробки и QUICKON
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион четыреста двадцать четыре тысячи шестьсот девяносто один |
|---|---|
| Единица упаковки | 1 ПК |
| Страница каталога | Страница 18 (С-2-2017) |
| ГНТП | 4055626376189 |
| Вес / шт. (без упаковки) | 13.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот девяносто |
| Страна происхождения | De (Германия) |
Размеры
| Диаметр корпуса | 19 мм |
|---|---|
| Длина | 60 мм |
| Внешний диаметр кабеля | 4 мм ... 8 мм |
| Длина зачистки оболочки | 24 мм |
| Длина зачистки отдельных проводов | 8 мм |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | От -40 °C ... 85 °С (штекер / гнездо) |
|---|---|
| Степень защиты | Защиты IP65 |
| Защиты IP67 |
Общие
| Номинальный ток при 40°C | 4 а |
|---|---|
| Номинальное напряжение | 250 В ПЕРЕМЕННОГО ТОКА |
| 250 В DC | |
| Количество позиций | Четыре |
| Цвет ручки области | черный |
| Сопротивление изоляции | ≥ 100 мω |
| Кодирование | А - стандарт |
| Стандартов/регламентов | Разъем M12 МЭК 61076-2-101 |
| Индикация состояния | Нет |
| Категория перенапряжения | Второй |
| Степень загрязнения | Три |
| Способ подключения | Быстроразъемное соединение |
| Поперечное сечение проводника | 0,14 мм2 ... 0.75 мм2 (без наконечника) |
| 0.08 мм2 ... 0,5 мм2 (с наконечником) | |
| 0,14 мм2 ... 0.75 мм2 (твердый) | |
| Проводника сечение AWG кабель | 26 ... 18 (без наконечника) |
| 28 ... 20 (с манжетой) | |
| Циклы ввода/вывода | ≥ 100 |
| Крутящий момент | 0,4 Нм (М12 накатывать) |
| 0,4 Нм (разъем с муфты) | |
| 1,5 Нм (гайка давления с муфтой) | |
| Инструкции по сборке | Провода могут быть соединены как с наконечниками и без наконечников |
Материал
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
|---|---|
| Материал контакта | CuSn |
| Контактная поверхность материал | Н/Ас |
| Материал контактодержателя | ПА 6.6 |
| Материал тела ручки | ПА 6.6 |
| Материал, насечки | Пластик |
| Уплотнительный материал | Бутадиен-нитрильный Каучук |
Стандартов и правил
| Стандартное обозначение | Разъем M12 |
|---|---|
| Стандартов/регламентов | 61076-2-101 МЭК |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов сто сорок три тысячи четыреста двадцать триЭСЛ@СС 6.0Двадцать семь миллионов двести семьдесят девять тысяч двестиЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч сто четыреЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч сто четыреЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч сто два
| Характеристика | Значение |
|---|---|
| Contact type (EF001587) | Other |
| Number of data contacts (EF012232) | 0 |
| Number of power contacts (EF012216) | 0 |
| Number of control contacts (EF012217) | 4 |
| For cable outer diameter (EF009475) | 4 mm |
| Type of housing (EF006980) | Straight |
| Rated current In (EF008250) | 4 A |
| Ambient temperature (EF002386) | -40 °C |
| Rated voltage (EF000228) | 250 V |
| Over voltage category (EF006785) | II |
| Pollution degree (EF006786) | 3 |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.14 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.14 mm² |
| Connectable conductor cross section solid-core (EF007337) | 0.14 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.14 mm² |
| Type of electric connection (EF003961) | Other |
| Material of contact surface (EF004020) | Nickel |
| Housing material (EF001596) | Plastic |
| Coating housing (EF001601) | Other |
| Material thread ring (EF012304) | Plastic |
| Type of locking (EF000208) | Other |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| With protective conductor (EF007468) | No |
| Degree of protection (IP), mounted (EF007466) | IP65 |
| Min. number of insertion cycles (EF012212) | 100 |
| Screened (EF000881) | No |
| With status indication (EF001602) | No |
