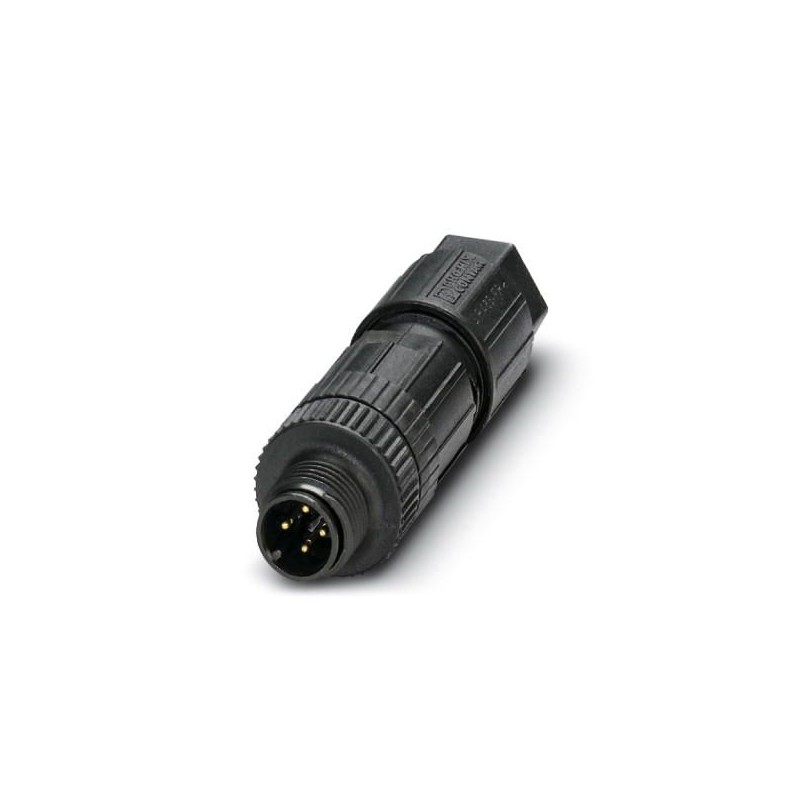

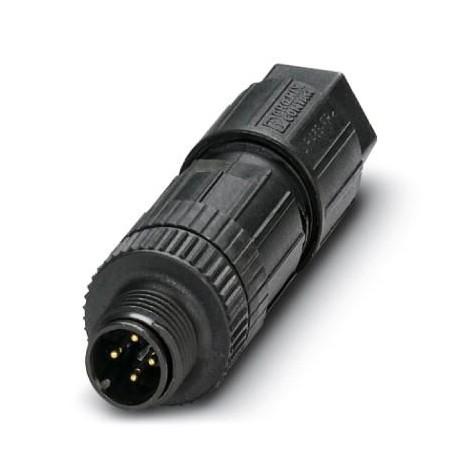

SACC-M12MS-4PL 1424691 PHOENIX CONTACT Connecteur
SACC-M12MS-4PL
1424691
PHOENIX_CONTACT
Connecteur
Connecteur, Universel, 4 pôles, non blindé, connecteur mâle droit M12, codé A, Connexion à ressort Push lock, matériau du moletage : plastique, diamètre extérieur du câble 4 mm ... 8 millimètre
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt quatre mille six cent quatre vingt onze |
|---|---|
| Unité d'emballage | 1 pc |
| Page du catalogue | Page 18 C-2-2017) |
| GTIN | 4055626376189 |
| Poids par Pièce (hors emballage) | 13.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Diamètre du logement | 19 mm |
|---|---|
| Longueur | 60 mm |
| Câble externe de diamètre | 4 mm 8 mm ... |
| Le décapage de la longueur de la gaine | 24 mm |
| Décapage de la longueur du fil | 8 mm |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (prise électrique) |
|---|---|
| Degré de protection | IP65 |
| IP67 |
Général
| Courant nominal à 40°C | 4 Un |
|---|---|
| Tension nominale | 250 V AC |
| 250 V DC | |
| Nombre de postes | Quatre |
| Couleur de la poignée | noir |
| La résistance de l'isolation | ≥ 100 MΩ |
| Codage | Un standard |
| Normes/règlements | M12 connecteur IEC 61076-2-101 |
| Affichage de l'état de | Pas de |
| Catégorie de surtension | II |
| Degré de pollution | Trois |
| Méthode de connexion | Pousser-dans le cadre |
| Chef de la section transversale | 0,14 mm2 ... 0,75 mm2 (sans embout) |
| De 0,08 mm2 ... 0,5 mm2 (avec embout) | |
| 0,14 mm2 ... 0,75 mm2 (solide) | |
| Chef de section AWG | 26 ... 18 (sans embout) |
| 28 ... 20 (avec embout) | |
| Insertion/retrait des cycles | ≥ 100 |
| Couple | 0,4 Nm (M12 moletage) |
| 0,4 Nm (Connecteur avec manchon de couplage) | |
| 1,5 Nm (Pression écrou à manchon) | |
| Instructions de montage | Les fils peuvent être connectés à la fois avec des viroles et sans bagues |
Matériel
| L'indice d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de Contact | CuSn |
| La surface de Contact matériau | Ni/Au |
| Contact matériau de support | PA 6.6 |
| Matériau de la poignée au corps | PA 6.6 |
| Matériel, moletage | En plastique |
| Matériau d'étanchéité | NBR |
Les normes et les Règlements
| Désignation Standard | Connecteur M12 |
|---|---|
| Normes/règlements | CEI 61076-2-101 |
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 5.1Vingt sept million cents quarante trois mille quatre cent vingt troiseCl@ss 6.0Vingt sept million deux cent soixante dix neuf mille deux centeCl@ss 7.0Vingt sept million quatre cent quarante mille cents quatreeCl@ss 8.0Vingt sept million quatre cent quarante mille cents quatreeCl@ss 9.0Vingt sept million quatre cent quarante mille cents deux
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 4 |
| Pour diamètre externe de câble (EF009475) | 4 mm |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 4 A |
| Température ambiante (EF002386) | -40 °C |
| Tension assignée (EF000228) | 250 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Finition du raccordement électrique (EF003961) | Autre |
| Matériau du revêtement de contact (EF004020) | Nickel |
| Matériau du boîtier (EF001596) | Plastique |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau de la bague filetée (EF012304) | Plastique |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP65 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
