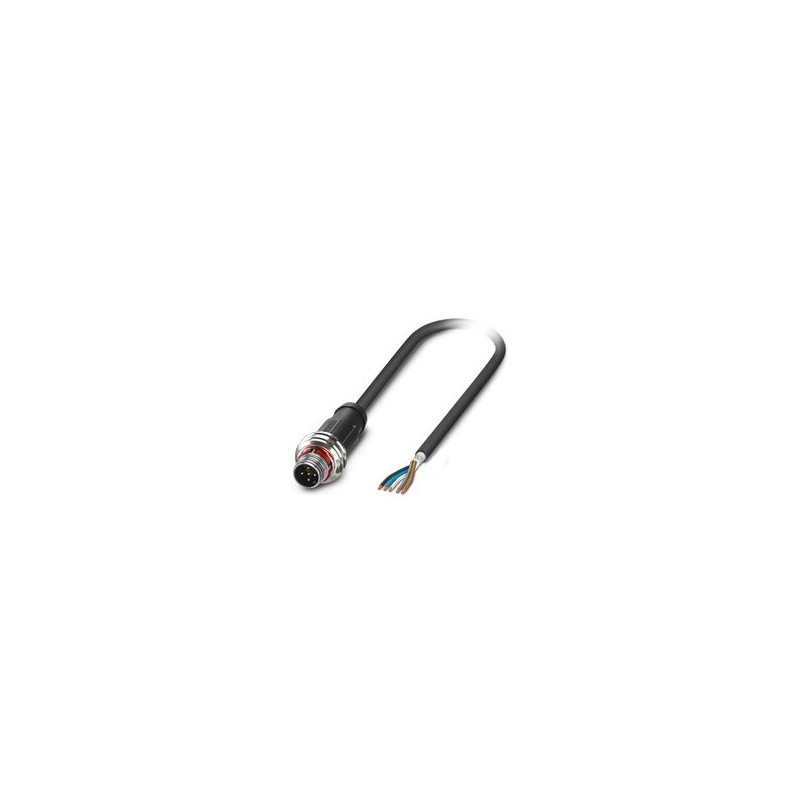

SAC-5P-P12MS/ 3,0-PUR SH 1476902 PHOENIX CONTACT Кабель датчика/исполнительного механизма, 5-полюсный, безга..
SAC-5P-P12MS/ 3,0-PUR SH
1476902
PHOENIX_CONTACT
Кабель датчика/исполнительного механизма, 5-полюсный, безгалогенный полиуретан, серовато-черный RAL 7021, экранированный (Advanced Shielding Technology), прямой разъем M12 Push-pull, кодировка: A, до свободного конца кабеля, длина кабеля: 3 м
Кабель для датчиков/приводов
Кабель датчика-привода, 5-контактный, безгалогенный, серо-черный RAL 7021, экранированный (Advanced Shielding Technology), прямая наружная резьба M12 Push-Pull, кодировка: A, подключен без цепи, на свободном конце проводника, длина кабеля: 3 м
Датчики (сенсоры) > Коммутационный шнур сенсор-привод
Кабели и приводы датчиков
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲| Связь | Двухтактный |
| Тип продукта | Кабель датчика/исполнительного механизма |
| Нет. столбов | 5 |
| приложение | Стандарт |
| Количество кабельных выводов | 1 |
| Экранированный | да |
| Кодирование | у |
| Характеристики изоляции | |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Класс горючести согласно UL 94 | V0 |
| Наружная оболочка, материал | ПОКА |
| Материал проводника | Неизолированный медный провод |
| Удельное массовое сопротивление | ≤ 5 мОм |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение Uн | 48 V AC |
| 60 В постоянного тока | |
| Номинальный ток Iн | 4 A |
| Схема защиты | без контура |
| Сопротивление проводника макс. | 58 Ω/км |
| Механические данные | |
| Циклы маневрирования | ≥ 100 |
| Циклы гибки, не более | 10000000 |
| Отчеты о состоянии | Нет |
| Индикация доступного состояния | Нет |
| Технология подключения | |
| Связь | Двухтактный |
| Подключение проводников | |
| Связь | Двухтактный |
| Подключение 1 | |
| тип | M12 Прямая двухтактная наружная резьба |
| Нет. столбов | 5 |
| Тип зажима | Двухтактный |
| Тип кодировки | у |
| Подключение 2 | |
| тип | Свободный конец проводника |
| Длина кабеля | 3 м |
| Галогенированный свободный полиуретан черный [PUR] | |
| Чертеж с размерами |  |
| Толщина линии | 43 кг/км |
| Стиль UL AWM | 20549 / 10493 (80 °C / 300 В) |
| Нет. столбов | 5 |
| Экранированный | да |
| Тип кабеля | Галогенированный свободный полиуретан черный [PUR] |
| Структура проводника линейного сигнала | 42x 0,10 мм |
| Сигнальная линия AWG | 22 |
| Сечение проводника | 5x 0,34 мм² (сигнальная линия) |
| Диаметр провода с изолирующей оболочкой | 1,27 мм ±0,02 мм (сигнальная линия) |
| Наружный диаметр проводника | 5,25 мм ±0,2 мм |
| Наружная оболочка, материал | ПОКА |
| Наружная оболочка, цвет | серо-черный RAL 7021 |
| Материал проводника | Неизолированный медный провод |
| Материал, изоляция проводов | ПП |
| Одножильный, цветной | коричневый, белый, синий, черный, серый |
| Толщина стенки изоляции | ≥ 0,21 мм |
| Толщина наружной стенки оболочки | ок. 0,5 мм |
| Полная скрутка | 5 проводников вокруг наполнителей к сердечнику |
| Оптическое экранирование крышки | 80 % |
| Сопротивление проводника макс. | макс. 57 Ω/км (при 20 °C) |
| Сопротивление изоляции | 70 ГОм*км (при 20 °C) |
| Номинальное напряжение кабеля | 300 В (при 20 °C) |
| Испытательное напряжение «провод-провод» | 3000 В (при 20 °C) |
| Минимальный радиус изгиба, фиксированный | 26 мм |
| Минимальный радиус изгиба, подвижный | 52 мм (до +60 °C) |
| Циклы гибки, не более | 10000000 |
| Без галогенов | в соответствии с DIN VDE 0472 часть 815 |
| в соответствии с DIN EN 50267-2-1 | |
| Огнестойкость | в соответствии с UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 с) | |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Другое сопротивление | Очень хорошая стойкость к кислотам, щелочам и растворителям |
| Устойчивость к гидролизу и микробам | |
| Устойчивость к морской воде | |
| Устойчивость к ультрафиолетовому излучению в соответствии с DIN EN ISO 4892-2-A | |
| стойкость к истиранию | |
| Особенности | для энергоцепей |
| без силикона | |
| Без пропитанных лаковых веществ | |
| Неадгезионная поверхность | |
| Температура окружающей среды (рабочая) | -40 °С ... 80 °C (кабели, стационарная прокладка) |
| -25 °С ... 80 °C (Кабели, подвижная установка) | |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (рабочая) | -25 °С ... 85 °C (разъем / гнездовой разъем) |
| -40 °С ... 80 °C (кабели, стационарная прокладка) | |
| -25 °С ... 80 °C (Кабели, подвижная установка) | |
| Стандартное разрешение | M12-Тяни-толкай |
| Стандарты/Регламенты | МЭК 61076-2-010 |
| Характеристика | Значение |
|---|---|
| Number of poles (EF001391) | 5 |
| Type of electrical connection, field-sided (EF005525) | M12 |
| Type of plug-in contact, field sided (EF006269) | Male (plug) |
| Positioning cable feed, field-sided (EF005928) | Straight |
| Type of electrical connection, box-sided (EF005524) | Other |
| Positioning cable feed, box-sided (EF005927) | Other |
| Cable length (EF000536) | 3 m |
| Material of cable sheath (EF004136) | Other |
| Halogen free (EF000025) | Yes |
| Colour cable sheath (EF008249) | Other |
| With LED indication (EF005950) | No |
| Screened (EF000881) | Yes |
| Cable type (EF000081) | Multi-core |
| Vulcanize (EF004115) | No |
| Permitted cable outer temperature after assembling without vibration (EF001686) | -40 °C |
| Permitted cable outer temperature during assembling/handling (EF001685) | -25 °C |
| Rated current In (EF008250) | 4 A |
| Rated voltage (EF000228) | 48 V |
| Degree of protection (IP) (EF005474) | IP65 |
