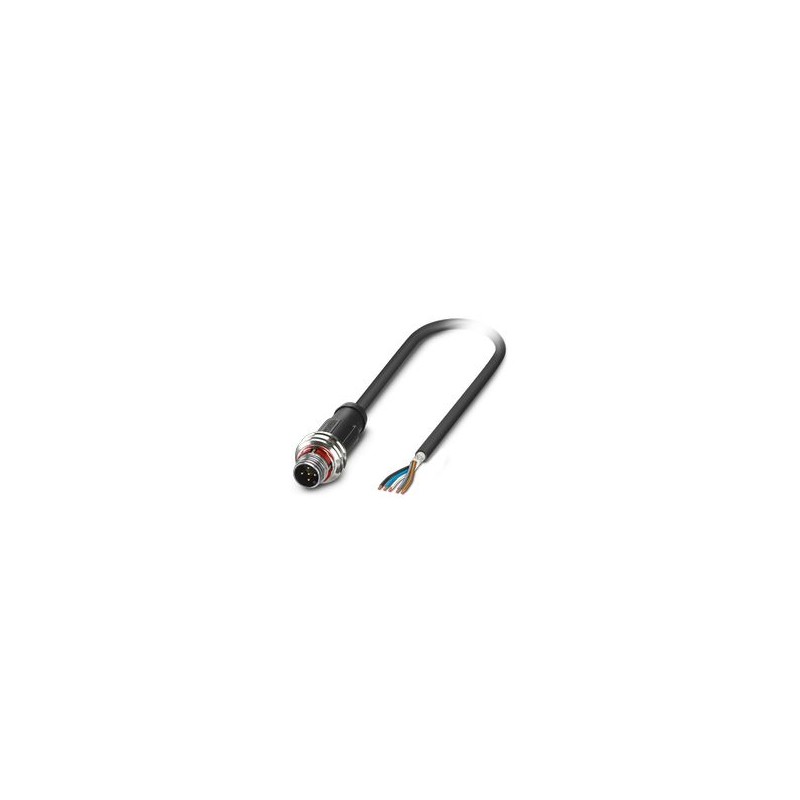

SAC-5P-P12MS/ 3,0-PUR SH 1476902 PHOENIX CONTACT Câble capteur/actionneur, 5 pôles, PUR sans halogène, noir ..
SAC-5P-P12MS/ 3,0-PUR SH
1476902
PHOENIX_CONTACT
Câble capteur/actionneur, 5 pôles, PUR sans halogène, noir grisâtre RAL 7021, blindé (Advanced Shielding Technology), connecteur droit M12 Push-pull, codage : A, à l’extrémité du câble libre, longueur du câble : 3 m
Câble pour capteurs/actionneurs
Câble capteur-actionneur, 5 pôles, sans halogène, gris-noir RAL 7021, blindé (Advanced Shielding Technology), mâle droit M12 Push-Pull, codage : A, connecté avec sans circuit, sur extrémité conductrice libre, longueur du câble : 3 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Lien | Push-Pull |
| Type de produit | Câble capteur/actionneur |
| Non. de pôles | 5 |
| application | Standard |
| Nombre de sorties de câbles | 1 |
| Blindé | oui |
| Codage | à |
| Caractéristiques d’isolation | |
| Catégorie de surtension | Ii |
| Degré de pollution | 3 |
| Classe de combustibilité selon UL 94 | V0 |
| Gaine extérieure, Matériau | PENDANT QUE |
| Matériau du conducteur | Fil de Cu nu |
| Résistivité de masse | ≤ 5 mΩ |
| Résistance d’isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V CC | |
| Courant nominal IN | 4 A |
| Protection Circuit | sans circuit |
| Résistance du conducteur max. | 58 Ω/km |
| Données mécaniques | |
| Cycles de manœuvre | ≥ 100 |
| Cycles de pliage, maximum | 10000000 |
| Rapports d’état | Non |
| Indication de l’état disponible | Non |
| Technologie de connexion | |
| Lien | Push-Pull |
| Connexion du conducteur | |
| Lien | Push-Pull |
| Connexion 1 | |
| type | M12 Mâle droit push-pull |
| Non. de pôles | 5 |
| Type de serrage | Push-Pull |
| Type d’encodage | à |
| Connexion 2 | |
| type | Extrémité du conducteur libre |
| Longueur du câble | 3 m |
| PUR sans halogéné noir [PUR] | |
| Dessin coté |  |
| Poids de ligne | 43 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Non. de pôles | 5 |
| Blindé | oui |
| Type de câble | PUR sans halogéné noir [PUR] |
| Structure du conducteur de signal de ligne | 42 x 0,10 millimètre |
| Ligne de signalisation AWG | 22 |
| Section transversale du conducteur | 5x 0,34 mm² (ligne de signal) |
| Diamètre du fil avec gaine isolante | 1,27 mm ±0,02 mm (ligne de signal) |
| Diamètre extérieur du conducteur | 5,25 mm ±0,2 millimètre |
| Gaine extérieure, Matériau | PENDANT QUE |
| Gaine extérieure, couleur | gris-noir RAL 7021 |
| Matériau du conducteur | Fil de Cu nu |
| Matériau, Isolation du fil | PP |
| Conducteur unique, couleur | marron, blanc, bleu, noir, gris |
| Épaisseur de la paroi de l’isolant | ≥ 0,21 mm |
| Épaisseur de la paroi extérieure de la gaine | env. 0,5 mm |
| Toronnage complet | 5 conducteurs autour des charges jusqu’au noyau |
| Couvercle blindé optique | 80 % |
| Résistance du conducteur max. | max. 57 Ω/km (à 20 °C) |
| Résistance d’isolement | 70 GΩ*km (à 20 °C) |
| Tension nominale du câble | 300 V (à 20 °C) |
| Tension d’essai fil-à-fil | 3000 V (à 20 °C) |
| Rayon de courbure minimal, fixe | 26 mm |
| Rayon de courbure minimal, mobile | 52 mm (jusqu’à +60 °C) |
| Cycles de pliage, maximum | 10000000 |
| Sans halogène | selon DIN VDE 0472 partie 815 |
| conformément à la norme DIN EN 50267-2-1 | |
| Résistance à la flamme | selon UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Résistance à l’huile | selon la norme DIN EN 60811-2-1 |
| Autres résistances | Très bonne résistance aux acides, lessives et solvants |
| Résistance à l’hydrolyse et aux microbes | |
| Résistant à l’eau de mer | |
| Résistant aux UV selon la norme DIN EN ISO 4892-2-A | |
| résistant à l’abrasion | |
| Particularités | pour chaînes porte-câbles |
| sans silicone | |
| Pas de substances de vernis imprégnées | |
| Surface non adhérente | |
| Température ambiante (en fonctionnement) | -40 °C ... 80 °C (câbles, installation fixe) |
| -25 °C ... 80 °C (câbles, installation mobile) | |
| Conditions environnementales | |
| Degré de protection | IP65 |
| IP67 | |
| Température ambiante (en fonctionnement) | -25 °C ... 85 °C (connecteur / connecteur femelle) |
| -40 °C ... 80 °C (câbles, installation fixe) | |
| -25 °C ... 80 °C (câbles, installation mobile) | |
| Définition standard | M12-Pousser-tirer |
| Normes/Règlements | CEI 61076-2-010 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 5 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Autre |
| Longueur de câble (EF000536) | 3 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -25 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
