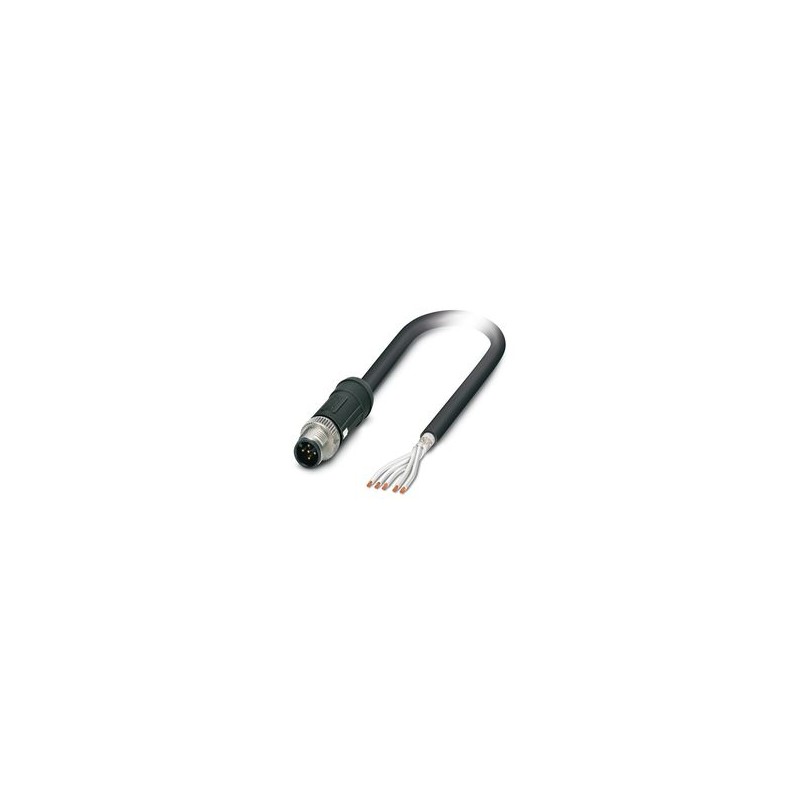

SAC-5P-MS/0,25-28R SCO RAIL 1559180 PHOENIX CONTACT Кабель датчика/исполнительного механизма, 5-полюсный, пр..
SAC-5P-MS/0,25-28R SCO RAIL
1559180
PHOENIX_CONTACT
100
Продукт по требованию, без возврата.
Кабель датчика/исполнительного механизма, 5-полюсный, прямой разъем M12 SPEEDCON, кодировка: A, к свободному концу кабеля, длина кабеля: 0,25 м, для железнодорожного транспорта
Кабель для датчиков/приводов
Кабель датчика/исполнительного механизма, 5-контактный, Штекерный прямой M12 SPEEDCON, кодировка: A, подключен без проводов, на свободном конце кабеля, длина кабеля: 0,25 м, Для применения на железнодорожном транспорте
Датчики (сенсоры) > Коммутационный шнур сенсор-привод
Кабели и приводы датчиков
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲| Общее | Другие продукты с переменным типом кабеля и длиной кабеля можно найти в разделе аксессуаров |
| Тип продукта | Кабель датчика/исполнительного механизма |
| Количество позиций | 5 |
| приложение | Железнодорожное применение |
| Лол кабельных выводов | 1 |
| Экранированный | да |
| Кодирование | ля |
| Характеристики изоляции | |
| Категория перегружаться | II |
| Степень загрязнения | 3 |
| Класс горючести согласно UL 94 | V0 |
| Материал корпуса рукоятки | ПА 6.6 |
| Контактный материал | Гореть |
| Материал контактной поверхности | Ni/Au |
| Материал носителя контакта | ПА 6.6 |
| Материал для винтового соединения | Цинковое литье под давлением, никелированное |
| Контактное сопротивление | ≤ 5 мОм |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение Uн | 48 В переменного тока |
| 60 В постоянного тока | |
| Номинальный ток Iн | 4 A |
| Защитная цепь | Без проводов |
| Механические данные | |
| Циклы ввода/вывода | ≥ 100 |
| Индикация состояния | Нет |
| Дисплей состояния присутствует | Нет |
| Подключение 1 | |
| тип | Вилка прямая M12 SPEEDCON |
| Количество позиций | 5 |
| Тип блокировки | СПИДКОН |
| Тип кодировки | ля |
| Подключение 2 | |
| тип | свободный конец кабеля |
| Длина кабеля | 0.25 м |
| Экранированный черный RADOX®[28Р] | |
| Размерный рисунок |  |
| Экранированный | да |
| Вес кабеля | 70 кг/км |
| Тип кабеля | Экранированный черный RADOX® |
| Тип кабеля (аббревиатура) | 28Р |
| Наружный диаметр кабеля | 6,2 мм ±0,3 мм |
| Наружная оболочка, материал | ПЭ-Х |
| Внешняя оболочка, цвет | чёрный |
| Материал проводника | Луженая медно-литическая проволока |
| Структура проводника сигнальной линии | 19x 0,18 мм |
| Сигнальная линия AWG | 20 |
| Сечение проводника | 5x 0,5 мм² |
| Материал изоляции провода | ПЭ-Х |
| Диаметр провода с изоляцией | 1,43 мм |
| Однопроволочный, цветной | белый 1, белый 2, белый 3, белый 4, белый 5 |
| Общая изюминка | 5 жил, витые |
| Экранирование | Луженый медный плетеный щит |
| Номинальное напряжение, кабель | 600 В переменного тока (сердечник-земля, U)0) |
| 1000 В переменного тока (сердечник-земля, U) | |
| ≤ 720 В переменного тока (сердечник-земля) | |
| ≤ 1200 В переменного тока (сердечник-земля, Uм) | |
| ≤ 900 В постоянного тока (сердечник-земля, В0) | |
| ≤ 1500 В постоянного тока (линейная линия) | |
| Испытательное напряжение, кабель | 3500 В переменного тока (50 Гц, 5 мин.) |
| 8400 В DC (50 Гц, 5 мин.) | |
| Сопротивление кабеля | ≤ 40.1 Ω/км |
| Минимальный радиус изгиба, фиксированная установка | 3 х Г |
| Минимальный радиус изгиба, гибкая установка | 4 х Г |
| Противопожарная защита рельсовых транспортных средств | BS 6853 (Категория Ia, Ib, II) |
| GM/RT 2130 (Категория Ia, Ib, II) | |
| EN 45545 (Уровень риска HL1 - HL3) | |
| DIN 5510 (уровень огнестойкости 1, 2, 3, 4) | |
| NF F16-101 (категория А1, А2, Б) | |
| NF F16-101 (класс C/F0) | |
| НФПА 130 | |
| UNI CEI 11170 (Уровень риска LR1 - LR4) | |
| Без галогенов | в соответствии с EN 50267-2-1 |
| Стойкость к маслу | согласно IRM 902, 72 ч при 100 °C |
| Концентрация паров | БС 6853 Д.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Токсичность дымовых газов | БС 6853 В.1 |
| EN 50305, 9.2 | |
| Коррозионная активность дыма | EN 50267-2-2 |
| Огнестойкость | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| НФ К32-070, 2.1 | |
| НФ К32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| в соответствии с ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Другие виды сопротивления | Стойкость к топливу согласно IRM 903, 168 ч при 70 °C |
| Температура окружающей среды (эксплуатация) | -25 °С ... 90 °C (кабель, гибкая установка) |
| -50 °С ... 120 °C (кабель, стационарная установка) | |
| Окружающие условия | |
| Степень защиты | IP65 |
| Температура окружающей среды (эксплуатация) | -40 °С ... 85 °C (вилка / розетка) |
| M12 | |
| Стандартное обозначение | Разъем M12 |
| Стандарты/спецификации | МЭК 61076-2-101 |
| Стандартное обозначение | Удары, вибрация |
| Стандарты/спецификации | EN 50155 |
| Характеристика | Значение |
|---|---|
| Number of poles (EF001391) | 5 |
| Type of electrical connection, field-sided (EF005525) | M12 |
| Type of plug-in contact, field sided (EF006269) | Male (plug) |
| Positioning cable feed, field-sided (EF005928) | Straight |
| Type of electrical connection, box-sided (EF005524) | Other |
| Positioning cable feed, box-sided (EF005927) | Other |
| Cable length (EF000536) | 0.25 m |
| Material of cable sheath (EF004136) | Other |
| Halogen free (EF000025) | Yes |
| Colour cable sheath (EF008249) | Black |
| With LED indication (EF005950) | No |
| Screened (EF000881) | Yes |
| Cable type (EF000081) | Multi-core |
| Vulcanize (EF004115) | No |
| Material contact body (EF008248) | CuSn |
| Material of contact surface (EF004020) | Other |
| Permitted cable outer temperature after assembling without vibration (EF001686) | -50 °C |
| Permitted cable outer temperature during assembling/handling (EF001685) | -25 °C |
| Rated current In (EF008250) | 4 A |
| Rated voltage (EF000228) | 48 V |
| Degree of protection (IP) (EF005474) | IP65 |
